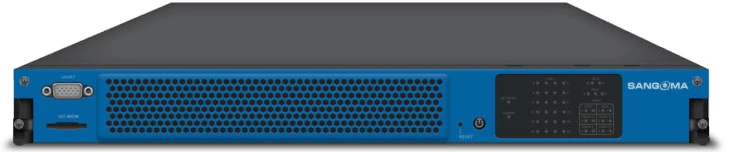

Sangoma IMG 2020 là gateway media Sangoma cho phép tương tác giữa các mạng IP và PSTN thông qua các kết nối quang, điện thoại và Ethernet mật độ cao trong hệ số dạng 1U nhỏ gọn. Nó biến đổi phương tiện và tín hiệu để hỗ trợ các phiên dựa trên giọng nói, fax, modem và âm thanh hiệu quả và đáng tin cậy cho các ứng dụng di động và dựa trên đám mây. IMG 2020 bảo mật các phiên trên ranh giới IP và mạng hỗn hợp để hỗ trợ các thỏa thuận cấp độ dịch vụ.
Sự kết hợp giữa chức năng Ghép kênh phân chia thời gian (TDM) với cổng IP, chức năng báo hiệu bất kỳ và Bộ điều khiển biên phiên (SBC) trong một khung duy nhất trong IMG 2020 mang lại khả năng giảm đáng kể CapEx và OpEx khi so sánh với ít hơn các lựa chọn thay thế tích hợp.
Các đặc điểm nổi bật của Sangoma IMG 2020
√ Có thể mở rộng từ 50 đến 2250 phiên SIP đồng thời với chuyển mã đa phương tiện và 128 đến 2016 kênh tín hiệu SS7
Khả năng kết nối IP/TDM có thể mở rộng mang lại hiệu suất cao trong một diện tích nhỏ giúp giảm OPEX và CAPEX
√ Các tính năng cổng IP/TDM kết hợp trên một nền tảng
Các tính năng cổng đa phương tiện tích hợp tạo điều kiện cho TDM và IP tương tác với nhau để cung cấp tính linh hoạt trong cung cấp dịch vụ và chuyển đổi dự phòng tự động giữa các miền
√ Hỗ trợ tín hiệu và phương tiện từ mọi nơi
Hỗ trợ SS7, tín hiệu SIP và hoạt động tương tác giữa IPv6 và IPv4 cùng với chuyển mã giọng nói cung cấp nền tảng tiết kiệm chi phí để giúp các nhà cung cấp dịch vụ phát triển từ TDM sang môi trường toàn IP
√ Trình hồ sơ SIP, giao diện người dùng dựa trên web và cấu hình ngoại tuyến
Các công cụ quản lý và cấu hình dịch vụ dễ sử dụng có thể giúp đẩy nhanh việc triển khai dịch vụ và đơn giản hóa việc quản lý nền tảng
√ Tích hợp hỗ trợ mã hóa và chuyển mã cho giọng nói, âm báo và fax
Loại bỏ nhu cầu bổ sung phần cứng riêng biệt để hỗ trợ cả yêu cầu bảo mật và chuyển mã, giúp giảm CAPEX và số lượng nền tảng được triển khai
√ Giải pháp lớp nhà cung cấp dịch vụ
Thiết kế và tính năng của lớp nhà cung cấp mang lại tính sẵn sàng cao, thông lượng đáng tin cậy và cung cấp dịch vụ nâng cao
Thông số kỹ thuật của Sangoma IMG 2020
Tính năng định tuyến
- Định tuyến và dịch thuật cuộc gọi dựa trên ANI, DNIS, Số chung (chỉ hỗ trợ dịch), Bản chất của địa chỉ (NOA)
- Các thuật toán bao gồm định tuyến và xử lý dựa trên tỷ lệ phần trăm theo Mã nguyên nhân
- Bản dịch chữ số trước và sau định tuyến có hỗ trợ ký tự đại diện
- Nhiều thuật toán định tuyến cho mỗi nhóm trung kế hoặc các nhóm trung kế cho IP toTDM và IP-to-IP cũng như chuyển đổi cả A-law và μ-law
- Thông báo trước cuộc gọi (xây dựng thương hiệu)
IP Bearer Features
- Phát hiện hoạt động giọng nói và che giấu mất gói
- Tạo tiếng ồn thoải mái
- Fax thời gian thực T.38, tương tác T.38 – G.711
- Bỏ qua fax/modem
- Truyền số qua RFC 2833 (SIP)
- Âm thanh G.711, SIP INFO, RFC 2833 tương tác
- NAT được lưu trữ
- Gắn thẻ Vlan
- Bảo mật RTP (SRTP) liên kết với RTP (chỉ phương tiện âm thanh SIP)
Hỗ trợ lập trình viên
- AMR-NB, AMR-WB, G.711, G.723.1, G.729 A/B, G.726, G.722, GSM-FR, GSM-EFR, iLBC, RFC 4040 Clear Channel
Hủy bỏ tiếng vang
- Chiều dài đuôi G.168 128 ms
OAM&P
- Giao diện người dùng web (WebUI) hỗ trợ cấu hình qua trình duyệt
- Hệ thống quản lý phần tử đa nút Sangoma — Cho phép giám sát và cung cấp tối đa sáu (6) nút thông qua trình duyệt web
- Tiện ích phần mềm cấu hình offline
- Phần mềm Trace Server để ghi nhật ký
- Công cụ định tuyến tập trung đồng thời cấu hình các cổng trong mạng
- Bán kính (thanh toán, xác thực, trả trước)
- Hỗ trợ múi giờ địa phương và Giờ mạng
Giao thức (NTP)
- Theo dõi và báo cáo cấu hình của SNMP MIB của người dùng
- MIB-2, Giao diện, Cảnh báo, Báo cáo cuộc gọi riêng và Thống kê hệ thống, Cảnh báo riêng, DS0, DS1, DS3 và OC3
Yêu cầu về nguồn điện
Phạm vi cung cấp điện AC
Lưu ý: Nguồn điện xoay chiều sẽ hoạt động ở tần số từ 47 Hz đến 63 Hz
- 100 — 132 VAC (danh nghĩa 115 VAC)
- Phạm vi cấp nguồn DC 180 — 264 VAC (danh nghĩa 230 VAC)
- -36 đến -60 VDC (danh nghĩa -48 VDC)
Power Consumption
Không có mô-đun DSP
- Điển hình: 90 Watts | Tối đa: 120 Watts 1 Mô-đun DSP
- Điển hình: 1100 Watts | Tối đa: 145 Watt
2 DSP Module
- Điển hình: 130 Watts | Tối đa: 170 Watts
3 DSP Module
- Điển hình: 150 Watts | Tối đa: 195 Watt
4 DSP Module
- Điển hình: 170 Watts | Tối đa: 220 Watts
Môi trường
- Nhiệt độ hoạt động
- 0 đến +50 °C, độ ẩm tương đối 95% không ngưng tụ
- Phạm vi nhiệt độ lưu trữ
- -10 đến +75 °C, độ ẩm tương đối 95% không ngưng tụ
Thông số vật lý
Kích thước
1.72 in (43.7 mm) high, 16.97 in (431 mm) wide, 19.67 in (499.6 mm) deep
Trọng lượng
24 lb (10,9 kg)
Maintenance
Các mặt hàng có thể thay thế tại hiện trường
- Bộ lọc quạt (có sẵn 10 gói)
- Nguồn điện
- Mô-đun quang OC-3/STM-1
- Khay bo mạch chủ
- Tối đa bốn (4) mô-đun DSP
Khả năng phục hồi
- Tín hiệu SS7: dự phòng 1+1 hoạt động/dự phòng
- Thăm dò IP thông minh
- Tự động chuyển đổi dự phòng (liên kết Ethernet)
- Chuyển đổi dự phòng thông qua chuyển mạch bảo vệ tự động (liên kết quang)
- Hết dịch vụ một cách duyên dáng trên mỗi nút và nhóm kênh
- Địa chỉ IP ảo để cân bằng tải SIP
- Sangoma PowerVille™ LB – Cân bằng tải)
- Giải phóng cuộc gọi do hết thời gian chờ phương tiện không hoạt động
- Bộ nguồn AC/DC kép, có thể thay nóng
Dung tích
- 128 – 768 kênh TDM trên mỗi kệ 1U với I/O phía sau Loại 1 (có thể mở rộng từ 4 E1/5 T1 đến 24 E1/T1)
- 672 – 2016 kênh TDM trên mỗi kệ 1U với I/O phía sau Loại 2 (hỗ trợ giao diện Quang 0C3 hoặc 3 DS3)
- 100 — 4500 kênh VoIP trên mỗi kệ 1U
- 50 đến 2250 phiên VoIP
Giao diện I/O — I/O phía sau Loại 1 — Điện thoại T1/E1 — T1 và E1
24 T1/E1 dành cho định giờ (đồng hồ BITS), tín hiệu và lưu lượng mang (T1 — 100 ohms và E1 — 120 ohms)
Clock Sync
Stratum-3 qua giao diện T1/E1
Giao diện IP
- IP mạng LAN
- Ethernet 100/1000 Base-T dự phòng kép để điều khiển; 2 — Cổng Ethernet Aux 100/1000 Base-T (dành riêng cho lần sử dụng sau)
- WAN IP
- 4 – 100/1000 Base-T Ethernet cho tải trọng và tín hiệu VoIP
Giao diện I/O — I/O phía sau Loại 2 — Mật độ cao
Điện thoại — T1 và E1, OC3/STM-1 và DS3
- 1 đến 3 DS3 + 4 – T1/E1 cho định thời (đồng hồ BITS), tín hiệu và lưu lượng mang
- 1 OC3/STM-1 với Chuyển mạch bảo vệ tự động (APS) + 4 T1/E1 để định giờ (đồng hồ BITS), báo hiệu và lưu lượng sóng mang (T1 — 100 ohms và E1 — 120 ohms)
Clock Sync
- Stratum-3 qua giao diện T1/E1 hoặc giao diện OC-3/ STM-1
Giao diện IP
- IP mạng LAN
- Ethernet 100/1000 Base-T dự phòng kép để điều khiển; 2 – Cổng Ethernet Aux 100/1000 Base-T (dành riêng cho lần sử dụng sau)
- IP WAN
- 4 — 100/1000 Base-T Ethernet cho tải trọng và tín hiệu VoIP (4 cổng bổ sung dành riêng để sử dụng sau)
- Bộ thu phát quang
- Mô-đun SFP loại đầu nối LC phích cắm nóng (1310 nm 15 KM)
Giao thức báo hiệu TDM
- ISDN PRI (FAS và NFAS): NI2, Euro ISDN, DMS 250, 5ESS, JATE/Nhật Bản INS-NET1500, ISDN Net 5
- Ánh xạ Q.699 ISDN sang SS7
- Ánh xạ UUI ISDN/SS7 tới SIP
- SS7/C7 ISUP: Các biến thể ITU, ETSI và ANSI được hỗ trợ thông qua Ngôn ngữ giao thức lập trình Sangoma® (PPL); JT-ISUP với TTC, PTC 331
- SS7 TCAP cho dịch vụ chỉ báo chờ tin nhắn (MWI) và Tên người gọi (CNAM)
- 64 liên kết SS7 trong cấu hình độc lập
- 128 liên kết SS7 trong cấu hình dự phòng
- Hỗ trợ liên kết A và F-Links
- Ánh xạ E1 đến DS3 để tương thích với bộ ghép kênh của bên thứ ba
- Chuyển cuộc gọi ISDN và bắc cầu thông qua Chuyển cuộc gọi rõ ràng, Chuyển hai kênh B và Liên kết trung kế phát hành (bắt đầu qua SIP REFER)
- Chuyển cuộc gọi ISUP và bắc cầu qua Cuộc gọi rõ ràng
Chuyển khoản (bắt đầu thông qua SIP REFER)
- ANM bị trì hoãn cho ISUP (được kích hoạt bởi chuyển cuộc gọi SIP của bên thứ ba)
- Ưu tiên và ưu tiên đa cấp ISDN và ISUP (MLPP)
Giao thức IP
- H.323
- H.323 v2
- H.323 RAS, H.245, and H.225
- H.323 Tunneling
- H.246 Annex C – ISDN User Part Function — H.225.0 Interworking
Thông số kỹ thuật lõi SIP và các phần mở rộng đáng chú ý
- RFC 3261 SIP Basic
- RFC 3262 SIP PRACK
- RFC 3263 Locating SIP servers for DNS lookup SRV and A records (partial support)
- RFC 3264 SDP Offer/Answer Model
- RFC 3265 SIP Subscribe/Notify
Phần mở rộng SIP đáng chú ý – Danh sách một phần
- RFC 2246 Transport Layer Security (TLS) for SIP
- RFC 3372 SIP for Telephones (SIP-T)
- RFC 3398 ISUP/SIP Mapping
- RFC 3711 SRTP (for SIP)
- RFC 3966 –Tel URI
- RFC 5806 – SIP Diversion Header
- RFC 6140 – Bulk SIP Registration
- RFC 6157 – IPV6 Transition in SIP
- RFC 7433 – SIP User to User Information (UUI)
- ITU-T Q.1912.5 – IP and ISUP interworking
- 3GPP 29.163 – SS7 to SIP interworking (partial)
SIGTRAN
- RFC 3332 — Lớp thích ứng M3UA
- Máy chủ ứng dụng M3UA
- Cổng báo hiệu M3UA cho TCAP/SCCP
QoS
- Bộ đệm jitter thích ứng
- Bồi thường mất gói
- Các trường Loại dịch vụ (ToS) có thể định cấu hình để ưu tiên và định tuyến gói
Phê duyệt, tuân thủ và bảo hành
Phê duyệt của quốc gia
- https://portal.sangoma.com/
Thông tin bảo hành
- https://www.sangoma.com/warranties
Rear I/O Type 1 — T1/E1
No DSP Modules
- 148000 hours
1 DSP Module
- 130000 hours
2 DSP Module
- 109000 hours
