Bộ họp trực tuyến Cisco Room Kit EQ (CS-KIT-EQ-K9)

• RoomOS 11.1.2 trở lên (dành cho cuộc họp Webex gốc và khả năng tương tác video cho Microsoft Teams, Zoom và Google Meet)
• Microsoft Teams Rooms (cũng có các cuộc họp Webex gốc khi được đăng ký trong Control Hub)

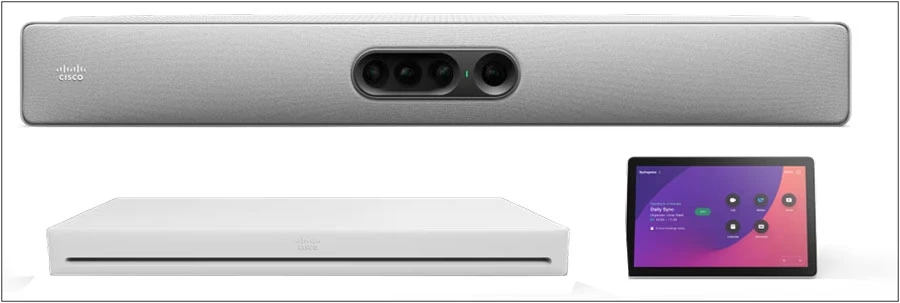

• Cisco Room Kit EQ (có Cisco Quad Camera )
• Cisco Room Kit EQ PTZ 4K (có Camera Cisco PTZ 4K )
• Cisco Codec EQ độc lập

• Bộ giải mã Cisco EQ
• Camera Cisco Quad hoặc Camera Cisco PTZ 4K
• Giá treo tường cho Quad Camera
• Bộ đổi nguồn (dành cho Quad Camera)
• Vùng dây nguồn
• Lựa chọn một chân đế để bàn Room Navigator hoặc bộ điều khiển gắn tường Room Navigator

• Camera Cisco PTZ 4K
• Camera Cisco Precision 60
• Bộ điều khiển cảm ứng trên bàn Cisco Room Navigator (thiết bị bổ sung)
• Bộ điều khiển cảm ứng gắn tường Cisco Room Navigator (thiết bị bổ sung)
• Micrô để bàn của Cisco
• Micrô trần của Cisco
• Micrô để bàn Cisco Pro
• Giá treo tường cho Cisco Codec EQ
• Tai nghe cho Cisco Codec EQ
• Cáp Cisco Active USB-C, 9m
• Cáp nhiều đầu Cisco 4K
• Cáp mạng
• Các tùy chọn cáp và thiết bị ngoại vi khác (xem Thông tin đặt hàng )

• Cảm biến hình ảnh CMOS 4x với tính năng chuyển đổi thông minh của máy (độ phân giải lên tới 20MP cho mỗi cảm biến)
• Camera tạo đồng thời các khung hình từ 4 cảm biến để cung cấp một đầu ra HD duy nhất ở 1080p
• Hỗ trợ lên tới 60 khung hình/giây
• 1/1.7 CMOS
• Zoom 7x (Zoom quang gốc 5x với tính năng nâng cao Zoom kỹ thuật số)
• khẩu độ f/2.0
• Trường nhìn ngang 83° trên ống kính rộng
• Trường nhìn ngang 50° trên 3 ống kính tele
• Tự động lấy khung hình nhóm (âm thanh + nhận diện khuôn mặt)
• Theo dõi người nói
• Chế độ chụp khung hình: những người thông minh đóng khung để có những góc nhìn công bằng
• Độ phân giải 5056 x 3888 pixel
• Tự động lấy nét, độ sáng và cân bằng trắng
• Khoảng cách lấy nét 1 m đến vô cực

• Lên tới 20 Mb/giây

• Băng thông tối thiểu:

  • 720p30 từ 768 kbps

  • 720p60 từ 1152 kbps

  • 1080p30 từ 1472 kbps

  • 1080p60 từ 2560 kbps

• Công nghệ Cisco Expressway ^™
• Truyền tải tường lửa H.460.18, H.460.19

• 1x đầu vào USB-C hỗ trợ các định dạng lên tới tối đa 3840 x 2160 ở tốc độ 30 khung hình/giây với (cổng USB-C có khả năng sạc với công suất đầu ra tối đa 15W)
• 3x đầu vào HDMI hỗ trợ các định dạng lên tới tối đa 3840 x 2160 ở tốc độ 30 khung hình/giây bao gồm 1920 x 1080 ở tốc độ 60 khung hình/giây; hỗ trợ HDCP 1.4 trên 1x đầu vào HDMI
• Dữ liệu nhận dạng hiển thị mở rộng (EDID)
• Kiểm soát Điện tử Tiêu dùng (CEC) 2.0

• 3x đầu ra HDMI hỗ trợ các định dạng lên tới 3840 x 2160 ở tốc độ 60 khung hình/giây
• Kiểm soát Điện tử Tiêu dùng (CEC) 2.0
• Khả năng kết nối với màn hình cảm ứng tương tác qua đầu ra HDMI và USB-A (sắp ra mắt)

• Video chính: 1920 x 1080 ở tốc độ 60 khung hình/giây
• Kênh trình chiếu: 3840 x 2160 ở tốc độ 15 khung hình/giây

• Âm thanh toàn dải 20kHz chất lượng cao
• Chuẩn bị cho vòng lặp quy nạp (line out)
• Khử tiếng vang (AEC)
• Đồng bộ hóa môi chủ động
• Loại bỏ tiếng ồn thích ứng, được hỗ trợ bởi AI
• Kiểm soát khuếch đại tự động (AGC)
• Full Duplex
• Tự nghe
• Công nghệ siêu âm
• Có thể mở khóa ứng dụng Audio API và Audio Console đầy đủ để thiết lập và tùy chỉnh âm thanh nâng cao với Codec EQ bằng phím tùy chọn AV Integrator.

• 3x đầu vào âm thanh analog Jack mini
• 3x đầu vào HDMI
• 1x đầu vào âm thanh USB-C
• 1x đầu vào âm thanh USB-A
• 4x PoE++ Ethernet cho âm thanh qua IP
• Theo mặc định, khả năng kết nối với tối đa 3x thiết bị Cisco Table Microphone Pro kỹ thuật số hoặc tối đa 8x thiết bị có giấy phép tích hợp AV
• Kết nối với hệ thống âm thanh của bên thứ ba qua AES67

• 1x đường ra analog
• Đầu ra âm thanh HDMI 3x
• 1x đầu ra âm thanh USB-A
• 1x đầu ra âm thanh USB-C
• 4x PoE++ Ethernet cho âm thanh qua IP
• Kết nối với hệ thống âm thanh của bên thứ ba qua AES67

• Hệ thống loa chất lượng cao với một trình điều khiển toàn dải duy nhất và trình điều khiển tần số thấp kép
• Đáp ứng tần số: 100Hz đến 20kHz
• Mức đầu ra tối đa: SPL 90dB
• 1 đầu ra RCA cho loa trầm (Quad Camera)

• Chế độ xem nhóm: Tự động phát hiện những người tham gia cuộc họp và cung cấp khung hình nhóm lý tưởng để có chế độ xem tốt nhất
• Chế độ xem loa: Sử dụng dãy micrô tích hợp, chuyên dụng để phát hiện và cung cấp chế độ xem nổi bật cho người đang phát biểu
• Khung: Ghi lại cái nhìn cô đọng về những người tham gia trong phòng và đóng khung họ theo từng cá nhân hoặc theo nhóm nhỏ hơn để có các cuộc họp công bằng hơn, trên Webex và khi sử dụng cuộc họp của bên thứ ba

• Hỗ trợ các tính năng cuộc họp và bố cục luồng video có sẵn của Webex, bao gồm tiêu điểm, lưới, nổi bật, xếp chồng và lớp phủ. Để biết thêm thông tin, vui lòng tham khảo Trung tâm trợ giúp Webex.
• People Focus giúp tạo ra cái nhìn tối ưu hóa về mọi người tham gia cuộc họp Webex thông qua tính năng cắt xén thông minh để loại bỏ phần không gian dư thừa

• Mảng micrô tích hợp 8 thành phần để theo dõi loa chính xác
• Camera bốn có thể hỗ trợ theo dõi khung hình thông minh và loa động với khả năng thu phóng 7x
• Để có trải nghiệm theo dõi người phát biểu tối ưu cho những người tham gia từ xa, người tham gia trong phòng xa nhất nên ở cách thiết bị video chưa đến 9 mét. Xin lưu ý rằng chế độ máy ảnh tổng quan (khung hình nhóm tự động) tốt nhất có thể hỗ trợ khoảng cách xa hơn với Máy ảnh Quad.
• Chế độ xem loa nhiều camera (sắp ra mắt): cho phép mở rộng phạm vi tiếp cận của camera bằng cách phóng to loa đang hoạt động và cung cấp chế độ xem tối ưu trong các phòng hội nghị rất dài với những người tham gia cách thiết bị trên 9 mét. Yêu cầu triển khai kết hợp các bộ Room Kit EQ, Camera Cisco PTZ 4K và các thiết bị Cisco Table Microphone Pro để có phạm vi thu âm giọng nói định hướng, mở rộng.

• Tính năng theo dõi người thuyết trình khả dụng với Camera Cisco PTZ 4K hoặc Camera Precision 60
• Khả năng phát hiện khuôn mặt và phần trên cơ thể được hỗ trợ bởi AI
• Camera tự động theo dõi người thuyết trình đang hoạt động trong vùng xác định và giúp đảm bảo chế độ xem được tối ưu hóa
• Chế độ xem của người thuyết trình và khán giả theo kiểu điện ảnh: có thể bật tính năng chuyển khung hình và chuyển đổi động thông minh bằng cách kết hợp thanh Quad Camera và Camera PTZ 4K

• Luồng kép H.239 (H.323)
• Luồng kép Giao thức điều khiển sàn nhị phân (BFCP) (SIP)
• Hỗ trợ độ phân giải lên tới 3840 x 2160 ở tốc độ 15 khung hình/giây và 1920 x 1080 ở tốc độ 60 khung hình/giây

• Ứng dụng Webex (lên tới 3840 x 2160 ở tốc độ 7,5 khung hình/giây)
• Máy khách tiệm cận thông minh của Cisco (lên tới 1920 x 1080 ở tốc độ 3 khung hình/giây)
• Miracast (1920 x 1080 ở tốc độ 30 khung hình/giây) – Không có sẵn trên phiên bản không có radio. Chia sẻ không dây Apple AirPlay:
  • Phản chiếu màn hình lên tới 1920 x 1080 ở tốc độ 60 khung hình / giây
  • Máy tính để bàn mở rộng (chỉ dành cho máy Mac) – lên tới 1920 x 1080 ở tốc độ 60 khung hình/giây
  • Truyền phát video lên tới 3840 x 2160 ở tốc độ 30 khung hình / giây

• SIP/H.323 thích ứng ** MultiSite:
  • Độ phân giải 3 chiều lên tới 1080p30 cộng với nội dung lên tới 4Kp15
  • Độ phân giải 4 chiều lên tới 720p30 cộng với nội dung lên tới 4Kp15
  • Độ phân giải 5 chiều lên tới 720p30 cộng với nội dung lên tới 4Kp15
• Chuyển mã toàn bộ âm thanh và video riêng lẻ
• H.323 ** /SIP/VoIP trong cùng một hội nghị
• Hỗ trợ trình bày (H.239/BFCP) từ bất kỳ người tham gia nào ở độ phân giải lên tới 3840 x 2160 ở 15 khung hình/giây
• Ấn tượng Tốt nhất (bố cục hiện diện liên tục tự động)
• Mã hóa và luồng kép từ bất kỳ trang web nào

• H.323
• Webex
• WebRTC
• SIP

• Tra cứu DNS cho cấu hình dịch vụ
• Các dịch vụ khác biệt (Chất lượng dịch vụ [QoS])
• Quản lý băng thông thích ứng IP (bao gồm kiểm soát luồng)
• Tự động phát hiện người gác cổng
• Phát động và đệm hát nhép
• Âm sắc đa tần số (DTMF) âm kép H.245 ở H.323
• Âm RFC 4733 DTMF trong SIP
• Hỗ trợ ngày và giờ bằng Giao thức thời gian mạng (NTP)
• Quay số bằng Bộ nhận dạng tài nguyên thống nhất (URI)
• Giao thức cấu hình máy chủ động (DHCP)
• Xác thực mạng 802.1X
• Mạng LAN ảo 802.1Q
• 802.1p [QoS và Lớp dịch vụ (CoS)]
• Cisco Media Assure và ClearPath, bao gồm cả việc giảm tốc độ dựa trên việc mất gói

• Hỗ trợ ngăn xếp cuộc gọi đơn cho cả H.323 và SIP
• IPv4 và IPv6 xếp chồng kép cho DHCP, SSH, HTTP, HTTPS, DNS, DiffServ
• Hỗ trợ cả cấu hình IP tĩnh và tự động (cấu hình tự động địa chỉ không trạng thái)

• Quản lý an toàn bằng giao thức HTTPS và SSH
• Mã hóa đầu cuối cho cuộc gọi và cuộc họp trên Webex
• Mã hóa phương tiện dựa trên tiêu chuẩn trên tất cả các thiết bị phụ trợ (Giao thức truyền tải thời gian thực an toàn [SRTP], sử dụng AES-128-GCM hoặc AES-256-GCM)
• Bảo vệ bằng mật khẩu để truy cập quản trị có sẵn trên bộ điều khiển Room Navigator
• Bảo vệ cài đặt mạng
• WPA3TM và WPA3-Enterprise có bảo mật CCMP128 Wi-Fi ®

• Ethernet (RJ-45) 10/100/1000 cho mạng LAN
• 4x PoE++ (802.3.bt) Ethernet (RJ-45) 10/100/1000 với tổng công suất tiêu thụ lên tới 90W cho
  • Điều khiển và cấp nguồn cho camera
  • Bộ điều khiển cảm ứng Điều hướng phòng
  • Thiết bị ngoại vi phòng AV qua IP (bao gồm Table Microphone Pro đa hướng)
• Wi-Fi 802.11a/b/g/n/ac/ax 2,4 GHz và 5 GHz cũng được hỗ trợ cho mạng LAN – không có sẵn ở các phiên bản không có sóng radio; Sắp có hỗ trợ Wi-Fi 6E
• 2×2 Nhiều đầu vào và nhiều đầu ra (MIMO)

Lưu ý: Do các quy định tuân thủ, bắt buộc phải bật 802.11d trong điểm truy cập để sản phẩm hoạt động bình thường trong dải tần 5725 đến 5875 MHz.

Sử dụng kết nối Wi-Fi là một lựa chọn linh hoạt; tuy nhiên, kết nối Ethernet luôn được ưu tiên để có hiệu suất cao.

• 100 đến 240 VAC, 50/60 Hz
• Trung bình 20 W
• Quad Camera phải được sử dụng với nguồn điện PSU-12VDC-70W-GR=
• Nguồn điện cho camera PTZ 4K (PSU-12VDC-40W2=) là tùy chọn

• Nhiệt độ môi trường xung quanh 0°C đến 35°C (32°F đến 95°F)
• Độ ẩm tương đối (RH) 10% đến 90%

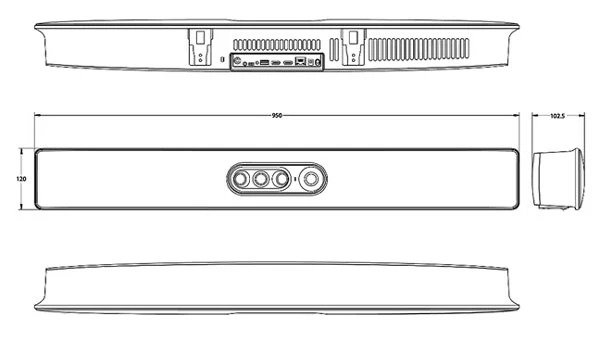

Cisco Quad Camera:

• Chiều rộng: 37,4 inch (95,0 cm)
• Chiều cao: 4,7 inch (12,0 cm)
• Độ sâu: 4,0 inch (10,3 cm)
• Trọng lượng: 10,6 lb. (4,8 kg)

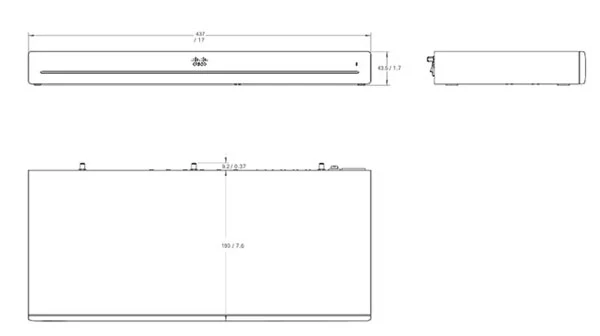

Cisco Codec EQ:

• Chiều rộng: 18,6 inch (47,3 cm)
• Chiều cao: 1,7 inch (4,4 cm)
• Độ sâu: 8 inch (20,2 cm)
• Trọng lượng: 5,1 lb. (2,33 kg)
