Thiết bị hội nghị Cisco Webex Room Bar (CS-BAR-T-K9)

• RoomOS 11 trở lên dành cho các cuộc họp Webex gốc và khả năng tương tác video dành cho Microsoft Teams, Zoom và Google Meet. Việc triển khai tại chỗ được hỗ trợ từ RoomOS phiên bản 10.19.3.0.
• Phòng Microsoft Teams trên Android (cũng có tùy chọn cho cuộc họp Webex gốc)

• Cáp trình chiếu HDMI 8 m/26,2 ft
• Cáp 4K nhiều đầu 9 m/2 m (HDMI/USB-C/MicroDP sang HDMI)
• Cáp quang chủ động Cisco USB-C, 9 m
• Cáp Cisco USB-C sang USB-A, 4 m/13 ft
• Micrô để bàn của Cisco
• Cáp nối dài micrô
• Cáp màn hình thứ hai HDMI

• Camera 12MP
• 30 khung hình mỗi giây
• CMOS 1/2.3”
• Zoom kỹ thuật số 5x
• Khẩu độ f/2.5
• Trường nhìn ngang 120°
• Trường nhìn dọc 95°
• Tự động lấy khung hình (nhận diện khuôn mặt)
• Theo dõi người nói
• Độ sáng tự động và cân bằng trắng
• Ống kính lấy nét cố định
• Tự động xoay hình ảnh khi bộ thanh video được lắp lộn ngược
• Chế độ chụp khung cho từng người tham gia đóng khung

• Đèn báo LED màu xanh lá cây trên máy ảnh Bật
• Đèn báo nguồn

• Công nghệ Cisco Expressway ™
• Truyền tải tường lửa H.460.18, H.460.19

• 1x đầu vào HDMI hỗ trợ các định dạng lên tới tối đa 3840 x 2160 ở tốc độ 30 khung hình/giây, bao gồm 1920 x 1080 ở tốc độ 60 khung hình/giây
• 1x đầu vào USB-C hỗ trợ các định dạng lên tới tối đa 3840 x 2160 ở tốc độ 30 khung hình/giây, bao gồm 1920 x 1080 ở tốc độ 60 khung hình/giây
• Kiểm soát Điện tử Tiêu dùng (CEC) 2.0

• 2x đầu ra HDMI hỗ trợ các định dạng lên tới 3840 x 2160 ở tốc độ 60 khung hình/giây
• Độ phân giải video trực tiếp (mã hóa và giải mã) lên tới 1920 x 1080 ở tốc độ 30 khung hình/giây và 60 khung hình/giây
• Kiểm soát Điện tử Tiêu dùng (CEC) 2.0

• Luồng video: 1920 x 1080 ở tốc độ 30 khung hình/giây
• Luồng nội dung: 3840 x 2160 ở tốc độ 15 khung hình/giây
• Giải mã nội dung 3840 x 2160 ở tốc độ 15 khung hình/giây từ Webex

• Khử tiếng vang (AEC)
• Đồng bộ hóa môi chủ động
• Loại bỏ tiếng ồn được hỗ trợ bởi AI
• Kiểm soát khuếch đại tự động (AGC)
• Micrô tạo chùm tia
• Khử tiếng vang
• Full Duplex
• Âm thanh toàn dải
• Tự nghe
• Âm thanh không gian
• Công nghệ siêu âm

• 1 đầu vào HDMI
• 1 đầu vào micrô analog
• 1 đầu vào DisplayPort/USB-C
• 1 đầu vào USB-A
• Bluetooth ® – Không khả dụng trên Phiên bản không có radio **

• 1 đầu ra DisplayPort/USB-C
• 1 đầu ra USB-A
• Bluetooth ® – Không khả dụng trên Phiên bản không có radio **

• Hệ thống loa âm thanh nổi với 2 trình điều khiển toàn dải chất lượng cao hỗ trợ âm thanh định hướng
• Đáp ứng tần số của hệ thống loa 100 Hz đến 20 kHz [± 3 dB]
• Mức áp suất âm thanh đầu ra tối đa 93 dB
• Mảng micrô định dạng chùm 4 thành phần để thu giọng nói rõ ràng. Micrô bổ sung ở mặt trước để hỗ trợ theo dõi người nói *

Lưu ý: Dãy micrô bên trong được tối ưu hóa để sử dụng trong không gian trò chuyện nhóm và phòng họp nhỏ có tối đa 5 người ngồi trong phạm vi 3 mét tính từ thiết bị. Trong các phòng họp cỡ trung bình có trên 5 người, chúng tôi khuyên bạn nên thêm micrô bên ngoài để đảm bảo trải nghiệm âm thanh tốt nhất. Xin lưu ý rằng điều kiện âm thanh trong phòng và độ ồn xung quanh cũng ảnh hưởng đến chất lượng thu âm giọng nói. Hãy tham khảo Cisco Project Workplace để được hướng dẫn về các biện pháp thực hành tốt nhất.

• Mảng micrô 4 thành phần cho phép khả năng theo dõi loa tinh vi *
• Chức năng tổng quan tốt nhất tự động phát hiện những người trong phòng và đóng khung họ để có chế độ xem nhóm tốt nhất. Khi ai đó đang nói, hệ thống sử dụng phép đo tam giác âm thanh để phát hiện người đang nói và chọn khung hình phù hợp nhất để hiển thị chế độ xem nổi bật, tối ưu của người nói
• Để có trải nghiệm theo dõi người phát biểu tối ưu cho những người tham gia từ xa, người tham gia trong phòng xa nhất nên ở cách thiết bị video dưới 3 mét. Xin lưu ý rằng chế độ camera tổng quan (khung hình nhóm tự động) tốt nhất có thể hỗ trợ khoảng cách xa từ Room Bar.

• Luồng kép H.239 (H.323)
• Luồng kép Giao thức điều khiển sàn nhị phân (BFCP) Giao thức khởi tạo phiên (SIP)
• Hỗ trợ độ phân giải lên tới 3840 x 2160 ở 15 khung hình/giây

• Ứng dụng Webex (lên tới 3840 x 2160 ở tốc độ 7,5 khung hình/giây)
• Máy khách tiệm cận thông minh của Cisco (lên tới 3840 x 2160 ở tốc độ 3 khung hình/giây)
• Miracast (1920 x 1080 ở tốc độ 60 khung hình/giây) – Không khả dụng trên phiên bản không phải radio
• Apple AirPlay (Chỉ khám phá dịch vụ Bonjour trên phiên bản không có radio)
  • Phản chiếu màn hình lên tới 1920 x 1080 ở tốc độ 60 khung hình / giây
  • Máy tính để bàn mở rộng (chỉ dành cho máy Mac) lên tới 1920 x 1080 ở tốc độ 60 khung hình / giây
  • Truyền phát video lên tới 3840 x 2160 ở tốc độ 30 khung hình / giây

• Tổng băng thông MultiSite lên tới 15 Mbps (6 Mbps trong các cuộc gọi điểm-điểm)
• Đa trang web SIP/H.323 thích ứng:
  • Độ phân giải 3 chiều lên tới 1929 x 1080 ở tốc độ 30 khung hình/giây + nội dung lên tới 1920 x 1080 ở tốc độ 15 khung hình/giây
  • Độ phân giải 4 chiều lên tới 1280 x 720 ở tốc độ 30 khung hình/giây + nội dung lên tới 1920 x 1080 ở tốc độ 15 khung hình/giây
• Chuyển mã toàn bộ âm thanh và video riêng lẻ
• H.323/SIP/VoIP trong cùng một hội nghị
• Hỗ trợ trình bày (H.239/BFCP) từ bất kỳ người tham gia nào ở độ phân giải lên tới 3840 x 2160 ở tốc độ 5 khung hình/giây
• Ấn tượng tốt nhất (bố cục hiện diện liên tục tự động)
• Mã hóa và luồng kép từ bất kỳ trang web nào

• Đối với việc triển khai trên đám mây, thiết bị được quản lý trong Trung tâm điều khiển, cung cấp một ngăn duy nhất về trạng thái hệ thống, kích hoạt, cấu hình, số liệu, thông tin chi tiết về không gian làm việc và khắc phục sự cố
• Đối với việc triển khai tại chỗ, các tùy chọn quản lý và kiểm soát cuộc gọi sau sẽ được áp dụng:
  • Đăng ký gốc với Trình quản lý Truyền thông Hợp nhất của Cisco (CUCM) – yêu cầu phiên bản 12.5(1) trở lên với gói thiết bị cho Room Bar
  • Đăng ký bản địa với Đường cao tốc
  • Hệ thống quản lý TelePresence 15.13.4 trở lên hỗ trợ Cisco Room Bar
  • Dịch vụ Webex
  • Người gác cổng H.323 của bên thứ ba và proxy SIP dựa trên tiêu chuẩn
• Trong trường hợp triển khai kết hợp, Webex Edge for Devices cho phép liên kết các thiết bị Webex tại chỗ của bạn với Đám mây Webex và hưởng lợi từ các tính năng đám mây cụ thể như quản lý, giám sát và phân tích thiết bị thông qua Control Hub

• H.323
• SIP
• Webex
• WebRTC

• H.323 (phiên bản Cisco độc quyền) và điểm nối điểm SIP
• Dựa trên tiêu chuẩn: H.235 v3 và Tiêu chuẩn mã hóa nâng cao (AES)
• Tạo và trao đổi khóa tự động
• Hỗ trợ mã hóa hai đầu trong các cuộc họp và cuộc gọi trên Webex

• Tra cứu DNS cho cấu hình dịch vụ
• Các dịch vụ khác biệt (Chất lượng dịch vụ [QoS])
• Quản lý băng thông thích ứng IP (bao gồm kiểm soát luồng)
• Tự động phát hiện người gác cổng
• Phát động và đệm hát nhép
• Âm sắc đa tần số kép (DTMF) H.245 ở H.323
• Âm RFC 4733 DTMF trong SIP
• Hỗ trợ ngày và giờ bằng Giao thức thời gian mạng (NTP)
• Khả năng thích ứng và phục hồi của phương tiện truyền thông
• Quay số bằng Bộ nhận dạng tài nguyên thống nhất (URI)
• Giao thức cấu hình máy chủ động IPv4 (DHCP)
• IPv6 (tự động cấu hình cả địa chỉ tĩnh và không trạng thái)
• Hỗ trợ proxy HTTP(S) (để báo hiệu, không phải phương tiện)
• Kiểm tra proxy được hỗ trợ Bảo mật lớp truyền tải (TLS)
• Giao thức khám phá của Cisco (CDP)
• Xác thực mạng 802.1X
• Mạng LAN ảo 802.1Q
• 802.1p (QoS và Lớp dịch vụ [CoS])

• Hỗ trợ ngăn xếp cuộc gọi đơn cho cả H.323 và SIP
• IPv4 và IPv6 xếp chồng kép cho DHCP, SSH, HTTP, HTTPS, DNS, DiffServ
• Hỗ trợ cả cấu hình IP tĩnh và tự động (cấu hình tự động địa chỉ không trạng thái)

• Quản lý an toàn bằng giao thức HTTPS và SSH
• Mã hóa đầu cuối cho cuộc gọi và cuộc họp trên Webex
• Mã hóa phương tiện dựa trên tiêu chuẩn trên tất cả các thiết bị phụ trợ (Giao thức truyền tải thời gian thực an toàn [SRTP], sử dụng AES-128-GCM hoặc AES-256-GCM)
• WPA3TM và WPA3-Enterprise có bảo mật CCMP128 Wi-Fi ®
• Bảo vệ bằng mật khẩu để truy cập quản trị có sẵn trên bộ điều khiển Room Navigator
• Bảo vệ cài đặt mạng
• Bảo vệ quyền riêng tư

• Thiết bị đi kèm với Chứng chỉ do nhà sản xuất cài đặt (MIC) được ký bởi CA sản xuất của Cisco. Chứng chỉ này có thể được sử dụng cho Chức năng ủy quyền của tổ chức phát hành chứng chỉ (CAPF) để đưa vào Cisco UCM một cách an toàn
• Tùy chọn để người dùng cài đặt chứng chỉ có khóa riêng phù hợp cho các dịch vụ như IEEE802.1x, Wi-Fi, máy chủ HTTPS và SIP-TLS
• Hỗ trợ tất cả các loại chứng chỉ và kích thước khóa thông thường. Thiết bị đi kèm với danh sách CA (Cơ quan cấp chứng chỉ) được cài đặt sẵn đã được Cisco hiệu đính và cập nhật thường xuyên. Bạn có thể thêm hoặc xóa chứng chỉ khỏi danh sách này nếu muốn. Danh sách CA được sử dụng cho các kết nối HTTPS gửi đi và các kết nối TLS khác.

• 1x Ethernet (RJ-45) 100/1000 Mbps cho mạng LAN (mạng bên ngoài)
• Đã bật 1x cổng PoE Ethernet (RJ-45) 100/1000 Mbps để ghép nối trực tiếp bảng điều khiển cảm ứng Cisco Room Navigator
• Wi-Fi 802.11a/b/g/n/ac 2,4 GHz/5 GHz, 2×2 Nhiều đầu vào Nhiều đầu ra (MIMO)
• Lưu ý: Do các quy định về tuân thủ, nên bật 802.11d trong điểm truy cập để sản phẩm hoạt động bình thường trong dải tần 5725 MHz–5875 MHz. Kết nối Wi-Fi có thể được sử dụng như một tùy chọn linh hoạt. Kết nối Ethernet luôn được ưu tiên để có hiệu suất cao.

• Khả năng cung cấp máy ảnh, micrô và loa qua một cáp USB-C cho máy tính được kết nối
• Mở rộng màn hình (3840 x 2160 ở tốc độ 60 khung hình/giây) (máy tính phải hỗ trợ Cổng hiển thị chế độ Alt)
• Truyền qua USB-C và chia sẻ nội dung bằng cùng một cáp
• Hỗ trợ USB-C lên tới 3840 x 2160 ở tốc độ 30 khung hình/giây

• Bluetooth ® và Bluetooth ® Năng lượng thấp **
• 1 cổng USB 2.0 loại A (dành cho micrô USB hoặc các thiết bị ngoại vi khác trong phòng)
• 1 cổng micro-USB (cổng dịch vụ)
• Lỗ kim khôi phục cài đặt gốc

• Đầu vào 100 đến 240 VAC, 50/60 Hz, 12V DC
• Trung bình 20W, cao điểm 86W
• Phải sử dụng với nguồn điện PSU-12VDC-86W

• Bộ lắp ghép hợp nhất phù hợp với tường và màn hình
• Thanh khoảng cách cho phép lắp đặt thẩm mỹ hơn, che đi khoảng cách giữa thanh video và (các) màn hình
• Thanh video hỗ trợ gắn linh hoạt phía trên hoặc bên dưới (các) màn hình
• Khi thanh video được lắp bên dưới (các) màn hình, thiết bị có thể được lộn ngược để quản lý cáp hợp lý và thiết lập gọn gàng hơn (có thể tháo và lật riêng lưới loa)

• Nhiệt độ và độ ẩm hoạt động: 0°C đến 35°C (32°F đến 95°F) nhiệt độ môi trường ở mức 10% đến 90% Độ ẩm tương đối (RH)
• Nhiệt độ và độ ẩm bảo quản: –20°C đến 60°C (–4°F đến 140°F) ở RH 10% đến 90% (không ngưng tụ)

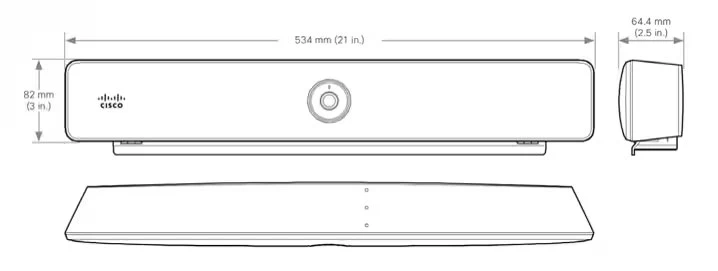

Kích thước thiết bị chính của Cisco Room Bar:

• Chiều rộng: 21 inch (53,4 cm)
• Chiều cao: 3,2 inch (8,2 cm)
• Độ sâu: 2,5 inch (6,4 cm)
• Trọng lượng: 3,3 lb. (1,5 kg)

Kích thước bao bì:

Cisco Room Bar với Bộ điều hướng phòng đặt trên bàn

• Chiều rộng: 23,9 inch (60,7 cm)
• Chiều cao: 9,8 inch (24,9 cm)
• Độ sâu: 7,2 inch (18,3 cm)
• Trọng lượng: 11,5 lb. (5,2 kg)

Cisco Room Bar với Bộ điều hướng phòng gắn tường

• Chiều rộng: 23,9 inch (60,7 cm)
• Chiều cao: 9,8 inch (24,9 cm)
• Độ sâu: 8,6 inch (21,8 cm)
• Trọng lượng: 12,8 lb. (5,8 kg)

• Chỉ thị 2014/53/EU (Chỉ thị về Thiết bị Vô tuyến) dành cho các phiên bản vô tuyến
• Chỉ thị 2014/30/EU (Chỉ thị EMC) dành cho các phiên bản không phải radio
• Chỉ thị 2014/35/EU (Chỉ thị về Điện áp Thấp) dành cho các phiên bản không phải vô tuyến
• Chỉ thị 2011/65/EU (Hạn chế các chất độc hại [RoHS])
• Chỉ thị 2002/96/EU (Rác thải thiết bị điện và điện tử [WEEE])
• Phòng thử nghiệm được công nhận trên toàn quốc (NRTL) đã được phê duyệt (an toàn sản phẩm)
• FCC CFR 47 Phần 15B (EMC) – Loại A
• FCC CFR 47 Phần 15C (Tần số vô tuyến [RF])
• FCC CFR 47 Phần 15E (RF)
• Được FCC liệt kê (thiết bị vô tuyến)

Danh sách trên phản ánh các quy định áp dụng tại thời điểm xuất bản tài liệu này. Để biết danh sách cập nhật các quy định hiện hành, hãy xem Cơ sở dữ liệu trạng thái phê duyệt sản phẩm để biết các tài liệu phê duyệt cho mỗi quốc gia.

• Nguyên tắc thiết kế tuần hoàn áp dụng cho cấu trúc, vật liệu và bao bì sản phẩm
• Cải thiện hiệu quả đóng gói, giảm lượng nhựa sử dụng một lần và loại bỏ các vật dụng thừa trong hộp so với Webex Room Kit Mini
• Bộ phận gắn nhẹ hơn và chắc chắn hơn cho tường và màn hình
• Thiết kế bao bì nhẹ hơn, không chứa bọt, có thể tái chế 100%, bao gồm cả khay làm từ sợi, thay thế bao bì dạng hộp
• Tăng cường sử dụng nhựa Tái chế sau tiêu dùng (PCR) có nguồn gốc từ các thiết bị Cisco và thiết bị điện tử cũ đã hết hạn sử dụng trên các bộ phận mỹ phẩm và hộp loa
• Hệ số dạng thanh video mỏng hơn và nhẹ hơn so với Room Kit Mini với ít bộ phận bên trong hơn
• Thanh video được thiết kế để dễ dàng sửa chữa, tân trang và tái chế nhằm kéo dài vòng đời của sản phẩm và vật liệu dùng để sản xuất
• Sử dụng cảm biến hiện diện và cảm biến môi trường tích hợp trong bảng cảm ứng, nó có thể cung cấp số liệu về tỷ lệ sử dụng phòng và tỷ lệ sử dụng phòng theo thời gian thực để kiểm soát môi trường không gian làm việc và tối ưu hóa mức tiêu thụ điện năng
• Chương trình thu hồi và tái sử dụng của Cisco cho phép bạn trả lại miễn phí các thiết bị không còn sử dụng nữa thông qua quy trình đơn giản, an toàn và bền vững.
