Dinstar MTG1000 series E1 / T1 Digital VoIP Gateways với 1/2 cổng E1 / T1 là cổng trung kế nhỏ gọn và tiết kiệm chi phí được thiết kế để kết nối giữa mạng PSTN và mạng IP. Với thiết kế phần cứng mạnh mẽ, Dinstar MTG1000 series có khả năng truy cập PSTN toàn diện cũng như các tính năng liên kết SIP đến SIP cho phép kết nối giữa tất cả các yếu tố này.
Dinstar MTG1000 series trunk gateway với thiết kế hiệu quả cao và bộ xử lý DSP mạnh mẽ đảm bảo hiệu suất cao của việc chuyển đổi tín hiệu thoại PCM và các gói IP, ngay cả khi các cổng được tải đầy đủ. Dinstar MTG1000 có thể tương thích với các nền tảng VoIP chính thống và tương thích với mạng PSTN có giao diện trung kế kỹ thuật số dựa trên kinh nghiệm nhiều năm của chúng tôi về ISDN PRI / SS7 / R2 MFC.
Dinstar MTG1000 series gồm 2 biến thể sau:
- Dinstar MTG1000-1E1/T1: 1 cổng E1/ T1 trong khung 1U
- Dinstar MTG1000-2E1/T1: 2 cổng E1/ T1 trong khung 1U
E1 / T1
T.38 / T.30
PRI
SS7
NGN / IMS
SNMP
Gateway Dinstar MTG1000 tiết kiệm chi phí
- 1/2 cổng E1 / T1 trong khung 1U
- Nguồn cung cấp điện kép
- Lên đến 60 cuộc gọi đồng thời
- Định tuyến linh hoạt
- Nhiều SIP trunks
- Hoàn toàn tương thích với các nền tảng VoIP
Trải nghiệm phong phú về giao thức PSTN
- ISDN PRI
- Dự phòng liên kết ISDN SS7, SS7
- R2 MFC
- T.38, Chuyển fax
- Hỗ trợ modem và máy POS
- Hết hạn hơn 10 năm để tích hợp với nhiều loại PBX cũ / mạng PSTN của nhà cung cấp dịch vụ
Quản lý dễ dàng
- Giao diện web trực quan
- Hỗ trợ SNMP
- Cấp phép tự động
- Hệ thống quản lý đám mây Dinstar
- Sao lưu và khôi phục cấu hình
- Công cụ gỡ lỗi nâng cao
Đặc trưng nổi bật Dinstar MTG1000
- 1/2 E1s / T1s, giao diện RJ48
- Nguồn cung cấp điện kép
- 2 GE
- SIP v2.0
- SIP-T, RFC3372, RFC3204, RFC3398
- Chế độ làm việc SIP Trunk: Ngang hàng / Truy cập
- Đăng ký SIP / IMS: với tối đa 256 tài khoản SIP
- NAT: Dynamic NAT, Rport
- Phương thức định tuyến linh hoạt: PSTN-PSTN, PSTN-IP, IP-PSTN
- Quy tắc định tuyến thông minh
- Cơ sở định tuyến cuộc gọi theo thời gian
- Cơ sở Định tuyến cuộc gọi dựa trên Tiền tố Người gọi / Đã gọi
- 256 Quy tắc tuyến đường cho mỗi hướng
- Người gọi và thao tác với số được gọi
- Chuông quay lại cục bộ / trong suốt
- Quay số chồng chéo
- Quy tắc quay số, lên đến 2000
- Nhóm PSTN theo cổng E1 hoặc E1 Timeslot
- Cấu hình nhóm đường trục IP
- Nhóm mã hóa giọng nói
- Danh sách trắng người gọi và số được gọi
- Người gọi và Số được gọi Danh sách đen
- Truy cập danh sách quy tắc
- Ưu tiên IP Trunk
- Radius
- Bộ giải mã: luật G.711a / μ, G.723.1, G.729A / B, iLBC 13k / 15k, AMR
- Chế độ im lặng
- Tiếng ồn thoải mái
- Phát hiện hoạt động giọng nói
- Loại bỏ tiếng vang (G.168), lên đến 128ms
- Bộ đệm động thích ứng
- Kiểm soát độ lợi bằng giọng nói, fax
- FAX: T.38 và Pass-through
- Hỗ trợ Modem / POS
- Chế độ DTMF: RFC2833/SIP Info/In-band
- Xóa kênh / Chế độ xóa
- ISDN PRI, Q.sig
- Tín hiệu 7 / SS7: ITU-T, ANSI, ITU-CHINA, MTP1 / MTP2 / MTP3, TUP / ISUP
R2 MFC - Cấu hình GUI Web
- Sao lưu / khôi phục dữ liệu
- Thống kê cuộc gọi PSTN
- Thống kê cuộc gọi Trung tâm SIP
- Nâng cấp chương trình cơ sở qua TFTP / Web
- SNMP v1 / v2 / v3
- Network Capture
- Syslog: Gỡ lỗi, Thông tin, Lỗi, Cảnh báo, Thông báo
- Bản ghi lịch sử cuộc gọi qua Syslog
- Đồng bộ hóa NTP
- Hệ thống quản lý tập trung
Thông số kỹ thuật của Dinstar MTG1000
Giao diện vật lý
Cổng E1 / T1
- 1 đến 2 E1 / T1
Loại giao diện
- RJ48 (Trở kháng 120Ω）
Giao diện Ethernet
- GE1: 10/100/1000 Base-T Ethernet thích ứng
- GE0: 10/100/1000 Base-T Ethernet thích ứng
Cổng nối tiếp
- 1 * RS232, 115200b / giây
PSTN
ISDN PRI
- 23B + D (T1), 30B + D (E1), NT hoặc TE
- ITU-T Q.921, ITU-T Q.931, Q.Sig
Signal 7/SS7
- ITU-T, ANSI，ITU-CHINA
- MTP1/MTP2/MTP3, TUP/ISUP
R2 MFC
- Trung Quốc và 22 biến thể tiêu chuẩn khác
Loại khung E1: DF, CRC-4, CRC_ITU
Loại khung T1:
- Đa khung hình 4 khung hình (F4, FT)
- Đa khung 2 khung hình (F12, D3 / 4)
- Siêu khung mở rộng (F24, ESF)
- Chế độ chuyển đổi từ xa (F72, SLC96)
Line Codes:
- E1:NRZ,CMI,AMI,HDB3
- T1:NRZ,CMI,AMI,B8ZS
Tính năng cuộc gọi
Phương pháp tuyến đường linh hoạt
PSTN-PSTN, PSTN-IP, IP-PSTN
- Quy tắc định tuyến thông minh
- Cơ sở định tuyến cuộc gọi theo thời gian
- Cơ sở Định tuyến cuộc gọi dựa trên Tiền tố Người gọi / Đã gọi
- 256 Quy tắc tuyến đường cho mỗi hướng
- Người gọi và thao tác với số được gọi
Khả năng thoại
Codecs:
G.711a/μ law,G.723.1, G.729A/B, iLBC 13k/15k,AMR
- Chế độ im lặng
- Tiếng ồn thoải mái
- Phát hiện hoạt động giọng nói
- Loại bỏ tiếng vang (G.168), lên đến 128ms
- Bộ đệm động thích ứng
- Kiểm soát độ lợi bằng giọng nói, fax
- FAX: T.38 và Truyền qua
- Hỗ trợ Modem / POS
DTMF Mode:
- RFC2833/SIP Info/In-band
- Clear Channel/Clear Mode
Giao thức VoIP
- SIP v2.0 (UDP / TCP), RFC3261
SDP, RTP (RFC2833), RFC3262,
3263.3264,3265,3515,2976,3311 - RTP / RTCP, RFC2198, 1889
- SIP TLS / SRTP
- SIP-T, RFC3372, RFC3204, RFC3398
- Chế độ làm việc SIP Trunk: Ngang hàng / Truy cập
- Đăng ký SIP / IMS: với tối đa 256 tài khoản SIP
- NAT: Dynamic NAT, Rport
Thuộc về môi trường
- Nguồn điện dự phòng 1 + 1
- Đầu vào 100-240VAC, 50-60 Hz
- Công suất tiêu thụ: 15W
- Nhiệt độ hoạt động: 0 ℃ ~ 45 ℃
- Nhiệt độ lưu trữ: -20 ℃ ~ 80 ℃
- Độ ẩm: 10% -90% không ngưng tụ
- Kích thước (W / D / H): 436 * 300 * 44,5mm (1U)
- Đơn vị Trọng lượng: 2.0kg
- Tuân thủ: CE, FCC
Các tính năng của phần mềm
- Chuông quay lại cục bộ / trong suốt
- Quay số chồng chéo
- Quy tắc quay số, lên đến 2000
- Nhóm PSTN theo cổng E1 hoặc E1 Timeslot
- Cấu hình nhóm đường trục IP
- Nhóm mã hóa giọng nói
- Danh sách trắng người gọi và số được gọi
- Người gọi và Số được gọi Danh sách đen
- Truy cập danh sách quy tắc
- Ưu tiên IP Trunk
Maintenance
- Cấu hình GUI Web
- Sao lưu / khôi phục dữ liệu
- Thống kê cuộc gọi PSTN
- Thống kê cuộc gọi Trung tâm SIP
- Nâng cấp chương trình cơ sở qua TFTP / Web
- SNMP v1 / v2 / v3
- Network Capture
- Syslog: Gỡ lỗi, Thông tin, Lỗi, Cảnh báo, Thông báo
- Bản ghi lịch sử cuộc gọi qua Syslog
- Đồng bộ hóa NTP
- Hệ thống quản lý tập trung
Mô hình ứng dụng Dinstar MTG1000

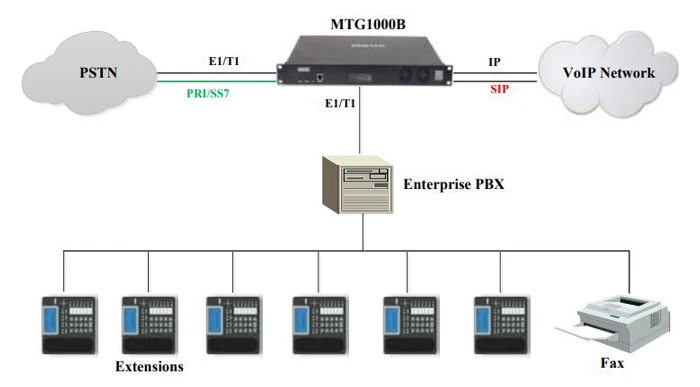

Mô hình ứng dụng Dinstar MTG1000 cho doanh nghiệp được trình bày như sau:

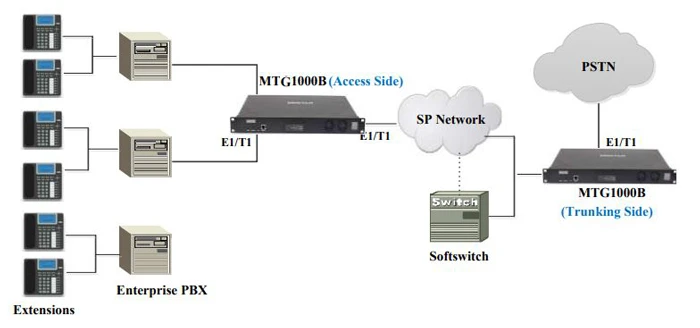

Mô hình ứng dụng Dinstar MTG1000 cho các nhà cung cấp dịch vụ được hiển thị như sau:
