Mô tả
Tổng quan về gateway Dinstar MTG200
Dinstar MTG200 Trunk Gateway cho phép định tuyến trực tiếp các cuộc gọi giữa ISDN đường dây cố định và các mạng IP tiết kiệm chi phí để tận dụng điện thoại VoIP chi phí thấp. Bằng cách tích hợp gateway trunk MTG200 với điện thoại PBX / PABX hiện có hệ thống, doanh nghiệp thuộc mọi quy mô có thể hưởng lợi từ chi phí thấp.
Cuộc gọi thoại qua IP và tiết kiệm chi phí đáng kể mà không có chi phí trả trước cao liên quan đến thông tin liên lạc những thay đổi về cơ sở hạ tầng liên quan đến việc chuyển sang VoIP.
MTG200 cung cấp cho người dùng PBX / IP-PBX một thiết bị tiết kiệm chi phí điện thoại mạnh mẽ và định tuyến linh hoạt tiên tiến khả năng giữa ISDN PRI đến SIP và cũng có thể được đặt giữa PBX và PSTN, tiết kiệm chi phí của một cổng PBX E1 / T1 bổ sung. Nó phù hợp lý tưởng cho các mạng truy cập khác nhau của các doanh nghiệp vừa và nhỏ, trung tâm cuộc gọi, viễn thông các nhà khai thác và các doanh nghiệp quy mô lớn.
– Gateway trunk Dinstar MTG200 có 3 mã sản phẩm sau:
+ MTG200-1E1/T1: 1 cổng E1 / T1
+ MTG200-2E1/T1: 2 cổng E1 / T1
+ MTG200-4E1/T1: 4 cổng E1 / T1
Gateway trunk VoIP Dinstar MTG200 tiết kiệm chi phí cho các doanh nghiệp vừa và nhỏ
– 1/2/4 cổng E1 / T1
– Lên đến 120 cuộc gọi đồng thời trên G.711
– Lên đến 60 cuộc gọi đồng thời trên G.723 / G.729
– Định tuyến linh hoạt
– Nhiều trung kế SIP
– Hoàn toàn tương thích với Asterisk, Elastix và các nền tảng VoIP chính thống
Trải nghiệm phong phú về giao thức PSTN
– ISDN PRI
– ISDN SS7 (tùy chọn)
– R2 MFC
– T.38, Chuyển fax,
– Hỗ trợ modem và máy POS
– Hết hạn hơn 10 năm để tích hợp với nhiều loại PBX cũ / mạng PSTN của nhà cung cấp dịch vụ
Dinstar MTG200 – Quản lý dễ dàng
Đặc điểm nổi bật của Dinstar MTG200
– 1/2/4 E1s / T1s, giao diện RJ48C
– 2 FE
– SIP v2.0
– SIP-T
– Đăng ký SIP / IMS: với tối đa 256 tài khoản SIP
– NAT: Dynamic NAT, Rport
– Chuông quay lại cục bộ / trong suốt
– Quay số chồng chéo
– Quy tắc quay số, lên đến 2000
– Nhóm mã hóa giọng nói
– Truy cập danh sách quy tắc
– Bán kính
– Codec thoại: luật G.711a / μ, G.723.1, – G.729AB, iLBC, AMR
– Chế độ im lặng
– Bộ đệm CNG, VAD, Jitter
– Loại bỏ tiếng vang (G.168), lên đến 128ms
– T.38 và Pass-through
– Hỗ trợ Modem / POS
– Chế độ DTMF: RFC2833/ Thông tin SIP/ Trong băng tần
– VLAN 802.1p / q
– ISDN PRI, Q.sig
– ISDN SS7
– R2 MFC
– Cấu hình GUI Web
– Sao lưu / khôi phục dữ liệu
– Thống kê cuộc gọi PSTN
– Thống kê cuộc gọi Trung tâm SIP
– Nâng cấp chương trình cơ sở qua TFTP / Web
– SNMP v1 / v2 / v3
– Network Capture
– Syslog: Gỡ lỗi, Thông tin, Lỗi, Cảnh báo
– Thông báo
– Bản ghi lịch sử cuộc gọi qua Syslog
– Đồng bộ hóa NTP
– Hệ thống quản lý tập trung
Mô hình ứng dụng Dinstar MTG200

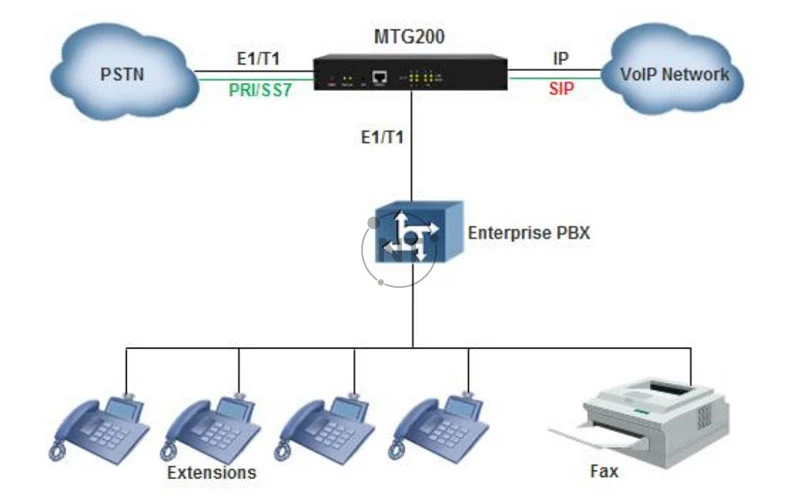

Mô hình ứng dụng cho doanh nghiệp được trình bày như sau:

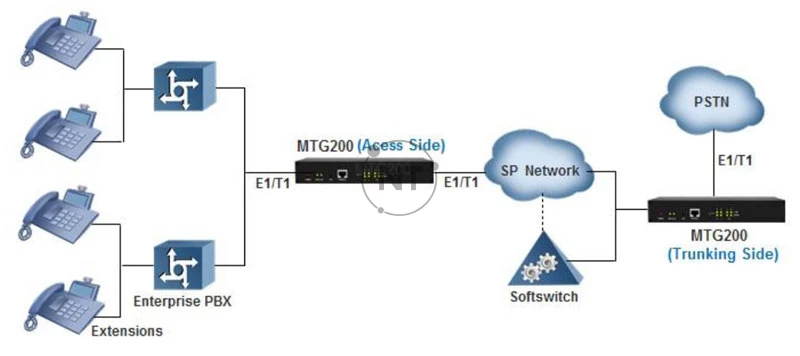

Mô hình ứng dụng cho các nhà cung cấp dịch vụ được hiển thị như sau:
Thông số kỹ thuật của gateway Dinstar MTG200
1. Giao diện vật lý của Dinstar MTG200
Cổng E1 / T1
1 đến 4 E1 / T1
Loại giao diện
RJ48 (Trở kháng 120Ω）
Giao diện Ethernet
GE1: 10/100/1000 Base-T Ethernet thích ứng
GE0: 10/100/1000 Base-T Ethernet thích ứng
Serial Port
1* RS232, 115200bps
2. Khả năng thoại
– Codec mặc định: luật G.711a / μ, AMR
– Giấy phép G.723.1, G.729AB, iLBC （)
– Khử im lặng Tiện nghi Phát hiện tiếng ồn Khử tiếng ồn Khử tiếng vọng (G.168), Giọng nói đệm động thích ứng lên đến 128ms, Kiểm soát độ lợi fax
– FAX: T.38 và Pass-through
– Hỗ trợ Modem / POS
– Chế độ DTMF: RFC2833/ Thông tin SIP/ Trong băng tần
– Xóa kênh / Chế độ xóa VLAN 802.1p / q
3. Môi trường
– Bộ đổi nguồn: 100-240VAC @ DC12V1A
– Công suất tiêu thụ: 15W
– Nhiệt độ hoạt động: 0 ℃ ~ 45 ℃
– Nhiệt độ lưu trữ: -20 ℃ ~ 80 ℃
– Độ ẩm: 10% -90% không ngưng tụ
– Kích thước (W / D / H): 225 * 150 * 38mm
– Đơn vị Trọng lượng: 0.8kg
– Tuân thủ: CE, FCC
4. PSTN
ISDN PRI
23B + D (T1), 30B + D (E1), NT hoặc TE
ITU-T Q.921, ITU-T Q.931, Q.Sig
SS7 (tùy chọn)
ITU-T, ANSI，ITU-CHINA
MTP1/MTP2/MTP3, TUP/ISUP
R2 MFC (tùy chọn)
Trung Quốc và 22 biến thể tiêu chuẩn khác
Loại khung E1:
DF,CRC-4,CRC_ITU
Loại khung hình T1:
Đa khung hình 4 khung hình (F4, FT), Đa khung hình 2 khung hình (F12, D3 / 4), Siêu khung hình mở rộng (F24, ESF), Chế độ chuyển đổi từ xa (F72, SLC96)
Mã line:
E1: NRZ, CMI, AMI, HDB3
T1: NRZ, CMI, AMI, B8ZS
5. Bảo trì
– Cấu hình GUI web, HTTP / HTTPS
– Sao lưu / Khôi phục dữ liệu PSTN Thống kê cuộc gọi
– SIP Trunk thống kê cuộc gọi
– Nâng cấp chương trình cơ sở qua TFTP / Web
– SNMP v1 / v2 / v3
– Network Capture
Syslog
– Gỡ lỗi, Thông tin, Lỗi, Cảnh báo, Thông báo
– Bản ghi lịch sử cuộc gọi qua Syslog
– Đồng bộ hóa NTP
– Hệ thống quản lý tập trung
6. Các tính năng của phần mềm của Dinstar MTG200
– Chuông quay lại cục bộ / trong suốt
– Quay số chồng chéo
– Quy tắc quay số, lên đến 2000
– Nhóm mã hóa giọng nói
– Danh sách quy tắc truy cập 100 Trunks SIP
Route direction:
PSTN-IP, IP-PSTN, PSTN-PSTN
7. Giao thức VoIP
– SIP v2.0 (UDP/TCP), RFC3261 SDP,RTP(RFC2833), RFC3262, 3263,3264,3265,3515,2976,3311
– RTP/RTCP, RFC2198, 1889
– TLS/SRTP
– SIP-T,RFC3372, RFC3204, RFC3398
– SIP Trunk Work Mode :Peer/Access
Đăng ký SIP / IMS:
– Với tối đa 256 tài khoản SIP
– NAT: Dynamic NAT, Rport
