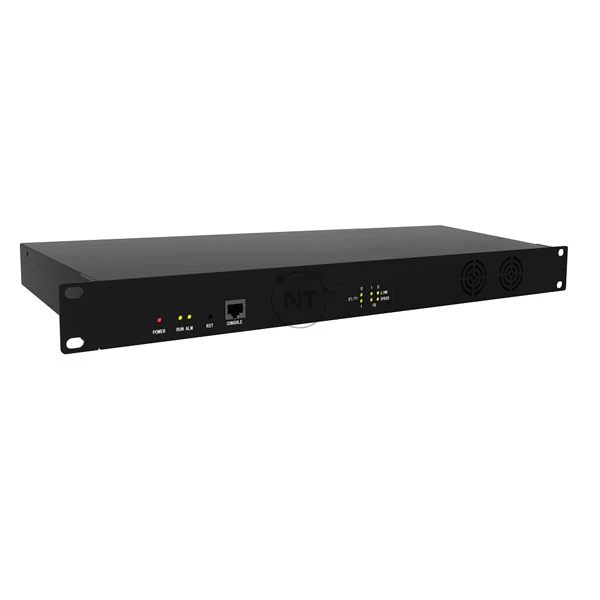

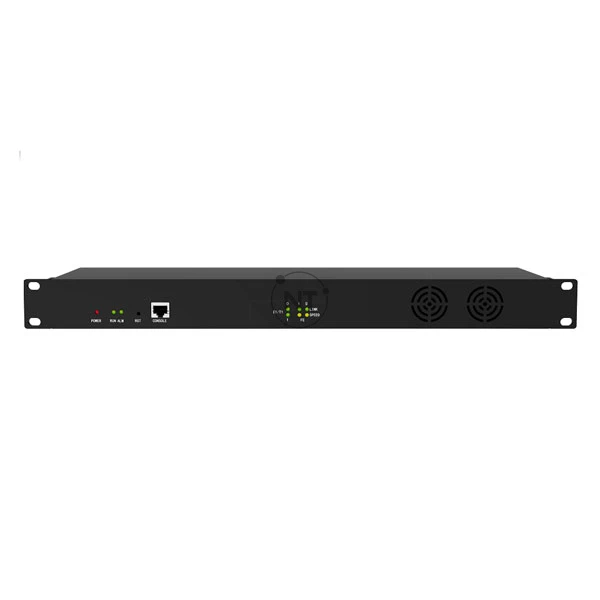

MTG1000B – Gateway VoIP kỹ thuật số E1 / T1 mật độ thấp
MTG1000B là cổng trung kế hướng đến doanh nghiệp vừa và nhỏ và được sử dụng để giúp doanh nghiệp thực hiện sự phát triển từ PBX truyền thống sang IP thoại. Một mặt, nó hỗ trợ giao thức PRI / SS7 / R2 và sử dụng giao diện trung kế tiêu chuẩn T1 / E1 để thực hiện kết nối với PBX truyền thống. Mặt khác, áp dụng kết nối giao thức SIP tiêu chuẩn với nhiều công tắc mềm khác nhau để đảm bảo PSTN truy cập liền mạch vào mạng thoại IP / NGN và đạt được VoIP / FoIP và nhiều dịch vụ giá trị gia tăng hơn. MTG1000B hỗ trợ công nghệ định tuyến đa trung kế thông minh, giúp người vận hành dễ dàng quản lý định tuyến trung kế theo quy tắc tối ưu về giá cả và tính năng tự động chuyển đổi giữa nhiều định tuyến trung kế giúp mạng có độ tin cậy cao.
MTG1000B có khả năng xử lý cuộc gọi tốt, và cung cấp 1/2 giao diện T1 / E1. Nó có thể xử lý nhiều loại giao thức tín hiệu và giải mã giọng nói. Nó hỗ trợ cấu hình GUI phong phú, người dùng dễ dàng thiết lập và bảo trì hệ thống. Chủ yếu bao gồm các loại mô hình sau:
MTG1000B-1E1: Hỗ trợ 1 luồng E1 với 30 kênh thoại đồng thời
MTG1000B-2E1: Hỗ trợ 2 luồng E1 với 60 kênh thoại đồng thời
Sơ đồ mạng điển hình cho thấy chức năng của MTG1000B như bên dưới:
Dinstar MTG1000B – Gateway trunk VoIP tiết kiệm chi phí
– 1/2 cổng E1 / T1 trong khung 1U
– Nguồn cung cấp điện kép
– Lên đến 60 cuộc gọi đồng thời
– Định tuyến linh hoạt
– Nhiều trung kế SIP
– Hoàn toàn tương thích với các nền tảng VoIP chính thống
Dinstar MTG1000B – Trải nghiệm phong phú về giao thức PSTN
– ISDN PRI
– Dự phòng liên kết ISDN SS7, SS7
– R2 MFC
– T.38, Chuyển fax,
– Hỗ trợ modem và máy POS
– Hết hạn hơn 10 năm để tích hợp với nhiều loại PBX cũ / mạng PSTN của nhà cung cấp dịch vụ
Dinstar MTG1000B – Quản lý dễ dàng

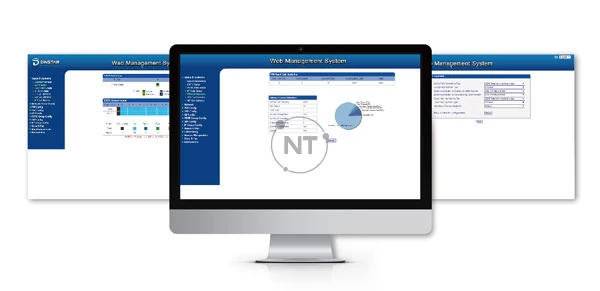

– Giao diện web trực quan
– Hỗ trợ SNMP
– Cấp phép tự động
– Hệ thống quản lý đám mây Dinstar
– Sao lưu và khôi phục cấu hình
– Công cụ gỡ lỗi nâng cao
Đặc điểm nổi bật của Dinstar MTG1000B
– 1/2 E1s / T1s, giao diện RJ48
– Nguồn cung cấp điện kép
– 2 FE
– SIP v2.0
– SIP-T, RFC3372, RFC3204, RFC3398
– Chế độ làm việc SIP Trunk: Ngang hàng / Truy
– Đăng ký SIP / IMS: với tối đa 256 tài khoản SIP
– NAT: Dynamic NAT, Rport
– Phương thức định tuyến linh hoạt: PSTN-PSTN, PSTN-IP, IP-PSTN
– Quy tắc định tuyến thông minh
– Cơ sở định tuyến cuộc gọi theo thời gian
– Định tuyến cuộc gọi dựa trên tiền tố Người gọi / Đã gọi
– 256 Quy tắc tuyến đường cho mỗi hướng
– Người gọi và thao tác với số được gọi
– Chuông quay lại cục bộ / trong suốt
– Quay số chồng chéo
– Quy tắc quay số, lên đến 2000
– Nhóm PSTN theo cổng E1 hoặc E1 Timeslot
– Cấu hình nhóm đường trục IP
– Nhóm mã hóa giọng nói
– Người gọi và Số được gọi Danh sách trắng
– Người gọi và Số được gọi Danh sách đen
– Truy cập danh sách quy tắc
– Ưu tiên IP Trunk
– Bán kính
– Bộ giải mã: luật G.711a / μ, G.723.1, G.729A / B, iLBC 13k / 15k, AMR
– Chế độ im lặng
– Tiếng ồn thoải mái
– Phát hiện hoạt động giọng nói
– Loại bỏ tiếng vang (G.168), lên đến 128ms
– Bộ đệm động thích ứng
– Kiểm soát độ lợi bằng giọng nói, fax
– FAX: T.38 và Pass-through
– Hỗ trợ Modem / POS
– Chế độ DTMF: RFC2833/ Thông tin SIP/ Trong băng tần
– Xóa kênh / Chế độ xóa
– ISDN PRI, Q.sig
– Tín hiệu 7 / SS7: ITU-T, ANSI, ITU-CHINA, – MTP1 / MTP2 / MTP3, TUP / ISUP
– R2 MFC
– Cấu hình GUI Web
– Sao lưu / khôi phục dữ liệu
– Thống kê cuộc gọi PSTN
– Thống kê cuộc gọi Trung tâm SIP
– Nâng cấp chương trình cơ sở qua TFTP / Web
– SNMP v1 / v2 / v3
– Network Capture
– Syslog: Gỡ lỗi, Thông tin, Lỗi, Cảnh báo, Thông báo
– Bản ghi lịch sử cuộc gọi qua Syslog
– Đồng bộ hóa NTP
– Hệ thống quản lý tập trung

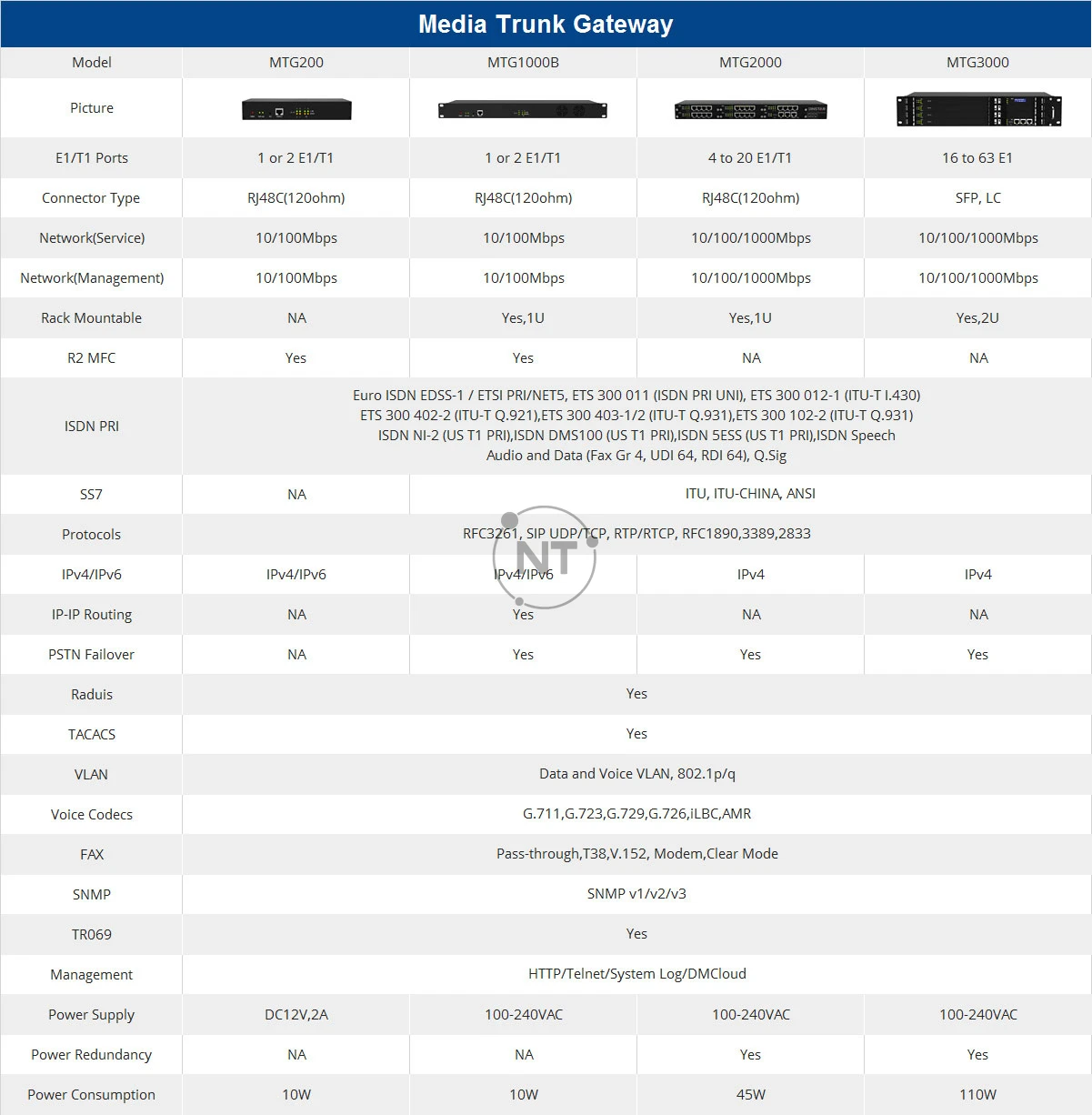

Thông số kỹ thuật gateway Dinstar MTG1000B

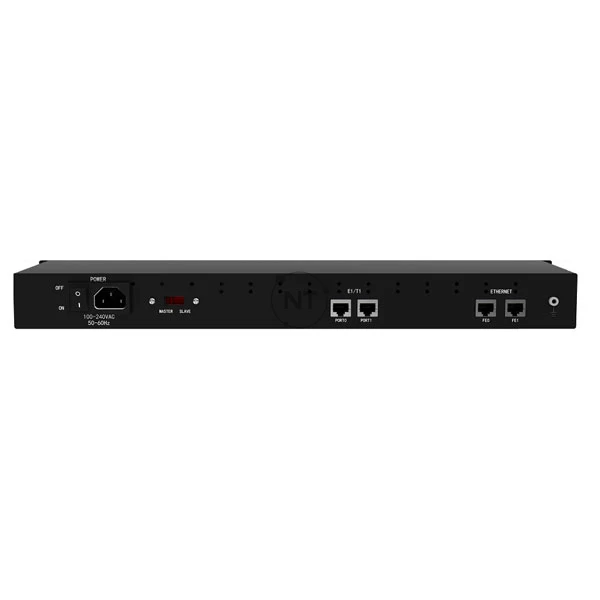

1. Giao diện vật lý Dinstar MTG1000B
E1/T1 Ports
1 đến 4 E1 / Τ1
Loại giao diện
RJ48 (Trở kháng 120Ω)
Giao diện Ethernet
GE1: 10/100/1000 Base-T Ethernet thích ứng
GE0: 10/100/1000 Base-T Ethernet thích ứng
Serial Port
1* RS232, 115200bps
2. PSTN của Dinstar MTG1000B
– ISDN PRI
+ 23B+D(T1),30B+D(E1),NT or TE
+ ITU-T Q.921, ITU-T Q.931, Q.Sig
– Tín hiệu 7 / SS7
+ ITU-T, ANSI，ITU-CHINA
+ MTP1/MTP2/MTP3, TUP/ISUP
– R2 MFC
+ Trung Quốc và 22 biến thể tiêu chuẩn khác
Loại khung E1: DF, CRC-4, CRC_ITU
T1 Frame Type:
– Đa khung 4 khung hình (F4, FT)
– Đa khung 2 khung hình (F12, D3 / 4)
– Siêu khung mở rộng (F24, ESF)
– Chế độ chuyển đổi từ xa (F72, SLC96)
Line Codes:
– E1:NRZ,CMI,AMI,HDB3
– T1:NRZ,CMI,AMI,B8ZS
3. Tính năng cuộc gọi Dinstar MTG1000B
Phương pháp định tuyến linh hoạt:
PSTN-PSTN, PSTN-IP, IP-PSTN
– Quy tắc định tuyến thông minh
– Cơ sở định tuyến cuộc gọi theo thời gian
– Định tuyến cuộc gọi dựa trên tiền tố Người gọi / Đã gọi
– 256 Quy tắc tuyến đường cho mỗi hướng
– Người gọi và thao tác với số được gọi
4. Khả năng thoại Dinstar MTG1000B
Codecs:
G.711a/μ law,G.723.1,
G.729A/B, iLBC 13k/15k,AMR
– Chế độ im lặng
– Tiếng ồn thoải mái
– Phát hiện hoạt động giọng nói
– Loại bỏ tiếng vang (G.168), lên đến 128ms
– Bộ đệm động thích ứng
– Kiểm soát độ lợi bằng giọng nói, fax
– FAX: T.38 và Pass-through
– Hỗ trợ Modem / POS
5. Giao thức VoIP Dinstar MTG1000B
– SIP v2.0 (UDP/TCP),RFC3261 SDP,RTP(RFC2833), RFC3262, 3263,3264,3265,3515,2976,3311
– RTP/RTCP, RFC2198, 1889
– SIP TLS/SRTP
– SIP-T,RFC3372, RFC3204, RFC3398
– SIP Trunk Work Mode :Peer/Access
– Đăng ký SIP / IMS: với tối đa 256 tài khoản SIP
– NAT: Dynamic NAT, Rport
6. Độ ẩm môi trường
– Nguồn điện dự phòng 1 + 1
– Đầu vào 100-240VAC, 50-60 Hz Công suất tiêu thụ: 15W
– Nhiệt độ hoạt động: 0 ℃ ~ 45 ℃
– Nhiệt độ lưu trữ: -20 ℃ ~ 80 ℃
– Độ ẩm: 10% -90% không ngưng tụ
– Kích thước (W / D / H): 436 * 300 * 44,5mm (1U)
– Đơn vị Trọng lượng: 2.0kg
– Tuân thủ: CE, FCC
7. Các tính năng phần mềm Dinstar MTG1000B
– Chuông quay lại cục bộ / trong suốt
– Quay số chồng chéo
– Quy tắc quay số lên đến 2000
– Nhóm PSTN theo cổng E1 hoặc Ô thời gian E1
– Cấu hình nhóm đường trục IP
– Nhóm mã hóa giọng nói
– Người gọi và Số được gọi Danh sách trắng
– Người gọi và Số được gọi Danh sách đen
– Danh sách quy tắc truy cập
– Ưu tiên IP Trunk
8. Bảo mật
– Cấu hình GUI Web
– Sao lưu / khôi phục dữ liệu
– Thống kê cuộc gọi PSTN
– Thống kê cuộc gọi Trung tâm SIP
– Nâng cấp chương trình cơ sở qua TFTP / Web
– SNMP v1 / v2 / v3
– Network Capture
Syslog:
– Gỡ lỗi, Thông tin, Lỗi, Cảnh báo, Thông báo
– Bản ghi lịch sử cuộc gọi qua Syslog
– Đồng bộ hóa NTP
– Hệ thống quản lý tập trung
