Tổng quan về gateway VoIP kỹ thuật số Dinstar MTG2000
MTG2000 là cổng trung kế VoIP thông minh thế hệ mới, có tính năng tích hợp cao và dung lượng lớn. Tập trung vào khái niệm có thể bảo trì, quản lý và hoạt động được, nó cung cấp các dịch vụ VoIP và FoIP cấp nhà mạng, cũng như các chức năng giá trị gia tăng như nhận dạng giọng nói thông minh, mã hóa tín hiệu và chức năng modem.
MTG2000 hỗ trợ một loạt các giao thức báo hiệu, nhận ra sự chuyển đổi lẫn nhau giữa SIP và các tín hiệu truyền thống như SS7 và PRI từ PSTN. Cho phép người dùng chọn 4, 8, 12, 16 hoặc 20 cổng E1 / T1, cổng trung kế cũng hỗ trợ nhiều phương pháp codec và có thể cải thiện hiệu quả sử dụng tài nguyên đường bộ mà vẫn đảm bảo chất lượng thoại. Nó có thể được kết nối với nhiều thiết bị như softswitch, PBX và những máy chủ được trang bị bảng trung kế kỹ thuật số.
So với các sản phẩm cùng loại khác, MTG2000 có nhiều ưu điểm hơn về hiệu suất, độ tin cậy của hệ thống, khả năng tương thích và giá cả. Cổng trung kế lý tưởng phù hợp cho các mạng truy cập khác nhau của các doanh nghiệp vừa và nhỏ, trung tâm cuộc gọi, nhà khai thác viễn thông và các doanh nghiệp quy mô lớn.
Dinstar MTG2000 – Cổng VoIP kỹ thuật số có thể mở rộng cho các nhà cung cấp dịch vụ
– 4 đến 20 cổng E1 / T1 trong khung 1U
– Lên đến 600 cuộc gọi đồng thời
– Bộ MCU kép dự phòng
– Nguồn cung cấp điện kép
– Định tuyến linh hoạt
– Nhiều trung kế SIP
– Hoàn toàn tương thích với các nền tảng VoIP chính thống
Dinstar MTG2000 – Trải nghiệm phong phú về giao thức PSTN
– ISDN PRI
– Dự phòng liên kết ISDN SS7, SS7
– R2 MFC
– T.38, Chuyển fax,
– Hỗ trợ modem và máy POS
– Hết hạn hơn 10 năm để tích hợp với nhiều loại PBX cũ / mạng PSTN của nhà cung cấp dịch vụ
Quản lý dễ dàng
– Giao diện web trực quan
– Hỗ trợ SNMP
– Cấp phép tự động
– Hệ thống quản lý đám mây Dinstar
– Sao lưu và khôi phục cấu hình
– Công cụ gỡ lỗi nâng cao
Đặc điểm nổi bật của gateway Dinstar MTG2000
– 4/8/12/16/20 E1s / T1s, giao diện RJ48
– Nguồn cung cấp điện kép
– 2 GE
– SIP v2.0
– SIP-T, RFC3372, RFC3204, RFC3398
– Chế độ làm việc SIP Trunk: Ngang hàng / Truy cập
– Đăng ký SIP / IMS: với tối đa 256 tài khoản SIP
– NAT: Dynamic NAT, Rport
– Phương thức định tuyến linh hoạt: PSTN-PSTN, PSTN-IP, IP-PSTN
– Quy tắc định tuyến thông minh
– Cơ sở định tuyến cuộc gọi theo thời gian
– Định tuyến cuộc gọi dựa trên tiền tố Người gọi / Đã gọi
– 256 Quy tắc tuyến đường cho mỗi hướng
– Người gọi và thao tác với số được gọi
– Chuông quay lại cục bộ / trong suốt
– Quay số chồng chéo
– Quy tắc quay số, lên đến 2000
– Nhóm PSTN theo cổng E1 hoặc E1 Timeslot
– Cấu hình nhóm đường trục IP
– Nhóm mã hóa giọng nói
– Danh sách trắng người gọi và số được gọi
– Danh sách đen người gọi và Số được gọi
– Quy tắc truy cập dnah sách
– Ưu tiên IP Trunk
– Radius
– Bộ giải mã: luật G.711a / μ, G.723.1, G.729A / B, iLBC 13k / 15k, AMR
– Chế độ im lặng
– Tiếng ồn thoải mái
– Phát hiện hoạt động giọng nói
– Loại bỏ tiếng vang (G.168), lên đến 128ms
– Bộ đệm động thích ứng
– Kiểm soát độ lợi bằng giọng nói, fax
– FAX: T.38 và Pass-through
– Hỗ trợ Modem / POS
– Chế độ DTMF: RFC2833 / Thông tin SIP/ Trong băng tần
– Xóa kênh / Chế độ xóa
– ISDN PRI: Tín hiệu 7 / SS7: ITU-T, ANSI, ITU-CHINA, MTP1 / MTP2 / MTP3, TUP / ISUP
R2 MFC
– Cấu hình GUI Web
– Sao lưu / khôi phục dữ liệu
– Thống kê cuộc gọi PSTN
– Thống kê cuộc gọi Trung tâm SIP
– Nâng cấp chương trình cơ sở qua TFTP / Web
– SNMP v1 / v2 / v3
– Network Capture
– Syslog: Gỡ lỗi, Thông tin, Lỗi, Cảnh báo, Thông báo
– Bản ghi lịch sử cuộc gọi qua Syslog
– Đồng bộ hóa NTP
– Hệ thống quản lý tập trung
Thông số kỹ thuật gateway Dinstar MTG2000
1. Giao diện vật lý của Dinstar MTG2000
Cổng E1 / T1
4/8/12/16/20 E1 / T1
Mô-đun DTU
4 E1/T1
Loại giao diện
RJ48 (Trở kháng 120Ω）
Giao diện Ethernet
GE1: 10/100/1000 BaseT thích ứng Ethernet
GE0: 10/100/1000 BaseT thích ứng Ethernet
Serial Port
1 * RS232, 115200b / giây
2. Khả năng thoại Dinstar MTG2000
– Bộ giải mã: luật G.711a / μ, G.723.1, G.729A / B, iLBC, AMR
– Chế độ im lặng
– Tiếng ồn thoải mái
– Phát hiện hoạt động giọng nói
– Loại bỏ tiếng vang (G.168), lên đến 128ms
– Giọng nói đệm động thích ứng, Kiểm soát độ lợi fax
– FAX: T.38 và Pass-through
– Hỗ trợ Modem / POS
– Chế độ DTMF: RFC2833 / Tín hiệu / Trong băng tần
– Xóa kênh / Chế độ xóa
3. Độ ẩm môi trường Dinstar MTG2000
– Nguồn điện dự phòng 1 + 1
– Nguồn cung cấp: 100-240VAC, 50-60 Hz
– Công suất tiêu thụ: 45W
– Nhiệt độ hoạt động: 0 ℃ ~ 45 ℃
– Nhiệt độ lưu trữ: -20 ℃ ~ 80 ℃
– Độ ẩm: 10% -90% không ngưng tụ
– Kích thước (W / D / H): 436 * 300 * 44,5mm (1U)
– Khối lượng đơn vị: 3.8kg
– Tuân thủ: CE, FCC
4. PSTN
ISDN PRI
23B+D(T1),30B+D(E1),NT or TE
ITU-T Q.921, ITU-T Q.931, Q.Sig
Tín hiệu 7 / SS7
ITU-T, ANSI，ITU-CHINA
MTP1/MTP2/MTP3, TUP/ISUP
Loại khung E1: DF, CRC-4, CRC_ITU
Loại khung T1
– Đa khung 4 khung hình (F4, FT),
– Đa khung 2 khung hình (F12, D3 / 4),
– Siêu khung mở rộng (F24, ESF),
– Chế độ chuyển đổi từ xa (F72, SLC96)
Line Codes:
E1:NRZ,CMI,AMI,HDB3
T1:NRZ,CMI,AMI,B8ZS
Đồng hồ: Nguồn đồng hồ cục bộ / từ xa
3. Bảo trì
– Cấu hình GUI Web
– Sao lưu / khôi phục dữ liệu
– Thống kê cuộc gọi PSTN
– Thống kê cuộc gọi Trung tâm SIP
– Nâng cấp chương trình cơ sở qua TFTP / FTP / Web
– Network Capture
– SNMP v2
Syslog:
– Gỡ lỗi, Thông tin, Lỗi, Cảnh báo, Thông báo
– Bản ghi lịch sử cuộc gọi qua Syslog
– Đồng bộ hóa NTP
– Hệ thống quản lý tập trung
4. Các tính năng của phần mềm của Dinstar MTG2000
– Chuông quay lại cục bộ / trong suốt
– Quay số chồng chéo
– Quy tắc quay số, lên đến 2000
– Nhóm PSTN theo cổng E1 hoặc E1 Timeslot
– Cấu hình nhóm đường trục IP
– Nhóm mã hóa giọng nói
– Người gọi và Số được gọi Danh sách trắng
– Người gọi và Số được gọi Danh sách đen
– Danh sách quy tắc truy cập
– Ưu tiên IP Trunk
– Mã hóa RTP và Tín hiệu (VOS RC4)
5. Giao thức VoIP của Dinstar MTG2000
– SIP v2.0 (UDP/TCP),RFC3261, SDP,RTP(RFC2833), RFC3262, 3263,3264,3265,3515,2976,3311
– SIP TLS/SRTP
– RTP/RTCP, RFC2198, 1889
– SIP-T,RFC3372, RFC3204, RFC3398
– SIP Trunk Work Mode : Peer/Access
Đăng ký SIP / IMS:
Với tối đa 256 SIP
NAT tài khoản: NAT động, Rport
6. Tính năng cuộc gọi Dinstar MTG2000
– Phương pháp định tuyến linh hoạt
– PSTN-PSTN, PSTN-IP, IP-PSTN
– Quy tắc định tuyến thông minh
– Cơ sở định tuyến cuộc gọi theo thời gian
– Cơ sở Định tuyến cuộc gọi dựa trên Tiền tố
– Người gọi / Đã gọi
– 256 Quy tắc tuyến đường cho mỗi hướng
– Người gọi và thao tác với số được gọi
Mô hình ứng dụng Dinstar MTG2000

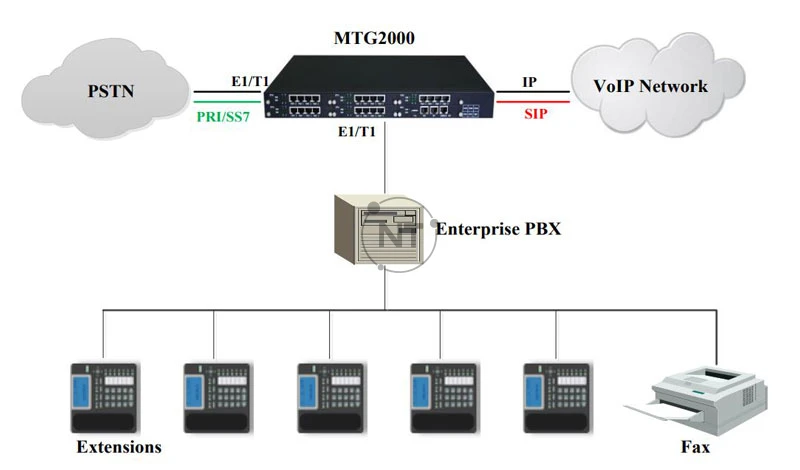

Mô hình ứng dụng cho doanh nghiệp được trình bày như sau:

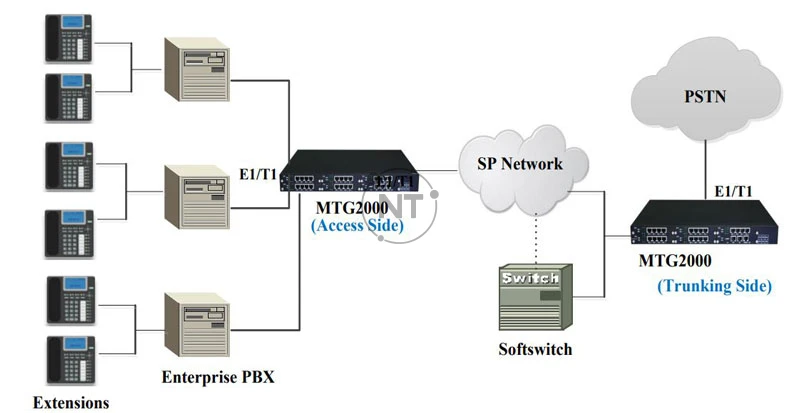

Mô hình ứng dụng cho các nhà cung cấp dịch vụ được hiển thị như sau:
