Shure MXWANI4 là giao diện mạng âm thanh hợp lý hóa khả năng kết nối Microflex Wireless với các hệ thống AV trong phòng hội thảo trên 4 kênh để cho phép thiết lập hệ thống dễ dàng. Các tính năng bao gồm chế độ đường lên của công ty và mạng Dante để vận chuyển âm thanh kỹ thuật số có độ trễ thấp.
Các đặc điểm nổi bật Shure MXWANI4
- Kết nối analog: Đầu ra kênh đầu nối 4 hoặc 8 khối, với đầu vào đầu nối 1 hoặc 2 khối (tùy thuộc vào kiểu máy)
- Công tắc gigabit bốn cổng: Cấu hình cổng được tối ưu hóa để kết nối với Bộ thu phát điểm truy cập và Trạm sạc nối mạng, hệ thống điều khiển của bên thứ ba và mạng công ty
- Kết nối Ethernet: Gửi tín hiệu điều khiển và âm thanh qua các dây cáp dài tới 300 feet hoặc bất kỳ đâu qua mạng công ty

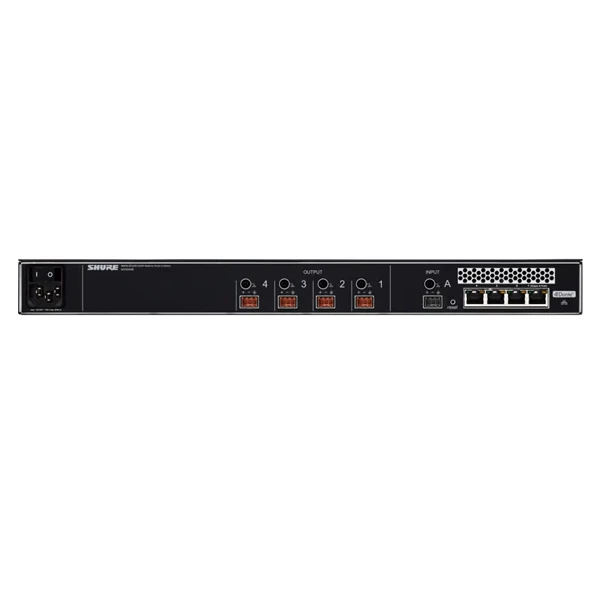

- Cấp nguồn qua Ethernet: Cổng 1 của công tắc bảng điều khiển phía sau cung cấp nguồn qua Ethernet cho Bộ thu phát điểm truy cập để cài đặt đơn giản
- Chế độ Corporate uplink: Liên kết với mạng công ty để điều khiển từ xa các cài đặt hệ thống trong khi vẫn giữ âm thanh ngoài mạng để bảo mật và giảm băng thông
- Điều khiển bảng điều khiển phía trước: Tắt tiếng hoặc kênh solo và dễ dàng đặt mức đầu vào/đầu ra từ bảng điều khiển phía trước
- Điều khiển phần mềm PC/Mac: Truy cập Phần mềm điều khiển không dây Microflex từ máy tính nối mạng để biết các mức đầu vào/đầu ra và cấu hình cổng
- Kết nối mạng Dante™: Truyền âm thanh kỹ thuật số có độ trễ thấp nhận được từ micrô không dây qua Ethernet tới bất kỳ thiết bị nào khác được trang bị Dante
- Đầu ra tai nghe: Tín hiệu âm thanh độc tấu trên bất kỳ kênh nào
Thông số kỹ thuật của Shure MXWANI4
| Frequency Response | 20 Hz to 20 kHz |
| Dynamic Range | Analog-to-Dante: 113 dB (20 Hz to 29 kHz, A-weighted, typical) Dante-to-Analog: 110 dB (20 Hz to 29 kHz, A-weighted, typical) |
| Output Noise | Line: −84.5 dBV (20 Hz to 29 kHz, A-weighted, typical) Aux: −95.2 dBV (20 Hz to 29 kHz, A-weighted, typical) Mic: −106.5 dBV (20 Hz to 29 kHz, A-weighted, typical) |
| THD + N | < 0.05% (20 Hz to 20 kHz@ +4dBu analog input, -10 dBFS digital input) |
| Polarity | Non-inverting, any input to any output |
| Inputs | Configuration: Active balanced |
| Outputs | Configuration: Active balanced Impedance :310 Ω Clipping Level Line: 26.2 dBV Aux: 16.2 dBV Mic: −3.8 dBV Headphone Output :1/4″ (6.3 mm) TRS, 100 mW, 350 Ω, dual mono (will drive stereo phones) |
| DSP | AD/DA Conversion : 24-bit, 48 kHz Latency: Analog-to-Dante: 0.21 ms (Estimated Nominal, ±0.1 ms) Dante-to-Analog: 0.24 ms + TN (Estimated Nominal, ±0.1 ms) TN = Network latency in milliseconds, as set in Dante Controller Note: Dante network latency is typically associated with the receiving device |
| Networking | Network Interface: Four-Port Gigabit Ethernet Switch, Dante digital audio Uplinks: Port: Selectable, blocks multicast traffic (Port 4) PoE : Provided on Port 1 to power MXWAPT Cable Requirements: Cat 5e or higher, shielded, 100 m maximum between network devices Network Addressing Capability DHCP, link-local, stat |
| General | Power Requirements 100 to 240 V AC, 50-60 Hz, 1 A Housing ; Steel; Extruded aluminum Temperature Range : Operating: 0 to 145°F (-18 to 63°C) Storage: -20 to 165°F (-29 to 74°C) Dimensions: (H x W x D) 1.7 x 19.0 x 14.4″ (44 x 483 x 366 mm) Weight : 6.9 lb (3.1 kg) |
