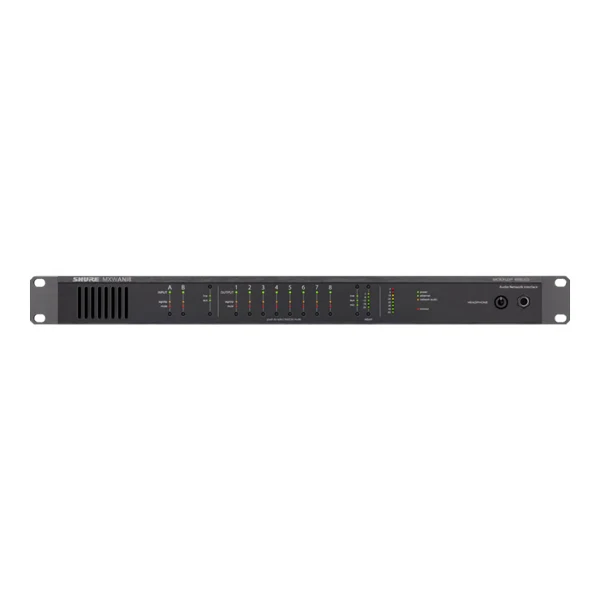

Shure MXWANI8 là giao diện mạng âm thanh hợp lý hóa khả năng kết nối Microflex Wireless với các hệ thống AV trong phòng hội thảo trên 8 kênh để cho phép thiết lập dễ dàng. Các tính năng bao gồm chế độ corporate uplink và mạng Dante để vận chuyển âm thanh kỹ thuật số có độ trễ thấp.
Các đặc điểm nổi bật của Shure MXWANI8

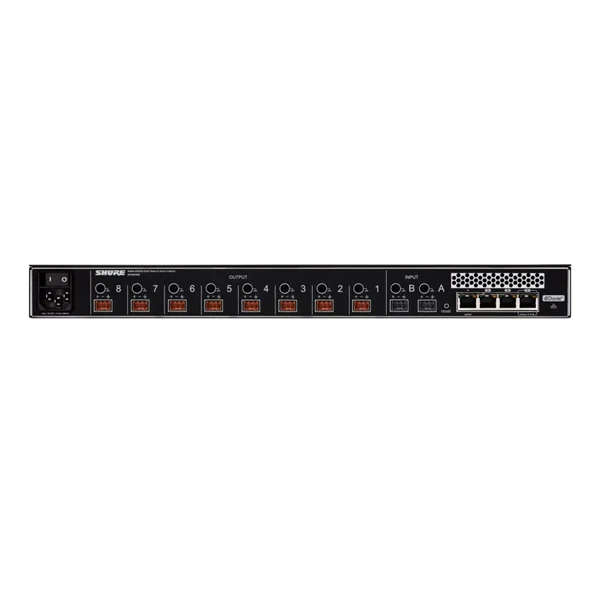

- Kết nối analog: Đầu ra kênh đầu nối 8 khối, với đầu vào đầu nối 1 hoặc 2 khối (tùy thuộc vào kiểu máy)
- Công tắc gigabit bốn cổng: Cấu hình cổng được tối ưu hóa để kết nối với Bộ thu phát điểm truy cập và Trạm sạc nối mạng, hệ thống điều khiển của bên thứ ba và mạng công ty
- Kết nối Ethernet: Gửi tín hiệu điều khiển và âm thanh qua các dây cáp dài tới 300 feet hoặc bất kỳ đâu qua mạng công ty
- Cấp nguồn qua Ethernet: Cổng 1 của công tắc bảng điều khiển phía sau cung cấp nguồn qua Ethernet cho Bộ thu phát điểm truy cập để cài đặt đơn giản
- Chế độ Corporate uplink: Liên kết với mạng công ty để điều khiển từ xa các cài đặt hệ thống trong khi vẫn giữ âm thanh ngoài mạng để bảo mật và giảm băng thông
- Điều khiển bảng điều khiển phía trước: Tắt tiếng hoặc kênh solo và dễ dàng đặt mức đầu vào/đầu ra từ bảng điều khiển phía trước

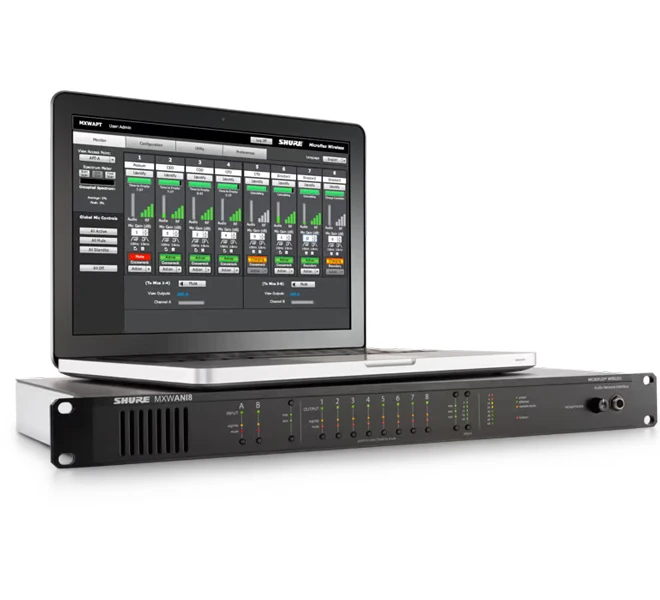

Điều khiển phần mềm PC/Mac: Truy cập Phần mềm điều khiển không dây Microflex từ máy tính nối mạng để biết các mức đầu vào/đầu ra và cấu hình cổng
Kết nối mạng Dante™: Truyền âm thanh kỹ thuật số có độ trễ thấp nhận được từ micrô không dây qua Ethernet tới bất kỳ thiết bị nào khác được trang bị Dante
Đầu ra tai nghe: Tín hiệu âm thanh độc tấu trên bất kỳ kênh nào
Thông số kỹ thuật Shure MXWANI8
| Tần số đáp ứng | 20 Hz to 20 kHz (+1, −1.5 dB) |
| Dải động | Analog-to-Dante: 113 dB (20 Hz đến 29 kHz, A-weighted, điển hình) Dante-to-Analog: 110 dB (20 Hz đến 29 kHz, A-weighted, điển hình) |
| Tiếng ồn đầu ra | đầu ra: −84.5 dBV (20 Hz đến 29 kHz, A-weighted, điển hình) Aux: −95.2 dBV (20 Hz đến 29 kHz, A-weighted, điển hình) Mic: −106,5 dBV (20 Hz đến 29 kHz, A-weighted, điển hình) |
| THD + N | <0,05% (20 Hz đến 20 kHz @ + 4dBu đầu vào tương tự, đầu vào kỹ thuật số -10 dBFS) |
| Polarity | Non-inverting, bất kỳ đầu vào nào cho bất kỳ đầu ra nào |
| Kích thước | 44 mm x 483 mm x 366 mm (1.7 in. x 19.0 in. x 14.4 in.), H x W x D |
| Trọng lượng | 3.2 kg (7.1 lbs) |
| Housing | Steel; Extruded aluminum |
| Yêu cầu về nguồn điện | 100 đến 240 V AC, 5060 Hz, 1 A |
| Nhiệt độ hoạt động | −18°C (0°F) đến 63°C (145°F) |
| Phạm vi nhiệt độ lưu trữ | −29°C (20°F) đến 74°C (165°F) |
| Đầu vào | Cấu hình: Hoạt động cân bằng Trở khángb: 10,6 kΩ Clipping Level Line: 23,8 dBV (tối thiểu) Aux: 10,8 dBV (tối thiểu) |
| Đầu ra | Cấu hình đầu ra: Cân bằng hoạt động Trở kháng: 310 Ω Clipping Level Line: 26,2 dBV Aux: 16,2 dBV Micrô: −3,8 dBV Đầu ra tai nghe: 1/4 “(6,3 mm) TRS, 100 mW, 350 Ω, dual mono (sẽ điều khiển điện thoại âm thanh nổi) |
| DSP | Chuyển đổi AD / DA: 24 bit, 48 kHz Độ trễ: Analog-to-Dante: 0,21 ms (Ước tính danh nghĩa, ± 0,1 ms) Dante-to-Analog: 0,24 ms + TN (Ước tính danh nghĩa, ± 0,1 ms) TN = Độ trễ mạng theo mili giây, như được đặt trong Bộ điều khiển Dante Lưu ý: Độ trễ mạng Dante thường được kết hợp với thiết bị nhận |
| Giao diện mạng | nối mạng: Bộ chuyển mạch Ethernet Gigabit bốn cổng, âm thanh kỹ thuật số Dante Uplinks: Port: Có thể chọn, chặn lưu lượng multicast (Cổng 4) PoE: Được cung cấp trên Cổng 1 để cấp nguồn cho MXWAPT Yêu cầu về cáp: Cat 5e hoặc cao hơn, được che chắn, tối đa 100 m giữa các thiết bị mạng Khả năng định địa chỉ mạng DHCP, liên kết cục bộ, chỉ số |
| Công suất | Yêu cầu công suất chung từ 100 đến 240 V AC, 50-60 Hz, 1 A Nhà ở; Thép; Nhôm ép đùn Phạm vi nhiệt độ: Hoạt động: 0 đến 145 ° F (-18 đến 63 ° C) Bảo quản: -20 đến 165 ° F (-29 đến 74 ° C) |
