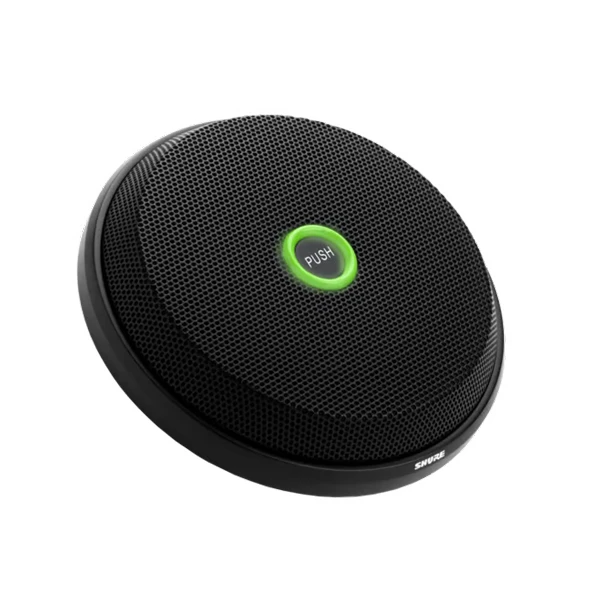

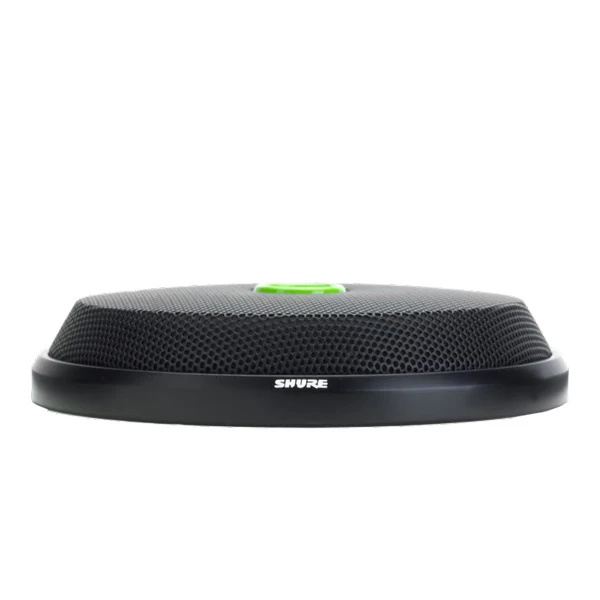

Micro boundary cardioid Shure MX396

Liên hệ

Các mẫu bao phủ cuối bàn (300°), giữa bàn (360°) hoặc chéo bàn (hai chiều)
Đầu ra âm thanh riêng cho từng phần tử
Chỉ báo trạng thái hai màu
Công tắc tắt tiếng có thể lập trình
Đầu vào/đầu ra logic cho đèn LED từ xa và điều khiển tắt tiếng
Công nghệ CommShield®

Micro boundary cardioid Shure MX396 cung cấp phạm vi phủ sóng đầy đủ cho các bàn lớn với ít micrô hơn và có thiết kế cấu hình thấp. Điều này làm cho chúng trở nên lý tưởng để sử dụng trong phòng họp và các cơ sở lắp đặt khác mà tính thẩm mỹ là quan trọng.

Cấu hình thấp, thiết kế thẩm mỹ
Dải động rộng và đáp ứng tần số mượt mà
Công tắc tắt tiếng có thể định cấu hình với đầu ra logic
Đầu vào logic cho điều khiển đèn LED bên ngoài
Lọc RF với công nghệ CommShield ®

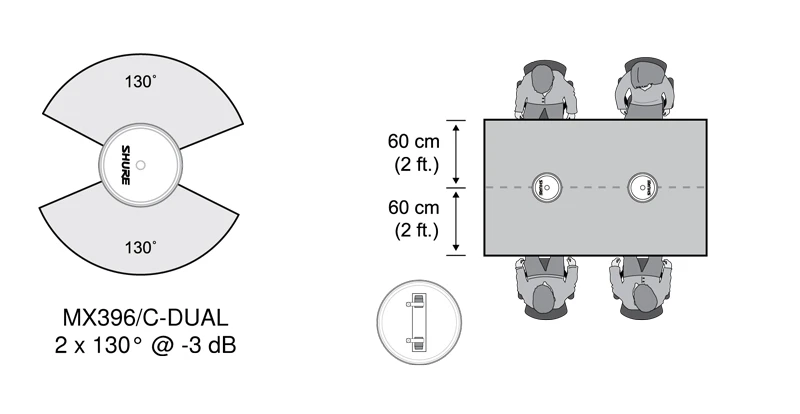

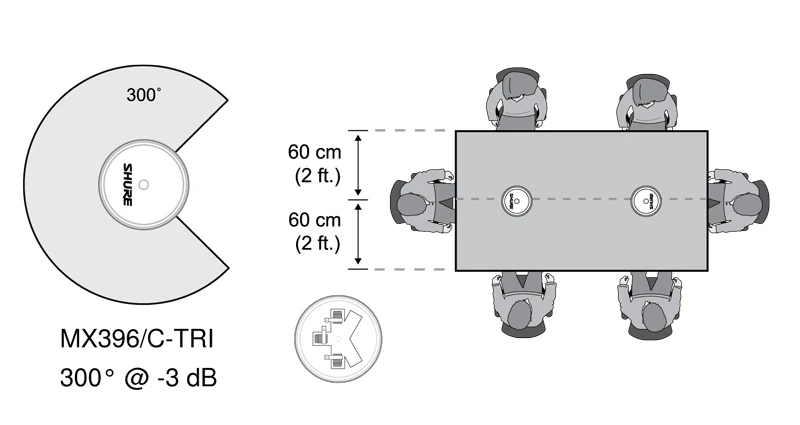

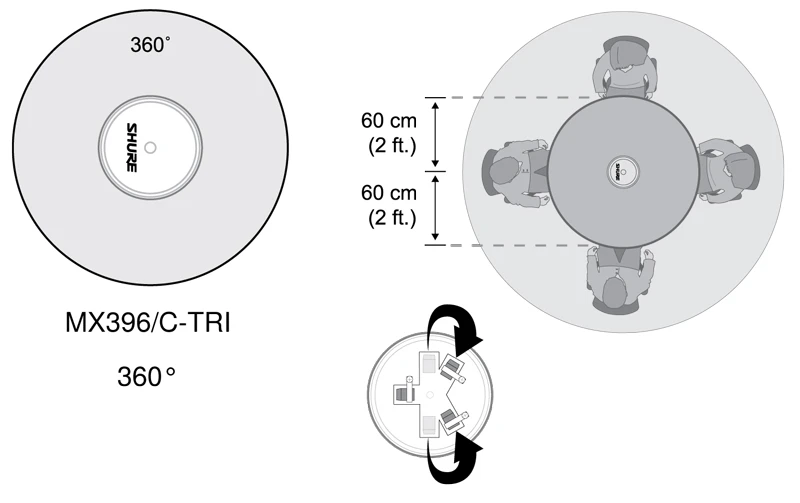

Vị trí đặt Shure MX396

Quan trọng: Căn chỉnh logo Shure như minh họa để có vùng phủ thích hợp.

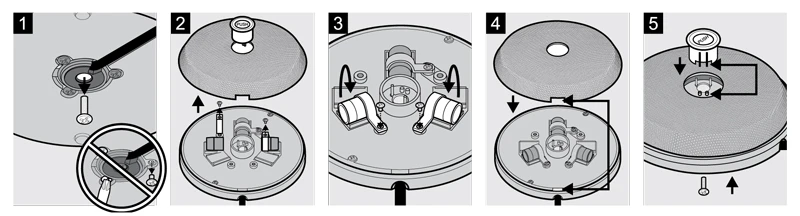

Định cấu hình lại MX396-TRI để có Vùng phủ sóng 360°

Để định cấu hình MX396 cho vùng phủ sóng “đa hướng” 360°, hãy mở lưới tản nhiệt và định vị lại các thành phần micrô bên trong như minh họa.

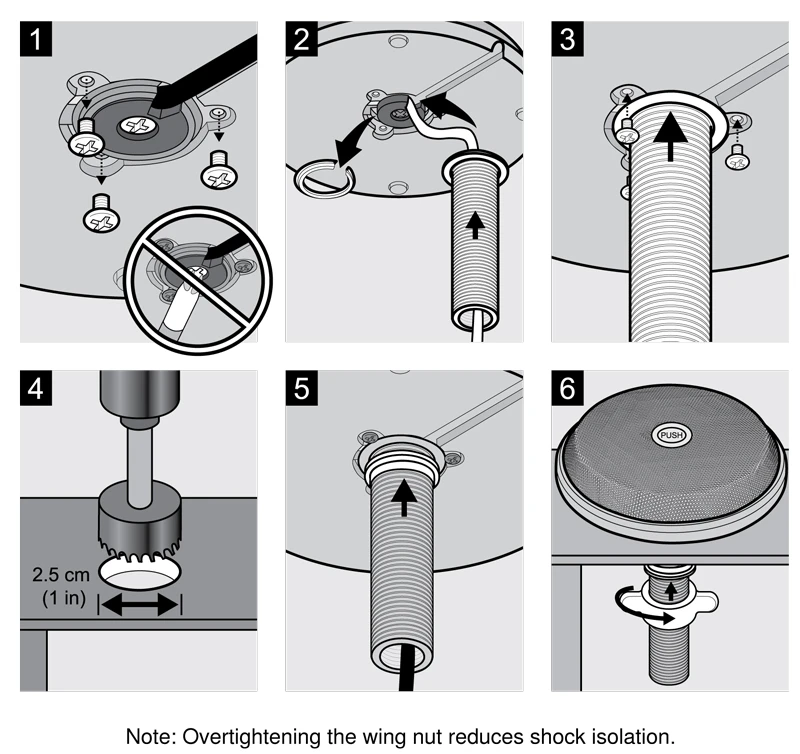

Cài đặt vĩnh viễn

Thông số kỹ thuật Shure MX396

Tất cả các phép đo được thực hiện với micrô gắn trên bề mặt gỗ (76 x 76 cm)

Kiểu

Tụ điện

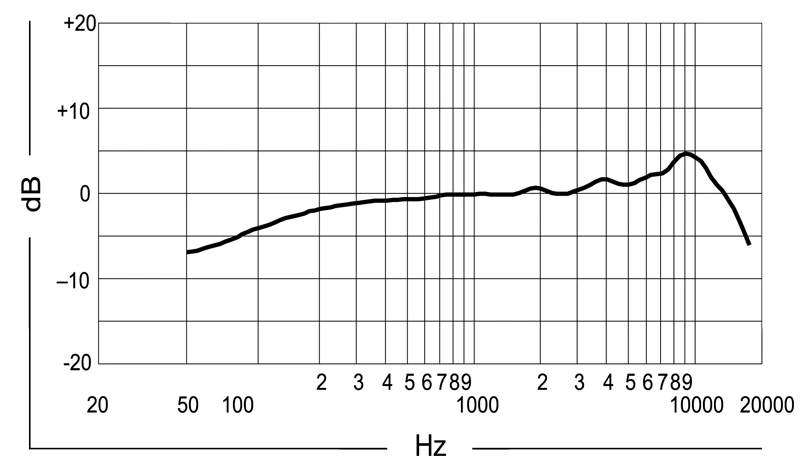

Phản hồi thường xuyên

50 – 17000 Hz

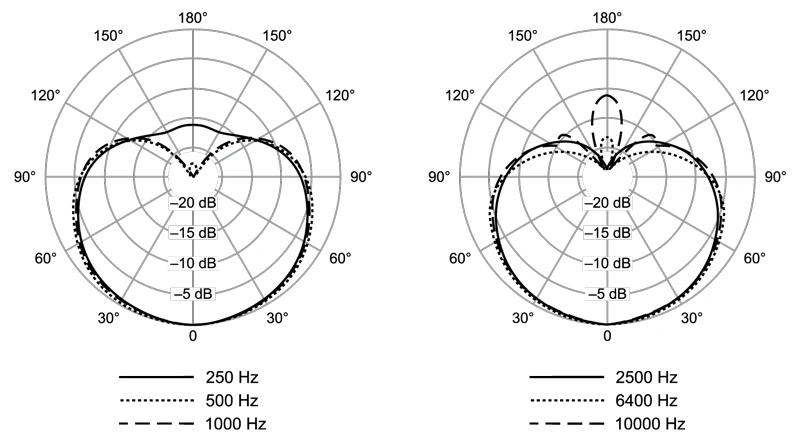

Mô hình cực

MX396/C-DUAL	Cardioid (x2)
MX396/C-TRI	Cardioid (x3)

Trở kháng đầu ra

170Ω

Cấu hình đầu ra

Hoạt động cân bằng

Sensitivity

@ 1 kHz, điện áp hở mạch

−35 dBV/Pa (18 mV)

1 Pa=94 dB SPL

SPL tối đa

1 kHz ở 1% THD, tải 1 kΩ

122dB

Tự tiếng ồn

trọng số A

âm lượng 30 dB

Tỷ lệ tín hiệu trên tạp âm

Tham khảo 94 dB SPL ở 1 kHz

64dB

Dải động

Tải 1 kΩ, @ 1 kHz

92dB

Từ chối chế độ chung

10 đến 100.000 kHz

45 dB, tối thiểu

Mức độ cắt

ở mức 1% THD

–7 dBV (0,5 V)

Công tắc tắt tiếng

−50 dB tối thiểu

Logic Connections

LED IN	Hoạt động thấp (≤1.0V), tương thích với TTL. Điện áp tối đa tuyệt đối: -0,7V đến 50V.
LOGIC-OUT	Hoạt động thấp (≤0,5V), chìm tới 20mA, tương thích với TTL. Điện áp tối đa tuyệt đối: -0,7V đến 24V (tối đa 50V đến 3kΩ).

Cáp

6,1 m (20 ft), được gắn, không bị ngắt kết nối, ba cặp âm thanh được che chắn và ba dây dẫn được che chắn để điều khiển logic.

Cân nặng

594 g (1,3 lbs)

Điều kiện môi trường

Nhiệt độ hoạt động	–18–57°C (0–135°F)
Nhiệt độ bảo quản	–29–74°C (–20–165°F)
Độ ẩm tương đối	0–95%

Yêu cầu về nguồn điện

MX396/C-DUAL	48–52 V DC, 19.0 mA
MX396/C-TRI	48–52 V DC, 22.0 mA

Thương hiệu

Shure – Mỹ

Bảo hành

12 tháng
