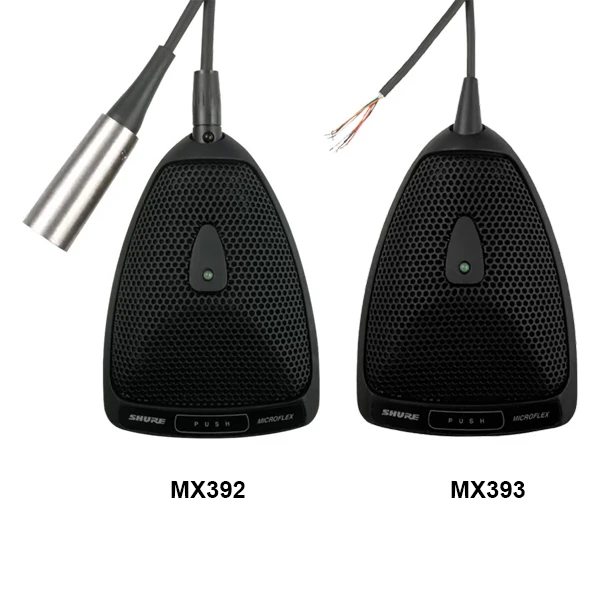

Micro Shure Microflex MX300 Series là loại micro tụ điện gắn trên bề mặt được thiết kế chủ yếu để gắn trên bàn hội nghị, sàn sân khấu và bục giảng. Độ nhạy cao và dải tần số rộng khiến chúng đặc biệt phù hợp để thu giọng nói và giọng hát trong các ứng dụng ghi âm và tăng cường âm thanh. Các hộp mực có thể hoán đổi cho nhau cung cấp cho trình cài đặt tính linh hoạt cao hơn và giúp dễ dàng định cấu hình lại phạm vi phủ sóng của micrô khi có nhu cầu. Các mẫu Shure MX392 và Shure MX393 bao gồm một bộ tiền khuếch đại bên trong.
Micro Shure MX300 Series tận dụng nguyên tắc, tại một rào cản hoặc ranh giới, mức áp suất âm thanh tăng gấp đôi. Khi được đặt gần bề mặt ranh giới đủ lớn, micrô có độ nhạy cao hơn 6 dB và tỷ lệ âm thanh trực tiếp đến âm vang lớn hơn khoảng 3 dB.
Các đặc trưng nổi bật
Shure MX392, Shure MX392BE và Shure MX393 có đầu vào và đầu ra logic có thể lập trình. Ngoài ra, họ cung cấp các lợi ích sau:
- Đáp ứng tần số phẳng trên toàn dải giọng hát cho âm thanh không màu
- Hộp mực có thể hoán đổi cho nhau cung cấp lựa chọn mẫu cực cho từng ứng dụng
- Kiểu dáng đẹp, thiết kế cấu hình thấp để gắn trên bề mặt
- Nút tắt tiếng có thể lập trình
- Chỉ dẫn
- Đầu vào/đầu ra logic để điều khiển từ xa hoặc sử dụng với máy trộn tự động
- Lọc RF
Biến thể mô hình
The polar pattern of the included cartridge is indicated by a model number suffix:
- /C Cardioid
- /S Supercardioid
- /O Omnidirectional
- /N Cartridge not included

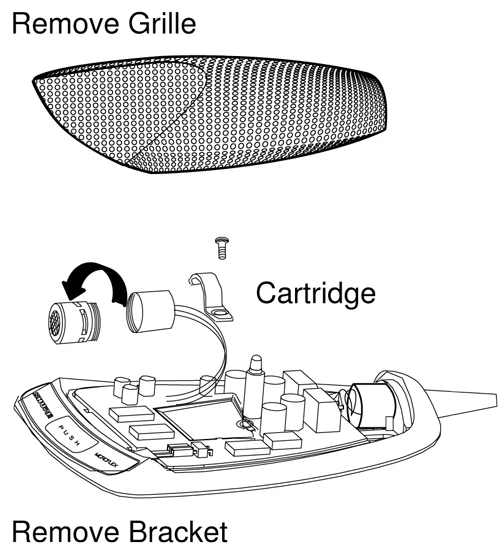

Interchangeable Cartridges
Micrô microflex sử dụng các hộp mực có thể hoán đổi cho nhau cho phép bạn chọn kiểu cực cho các cài đặt khác nhau.

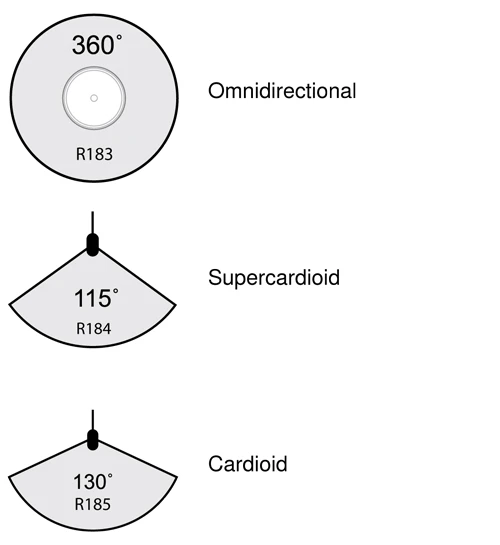

Cartridge Polar Patterns
Thông số kỹ thuật micro Shure Microflex MX300 Series
Tất cả các phép đo được thực hiện với micrô gắn trên bề mặt gỗ (76 x 76 cm)
Kiểu
Tụ điện
Phản hồi thường xuyên
50–17000 Hz
Polar Pattern
| MX392/C, MX392BE/C, MX393/C | Cardioid |
| MX392/S, MX392BE/S, MX393/S | Supercardioid |
| MX392/O, MX392BE/O, MX393/O | Omnidirectional |
Trở kháng đầu ra
180 Ω
Cấu hình đầu ra
Hoạt động cân bằng
Sensitivity
@ 1 kHz, open circuit voltage
| Cardioid | –30 dBV/Pa |
| Supercardioid | –28 dBV/Pa |
| Omnidirectional | –22 dBV/Pa |
1 Pa=94 dB SPL
Maximum SPL
1 kHz at 1% THD, 1 kΩ load
| Cardioid | 119 dB |
| Supercardioid | 118 dB |
| Omnidirectional | 111 dB |
Self Noise
A-weighted
| Cardioid | 23 dB SPL |
| Supercardioid | 21 dB SPL |
| Omnidirectional | 15 dB SPL |
Signal-to-Noise Ratio
Ref. 94 dB SPL at 1 kHz
| Cardioid | 71 dB |
| Supercardioid | 73 dB |
| Omnidirectional | 80 dB |
Dynamic Range
1 kΩ load, @ 1 kHz
96 dB
Common Mode Rejection
10 Hz to 100 kHz
45 dB, minimum
Clipping Level
at 1% THD
–6 dBV (0.5 V)
Phân cực
Áp suất âm dương trên màng loa tạo ra điện áp dương trên chân 2 so với chân 3 của đầu nối XLR đầu ra.
Công tắc tắt tiếng
50–20000 Hz
–50 dB tối thiểu
Kết nối logic
| LED IN | Hoạt động thấp (≤1.0V), tương thích với TTL. Điện áp cực đại tuyệt đối: 0,7V đến 50V. |
| ĐĂNG NHẬP | Hoạt động thấp (≤0,5V), chìm tới 20mA, tương thích với TTL. Điện áp tối đa tuyệt đối: 0,7V đến 24V (tối đa 50V đến 3kΩ). |
Cáp
| MX392 | Cáp đi kèm dài 3½ m (12 ft) với cặp âm thanh được che chắn và ba dây dẫn để điều khiển logic , không đầu nối |
| MX392BE | Cáp đi kèm dài 3½ m (12 ft) với cặp âm thanh được che chắn và ba dây dẫn để điều khiển logic , đầu ra, lối ra phía dưới |
| MX393 | Cáp có thể tháo rời 3½ m (12 ft) với đầu nối âm thanh 3 chân |
Cân nặng
172 g (0 . 38 lbs )
Điều kiện môi trường
| Nhiệt độ hoạt động | -18-57 °C (0-135 °F ) |
| Nhiệt độ bảo quản | -29-74 °C (-20-165 °F ) |
| Độ ẩm tương đối | 0-95 % |
Yêu cầu nguồn điện
11-52 V một chiều , 2 . 0mA _
