Thông tin Thiết bị hội nghị Cisco Webex Room 70 Panorama

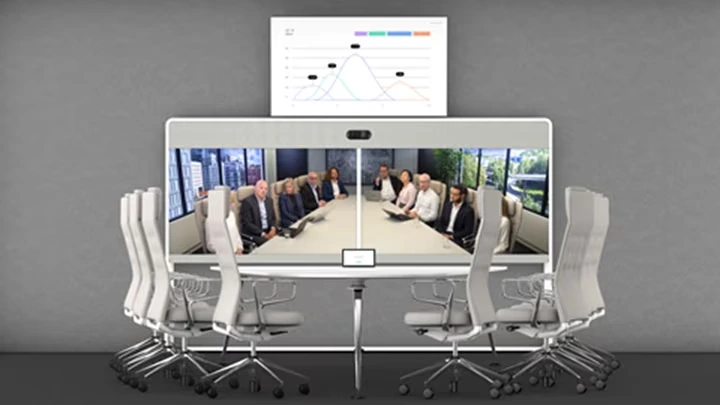

Cisco Webex Room 70 Panorama (CS-ROOM70-PANO-K9) là sản phẩm cộng tác video cao cấp trong danh mục Cisco Webex Room Series. Cisco Webex Room 70 Panorama bao gồm: một codec mạnh mẽ, một camera bốn, hai màn hình 4K 70 inch và một màn hình 4K 65 inch hoặc 55 inch, với loa và micrô tích hợp* – rất lý tưởng cho các phòng có sức chứa tối đa 14 người. Nó cung cấp các công nghệ camera phức tạp mang đến khả năng quay video toàn cảnh, theo dõi người nói và tự động đóng khung cho các phòng có quy mô vừa và lớn. Sản phẩm này có nhiều chức năng và trải nghiệm, đồng thời được thiết kế để có thể dễ dàng mở rộng cho tất cả các không gian và phòng hội nghị lớn của bạn, cho dù được đăng ký tại cơ sở hay với Cisco Webex thông qua Đám mây cộng tác của Cisco.
* Micrô tích hợp chỉ để theo dõi người nói
Tính năng và lợi ích của Cisco Webex Room 70 Panorama
Tính năng
Những lợi ích
Đặc điểm thiết kế
Một trong những hệ thống video mạnh mẽ và giàu tính năng nhất hiện có với chất lượng âm thanh và video tốt nhất
Video chính toàn cảnh
Bộ giải mã cộng tác video UHD (4K) thế hệ tiếp theo
Camera HD hoàn toàn tự động thế hệ tiếp theo
Bao gồm 3 màn hình. Hai màn hình 70 inch dành cho video và một màn hình 65 inch hoặc 55 inch dành cho trình chiếu
Mọi thứ bạn cần trong một thiết bị (màn hình, loa, codec, camera, giao diện người dùng cảm ứng, micrô, phụ kiện lắp đặt)
Bộ giá đỡ treo tường, cố định trên sàn hoặc giá đỡ đứng tự do
Màn hình thuyết trình 65 inch phía trên hệ thống – chỉ có giá đỡ treo tường hoặc đặt trên sàn cố định trên tường
Hệ thống hiển thị 55 inch bên dưới – chỉ đứng trên sàn cố định trên tường hoặc đứng tự do
Giải pháp 1080p và 2160p tuân thủ tiêu chuẩn – tương thích với video dựa trên tiêu chuẩn mà không làm mất tính năng
Cuộc họp thông minh
Mang lại chế độ xem thông minh cho các phòng có kích thước vừa và lớn bằng camera tích hợp, kín đáo
Video toàn cảnh – sử dụng nhiều ống kính máy ảnh cùng nhau để tạo chế độ xem toàn cảnh rộng
Tổng quan tốt nhất – tự động phát hiện người tham gia cuộc họp và cung cấp khung hình lý tưởng
Theo dõi loa – phát hiện và chuyển đổi giữa các loa đang hoạt động và cung cấp khung hình lý tưởng
Trải nghiệm âm thanh tuyệt vời với loa tích hợp và micrô bên ngoài
Tự động đánh thức – hệ thống “đánh thức” khi có người bước vào phòng và nhận ra họ thông qua thiết bị di động của họ
Dễ dàng điều khiển bằng Cisco Webex Room Navigator hoặc bằng thiết bị hỗ trợ ứng dụng Cisco Webex ™
Hỗ trợ hội nghị chuyển đổi để có bố cục nâng cao và bật video trên nhiều màn hình
Tham gia các phiên viết bảng trắng Webex từ ứng dụng Webex; nhận thông báo trên màn hình về nội dung bảng trắng được chia sẻ (được hỗ trợ trên các thiết bị đã đăng ký trên đám mây)
Cộng tác HD với video 1080p60 và nội dung 2160p15
Trải nghiệm tham gia cuộc họp được đơn giản hóa với One Button To Push (OBTP)
Bảo mật đầu cuối
Bài thuyết trình thông minh
Sử dụng ba màn hình cho video và nội dung
Hỗ trợ ba nguồn nội dung cho các cuộc họp địa phương
Chia sẻ nội dung 4K (cục bộ 30 khung hình/giây; từ xa 15 khung hình/giây)
Chia sẻ nội dung có dây hoặc không dây (hỗ trợ Cisco Intelligence Proximity để chia sẻ nội dung với thiết bị di động và chia sẻ không dây từ máy Mac và PC)
Tích hợp thông minh
Số liệu – đếm số người trong phòng, cho phép phân tích để lập kế hoạch nguồn lực tốt hơn
Hỗ trợ Wi-Fi
Dễ dàng điều khiển các thiết bị ngoại vi trong phòng như đèn, vách ngăn phòng và rèm trực tiếp từ bộ điều khiển Cisco Webex Room Navigator thông qua các API có thể tùy chỉnh (yêu cầu bộ xử lý hệ thống điều khiển bên thứ ba bên ngoài)
Các tính năng hiệu suất
Độ phân giải tối ưu lên tới 1080p60
H.323/SIP lên tới 16 Mbps điểm tới điểm
6 đầu vào video đồng thời – ba đầu vào 4K và ba đầu vào full HD
Kết nối trực tiếp tối đa 8 micrô với codec
Âm thanh full duplex với âm thanh nổi chất lượng cao
Giao diện lập trình ứng dụng đầy đủ (API)
Bảo vệ chống mất gói Cisco Media Assure (Cisco ClearPath cũng được hỗ trợ)
Được xây dựng cho đám mây và cơ sở
Tính linh hoạt khi đăng ký tại chỗ hoặc trên đám mây thông qua Webex
Phần cứng được tối ưu hóa để chạy trên nền tảng đám mây, mang lại trải nghiệm tuyệt vời trong các phòng và không gian chung với khả năng truy cập dễ dàng vào các hội nghị được tổ chức
Thông số kỹ thuật Cisco Webex Room 70 Panorama
Thông số kỹ thuật
Mô tả
Khả năng tương thích phần mềm
Phần mềm điểm cuối cộng tác của Cisco Phiên bản 9.14.5 trở lên hoặc Cisco Webex RoomOS

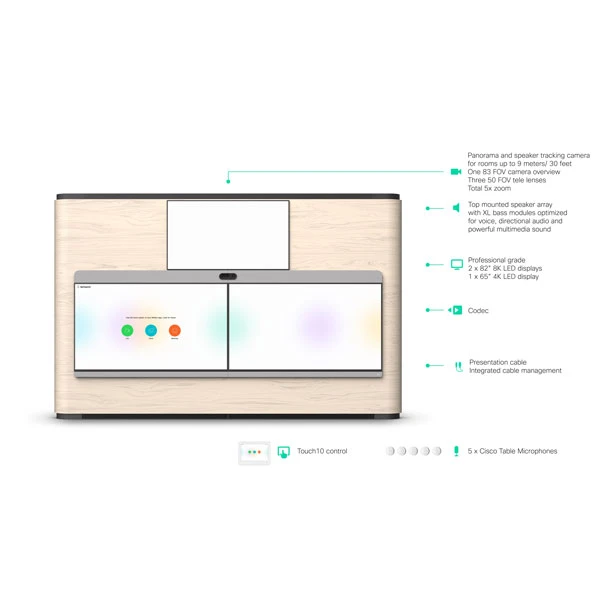

Các thành phần mặc định trong Webex Room 70 Panorama
Cisco Webex Codec Pro cho Room 70 Panorama
Camera bốn Cisco Webex
2x màn hình chính 70 inch
1x màn hình thuyết trình 65 inch hoặc 55 inch có giá đỡ
Loa
Bộ điều khiển Cisco Webex Room Navigator
Bộ giá đỡ treo tường, cố định trên sàn hoặc đứng tự do
Màn hình thuyết trình 65 inch phía trên hệ thống – chỉ có giá đỡ treo tường hoặc đặt trên sàn cố định trên tường
Hệ thống hiển thị 55 inch bên dưới – chỉ đứng trên sàn cố định trên tường hoặc đứng tự do
3x Micrô để bàn của Cisco (có phích cắm khối Euro)
2x cáp trình bày (HDMI – HDMI), cáp LAN và cáp nguồn
Displays
Màn hình chính (2 cái)
Màn hình TFT-LCD 2x 70 inch, đèn LED chiếu sáng cạnh
Độ phân giải: 3840 x 2160 (16:9)
Tỷ lệ tương phản: Điển hình 4000:1
Góc nhìn:
+/- 88 độ (điển hình)
+/- 70 độ (tối thiểu)
Thời gian phản hồi: Thông thường 6 mili giây
Độ sáng:
230 cd/m2 @ 7200K (mặc định)
260 cd/m2 @ 10.000K
Tùy chọn hiển thị bản trình bày 65 inch
Samsung LH65QMREBCCXEN
Màn hình VA-LCD 65 inch, đèn LED cạnh
Độ phân giải: 3840 x 2160 (16:9), 4K UHD
Tỷ lệ tương phản: Điển hình 4000:1
Góc nhìn: +/-89 độ
Thời gian phản hồi: Thông thường 8 mili giây
Độ sáng: 300 cd/m2
Tùy chọn hiển thị bản trình bày 55 inch
Samsung LH55QMREBCCXEN
Màn hình VA-LCD 55 inch, đèn LED cạnh
Độ phân giải: 3840 x 2160 (16:9), 4K UHD
Tỷ lệ tương phản: Điển hình 4000:1
Góc nhìn: +/-89 độ
Thời gian phản hồi: Thông thường 8 mili giây
Độ sáng: 300 cd/m2
Các thành phần phần cứng tùy chọn
Micrô để bàn bổ sung
Băng thông
Tốc độ lên tới 16 Mbps điểm tới điểm
Firewall traversal
Công nghệ Cisco Expressway™
Truyền tải tường lửa H.460.18, H.460.19
Tiêu chuẩn video
H.264, H.265, H.263 chỉ dành cho tương tác TANDBERG ™ MXP (xem hướng dẫn quản trị)
Đầu vào video
Hai đầu vào HDMI hỗ trợ các định dạng lên tới tối đa 1080p60 (đang sử dụng)
Ba đầu vào HDMI hỗ trợ các định dạng lên tới UHD tối đa (3840 x 2160) @ 30 khung hình/giây, bao gồm HD1080p60
Một đầu vào 3G-SDI/HD-SDI hỗ trợ các định dạng lên tới tối đa 1080p60
Dữ liệu nhận dạng hiển thị mở rộng (EDID)
Kiểm soát Điện tử Tiêu dùng (CEC) 2.0
Đầu ra video
Hai đầu ra HDMI hỗ trợ các định dạng lên tới 3840 x 2160@60 khung hình/giây (4Kp60) (được sử dụng cho màn hình chính)
Một đầu ra HDMI hỗ trợ các định dạng lên tới 3840 x 2160@30 khung hình/giây (4Kp30) (được sử dụng để hiển thị bản trình bày)
Kiểm soát Điện tử Tiêu dùng (CEC) 2.0
Mã hóa và giải mã
Luồng video: Full HD 1080p60
Luồng nội dung: 4K 2160p15
Tiêu chuẩn âm thanh
G.711, G.722, G.722.1, G.729AB, 64 kbps và 128 kbps MPEG4 AAC-LD đơn âm và âm thanh nổi, OPUS
Tính năng âm thanh
Âm thanh 20 kHz chất lượng cao
Tám bộ khử tiếng vang âm thanh riêng biệt
Bộ trộn âm thanh tám cổng
Tám bộ cân bằng có thể gán
Kiểm soát khuếch đại tự động (AGC)
Tự động giảm tiếng ồn
Đồng bộ hóa môi chủ động
Đầu vào âm thanh
Tám micrô, nguồn ảo 48V, đầu nối Euroblock, mỗi micrô có bộ khử tiếng vang và giảm tiếng ồn riêng biệt; tất cả các micrô có thể được đặt ở mức đường truyền cân bằng
Ba HDMI, kỹ thuật số: đầu vào PC/DVD âm thanh nổi
Đầu ra âm thanh (bên ngoài)
Sáu đầu ra mức dòng cân bằng, đầu nối Euroblock
Ba đầu ra HDMI (được sử dụng cho màn hình nhúng)
Đầu vào HDMI số 1 hỗ trợ Kênh trả lại âm thanh (ARC). Đầu ra âm thanh tới camera quad
Hệ thống âm thanh
Tích hợp loa đa kênh và âm trầm toàn dải
Đáp ứng tần số – 45 Hz đến 20 kHz
Mức đầu ra tối đa SPL 104dB @ 1m
Theo dõi loa
Mảng micrô 6 thành phần để theo dõi loa chính xác
Dual stream
Luồng kép H.239 (H.323)
Luồng kép Giao thức điều khiển sàn nhị phân (BFCP) (Giao thức khởi tạo phiên [SIP])
Hỗ trợ độ phân giải lên tới 3840 x 2160p15 (4Kp15) và 1080p60
Chia sẻ không dây
Cisco Webex client (up to 3840 x 2160p5)
Máy khách tiệm cận thông minh của Cisco (lên tới 1920 x 1080p5)
Giao thức
H.323 (Không hỗ trợ video toàn cảnh)
Giao thức khởi tạo phiên (SIP)
Webex
Mã hóa nhúng
H.323 và SIP điểm tới điểm
Dựa trên tiêu chuẩn: H.235 v3 và Tiêu chuẩn mã hóa nâng cao (AES-128 hoặc 256)
Tạo và trao đổi khóa tự động
Tính năng mạng IP
Tra cứu DNS cho cấu hình dịch vụ
Các dịch vụ khác biệt (Chất lượng dịch vụ [QoS])
Quản lý băng thông thích ứng IP (bao gồm kiểm soát luồng)
Tự động phát hiện người gác cổng
Phát động và đệm hát nhép
Âm sắc đa tần số (DTMF) âm kép H.245 ở H.323
Âm DTMF trong SIP, RFC 4733
Hỗ trợ ngày và giờ bằng Giao thức thời gian mạng (NTP)
Giảm tốc độ dựa trên mất gói
Quay số bằng Bộ nhận dạng tài nguyên thống nhất (URI)
TCP/IP
Giao thức cấu hình máy chủ động (DHCP)
Xác thực mạng 802.1X
Mạng LAN ảo 802.1Q
802.1p (QoS và Lớp dịch vụ [CoS])
Cisco Media Assure và ClearPath
Kiểm soát cuộc gọi
Đám mây cộng tác của Cisco/Webex
Trình quản lý Truyền thông Hợp nhất của Cisco (UCM)
Đăng ký bản địa với UCM
Yêu cầu UCM Phiên bản 10.5.2 trở lên với gói thiết bị cho Phòng 70 Toàn cảnh
Máy chủ Truyền thông Video của Cisco (VCS)
Đăng ký bản địa với VCS
Video toàn cảnh không được hỗ trợ trên H323
Bộ quản lý Cisco TelePresence® (TMS)
Hỗ trợ Room 70 Toàn cảnh bắt đầu từ phiên bản TMS 15.11
Hỗ trợ mạng IPv6
Hỗ trợ ngăn xếp cuộc gọi đơn cho cả H.323 và SIP
IPv4 và IPv6 xếp chồng kép cho DHCP, SSH, HTTP, HTTPS, DNS, DiffServ
Hỗ trợ cả cấu hình IP tĩnh và tự động, cấu hình tự động địa chỉ không trạng thái và DHCPv6
Tính năng bảo mật
Quản lý bằng HTTPS và SSH
Mật khẩu quản trị IP
Mật khẩu truy cập tính năng quản trị trên Bộ điều khiển cảm ứng
Tắt dịch vụ IP
Bảo vệ cài đặt mạng
Quản lý chứng chỉ
Hỗ trợ Chức năng ủy quyền cấp chứng chỉ (CAPF) để tăng cường bảo mật
Chứng chỉ do nhà sản xuất cài đặt (MIC)
Chứng chỉ quan trọng tại địa phương (LSC)
Chứng chỉ số X.509 (nhị phân được mã hóa DER); cả hai định dạng DER và Base-64 đều được chấp nhận đối với chứng chỉ máy khách và máy chủ; hỗ trợ các chứng chỉ có kích thước khóa 1024, 2048 và 4096
Phương tiện codec giao diện mạng
Một Ethernet (RJ-45) 10/100/1000 cho mạng LAN
Hai Ethernet (RJ-45) 10/100/1000 để ghép nối trực tiếp với máy ảnh
Hai Ethernet (RJ-45) 10/100/1000 với Cấp nguồn qua Ethernet (PoE). Một thiết bị dành riêng để ghép nối trực tiếp với Cisco Webex Room Navigator
Wi-Fi 802.11a/b/g/n/ac 2,4 GHz/5 GHz cho mạng LAN
2×2 Nhiều đầu vào và nhiều đầu ra (MIMO)
Các giao diện khác
2x Cổng USB A, USB-B, uUSB, lỗ kim khôi phục cài đặt gốc
Power
Nguồn điện tự động cảm nhận
100-240 VAC, 50/60 Hz
Hệ thống màn hình kép: trung bình 470W
Màn hình thuyết trình 55 inch: trung bình 126W *
Màn hình thuyết trình 65 inch: trung bình 152W *
* Công suất tiêu thụ trong điều kiện hoạt động bình thường như được xác định trong IEC 60950-1
Nhiệt độ và độ ẩm hoạt động
Nhiệt độ môi trường xung quanh 0° đến 35° C (32° đến 95° F)
Độ ẩm tương đối (RH) 20% đến 90%
Độ cao hoạt động tối đa: 3000 mét (9842 ft.)
Nhiệt độ bảo quản và vận chuyển
-20° đến 60° C (-4° đến 140° F) ở độ ẩm tương đối 10% đến 90% (không ngưng tụ)
Kích thước
Cisco Webex Room 70 Panorama với màn hình thuyết trình 65 inch và giá đứng trên sàn:
Chiều rộng: 124,65 in (3166 mm)
Chiều cao: 104,41 inch (2652 mm)
Độ sâu: 4,76 inch (121 mm)
Trọng lượng: 546,8 lb (248 kg)
Cisco Webex Room 70 Panorama với màn hình thuyết trình 65 inch và giá treo tường:
Chiều rộng: 124,65 in (3166 mm)
Chiều cao: 102,28 inch (2598 mm)
Độ sâu: 4,76 inch (121 mm)
Trọng lượng: 560 lb (254 kg)
Cisco Webex Room 70 Panorama với màn hình thuyết trình 55 inch bên dưới và đặt trên sàn:
Chiều rộng: 124,65 in (3166 mm)
Chiều cao: 75,63 inch (1921 mm)
Độ sâu: 4,76 inch (121 mm)
Trọng lượng: 519 lb (235,5 kg)
Tổng quan về camera
Camera siêu HD 5K
Hỗ trợ đầu ra video lên tới 1080p60
Cảm biến hình ảnh 15,1 MP
1/1.7 CMOS
Zoom kỹ thuật số 5x (3 ống kính tele, mỗi ống kính có trường nhìn ngang 50°)
Khẩu độ f/2.0
Trường nhìn ngang 83°; Trường nhìn dọc 51,5°
Tự động lấy khung hình (âm thanh + nhận diện khuôn mặt)
