Mô tả
DAG2000-24S là một cổng VoIP analog đa chức năng cung cấp khả năng kết nối liền mạch giữa mạng điện thoại dựa trên IP và điện thoại cũ (POTS), máy fax và hệ thống PBX. Với giao diện RJ11 và RJ21 tiêu chuẩn, thiết bị cung cấp tối đa 24 cổng FXS. Nó cung cấp giao thức SIP tiêu chuẩn và tương thích với các nền tảng IMS / NGN hàng đầu và các hệ thống Điện thoại IP dựa trên SIP. Nó phù hợp lý tưởng cho các doanh nghiệp vừa và nhỏ, trung tâm cuộc gọi và môi trường đa địa điểm cần dịch vụ VoIP.
DAG2000-24S hỗ trợ giao thức SIP tiêu chuẩn và nó tương thích với các nền tảng IMS / NGN hàng đầu và các hệ thống điện thoại IP dựa trên SIP.

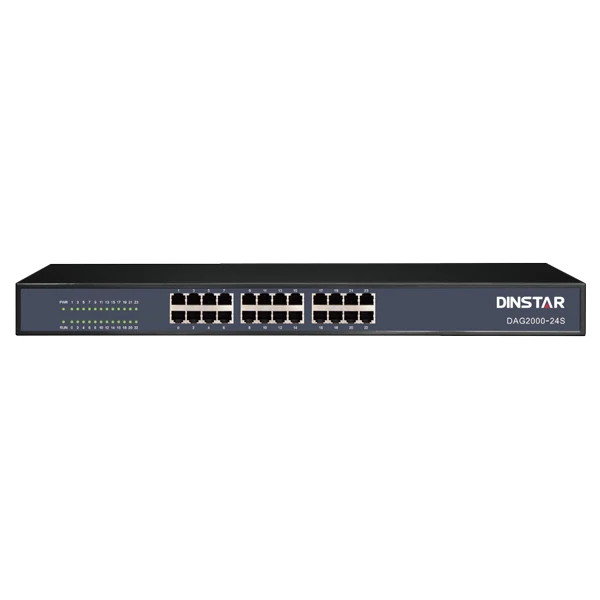

Dinstar DAG2000-24S – Cổng VoIP tiết kiệm chi phí
– 24 cổng FXS, 4 LAN
– Hỗ trợ SIP, IMS
– T.38 Fax
– Gói định tuyến & quay số linh hoạt
– Tương thích với các công tắc softswitch, IP PBX và máy chủ SIP hàng đầu
Độ ổn định và độ tin cậy cao
– Hệ thống hoạt động nhúng
– Thiết kế phần cứng đã được thị trường chứng minh
– Độ tin cậy cấp nhà cung cấp dịch vụ
– Chuyển đổi dự phòng máy chủ SIP chính / phụ
– Bảo mật TLS / SRTP
Quản lý dễ dàng
– Giao diện Web trực quan bao gồm Hướng dẫn cài đặt nhanh
– Hỗ trợ SNMP & TR-069
– Cấp phép tự động
– Hệ thống quản lý đám mây Dinstar
– Sao lưu và khôi phục cấu hình
– Công cụ gỡ lỗi trong giao diện web
Các tính năng của gateway Dinstar DAG2000-24S
– IPv6, IPv4
– SIP / IMS
– SIP v2.0 (RFC3261) dựa trên UDP / TCP / TLS
– Fax qua T.38 và Chuyển qua
– QoS: Gắn thẻ VLAN L3 DIFFServ, 802, 1P / Q
– Ghi âm giọng nói
– Tự động nâng cấp và cấu hình chương trình cơ sở qua HTTP / HTTPS
– Thư thoại
– Quay số Pluse
– MWI
– Đường dài 5 km
– Nhạc đang chờ
– Chờ cuộc gọi
– Chuyển cuộc gọi (Blind transfer, Attend transfer)
– Chuyển tiếp cuộc gọi (Vô điều kiện, Không trả lời)
– Quay số nhanh
– Không làm phiền (DND)
– Hội nghị 3 chiều
– Hunting group
– Nhật ký hệ thống & CDR
– Gói định tuyến và quay số linh hoạt
– Sao lưu và khôi phục
– SNMP / TR-069
– TLS / SRTP
Mô hình lắp đặt Dinstar DAG2000-24S
Kịch bản ứng dụng của DAG2000-24/ 32S được hiển thị như sau:
Hình 1-1 Kịch bản ứng dụng của DAG2000-24/ 32S
Khả năng tương thích của Dinstar DAG2000-24S
Thông số kỹ thuật Dinstar DAG2000-24S
1. Giao diện vật lý
Sức chứa
24 * FXS với RJ11
1 * RJ21, 50 mã PIN
Giao diện Ethernet:
4 * LAN, 10 / 100Mbps, RJ-45
Bảng điều khiển:
1 * RS232, 115200b / giây
2. Voice & FAX
– G.711A/U law, G.723.1, G.729 A/B, G.726, AMR,iLBC
– Chế độ im lặng
– Tạo tiếng ồn thoải mái (CNG)
– Phát hiện hoạt động giọng nói (VAD)
– Loại bỏ tiếng vang (G.168), lên đến 128ms
– Bộ đệm Jitter thích ứng (Động)
– Hook Flash
– Kiểm soát tăng có thể lập trình
– T.38 / Đi qua
– Fax tốc độ cao lên đến 14,4kbps
– Modem / POS
– Chế độ DTMF: Tín hiệu / RFC2833 / INBAND
– VLAN 802.1P / 802.1Q (dữ liệu / thoại / VLAN quản lý)
– Layer3 QoS và DiffServ
3. Dịch vụ bổ sung
– Chờ cuộc gọi
– Blind Transfer
– Tham dự chuyển khoản
– Chuyển tiếp cuộc gọi khi bận
– Chuyển tiếp cuộc gọi khi không có trả lời
– Chuyển tiếp cuộc gọi vô điều kiện
– Đường dây nóng / Ngay lập tức
– Giữ máy
– Đừng làm phiền
– Hội nghị 3 chiều
– Chỉ báo chờ tin nhắn
4. FXS
– Đầu nối: RJ11 và RJ21
– Chế độ quay số: DTMF và Pulse
– Pulse: 10 và 20 PPS
– ID người gọi: Bản trình bày DTMF / FSK CLI
– Chiều dài cáp tối đa: 5 km
– Phân cực đảo ngược
– Âm báo tiến trình cuộc gọi có thể lập trình
5. Các tính năng của phần mềm
– Hunting Group
– ACL web
– Telnet ACL
– URL hành động
– PPPoE / IPv4 / IPv6
– Bản đồ số
– Tiền tố dựa trên quy tắc định tuyến
– Người gọi / Thao tác số được gọi
6. Bảo trì
– SNMP v1 / v2 / v3
– TR069
– Cấp phép tự động
– Web / Telnet
– Sao lưu / Khôi phục cấu hình
– Nâng cấp Firmware qua Web
– CDR
– Syslog (Cấp cứu, cảnh báo, quan trọng, lỗi cảnh báo, thông báo, thông tin, gỡ lỗi)
– Kiểm tra Ping / Tracert
– Network Capture
– Kiểm tra bên ngoài (GR909)
– NTP / Giờ tiết kiệm ánh sáng ban ngày
– IVR bảo trì cục bộ
– Quản lý dựa trên đám mây
7. VoIP
Giao thức:
SIP v2.0 (UDP/TCP),RFC3261
SDP,RTP(RFC2833), RFC3262,
3263,3264,3265,3515,2976,3311
– SIP TLS/SRTP
– RTP/RTCP, RFC2198, 1889
– RFC4028 Session Timer
– RFC3266 IPv6 in SDP
– RFC2806 TEL URI
– RFC3581 NAT,rport
– Primary/backup SIP server
– Outbound Proxy
– DNS SRV/ A Query/NATPR Query
– SIP Trunk
– Early Media/Early Answer
– NAT:STUN, Static/Dynamic NAT
8. Thuộc về môi trường
– Nguồn cung cấp: 100-240VAC, 50-60 Hz
– Công suất tiêu thụ: 40W (Điển hình)
– Nhiệt độ hoạt động: 0 ℃ ~ 45 ℃
– Nhiệt độ lưu trữ: -20 ℃ ~ 80 ℃
– Độ ẩm: 10% -90% không ngưng tụ
– Kích thước (W / D / H): 440 * 250 * 44mm
– Đơn vị Trọng lượng: 3.2kg
– Tuân thủ: CE, FCC
