Yealink MVC860 – Sơ đồ bố trí phòng họp tiêu chuẩn chi tiết
Yealink MVC860 là một hệ thống hội nghị trực tuyến được thiết kế đặc biệt cho các phòng họp vừa và lớn, mang đến sự kết hợp hoàn hảo giữa công nghệ video 4K, âm thanh chất lượng cao và khả năng triển khai linh hoạt. Bài viết này sẽ hướng dẫn chi tiết cách thiết kế sơ đồ bố trí phòng họp chuẩn với Yealink MVC860, giúp tối ưu hóa không gian và nâng cao trải nghiệm họp trực tuyến trong năm 2025.

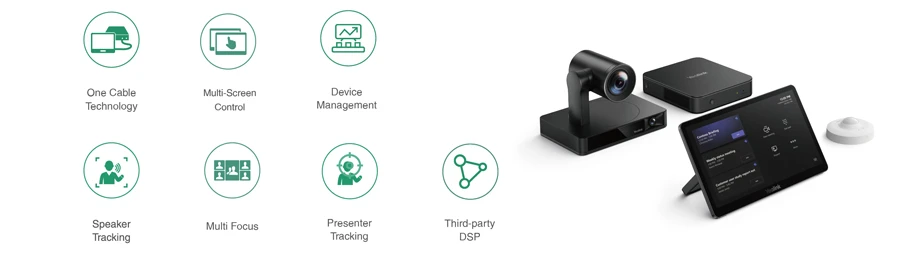

Tổng quan về Yealink MVC860

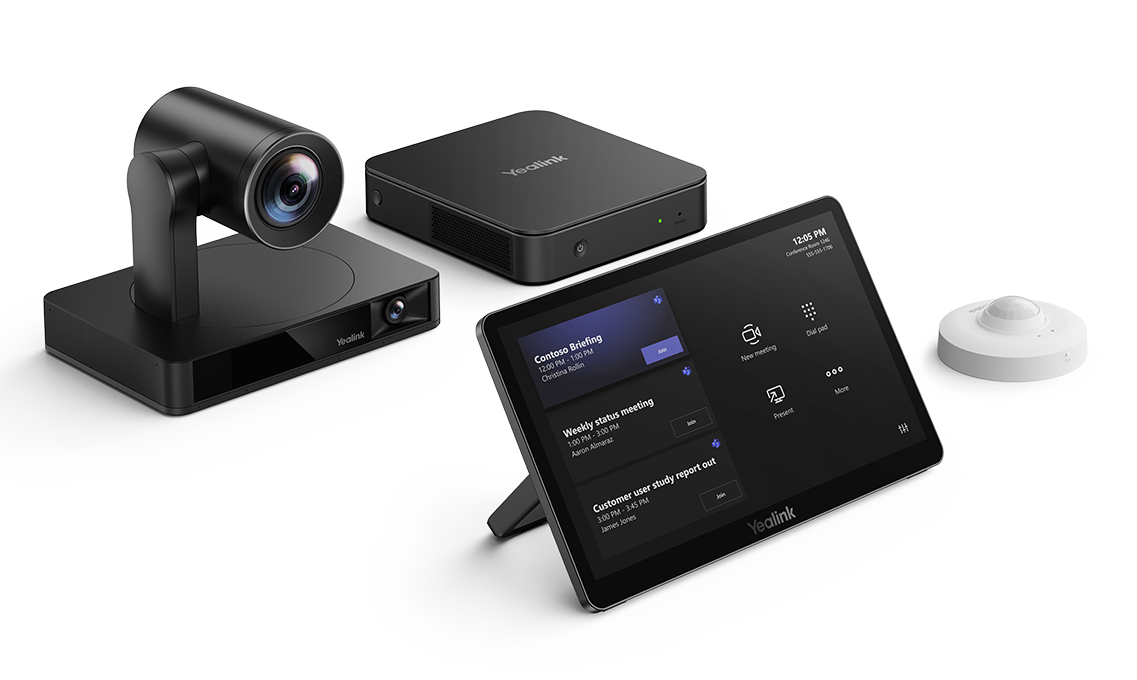

Yealink MVC860 được thiết kế đặc biệt cho các phòng họp vừa và lớn. Bộ thiết bị bao gồm mini-PC hiệu suất cao thế hệ mới MCore Pro, màn hình cảm ứng MTouch Plus và camera PTZ 4K thông minh UVC86.
Mini-PC thế hệ thứ ba MCore Pro của Yealink kết hợp giữa tính thẩm mỹ và tính thực tiễn, được trang bị 3 cổng HDMI và hỗ trợ EDID, mang đến giải pháp triển khai linh hoạt và đáng tin cậy cho các không gian họp chuyên nghiệp.
Màn hình cảm ứng MTouch Plus kích thước lớn 11.6 inch, viền siêu mỏng, là sản phẩm tiêu biểu trong thế hệ thứ ba của Yealink. MTouch Plus hỗ trợ nhiều bảng điều khiển hoạt động đồng thời (tính năng sẽ được hỗ trợ trong các phiên bản tương lai), cho phép nhiều người dùng cùng thao tác và điều khiển cuộc họp một cách đồng bộ. Ngoài ra, sản phẩm cũng hỗ trợ chia sẻ màn hình từ bên thứ ba (tính năng sắp được cập nhật).
Hệ thống được tích hợp cảm biến phòng họp RoomSensor của Yealink, giúp đánh thức thiết bị một cách ổn định và phát hiện môi trường phòng họp.
Các tính năng nổi bật
- MCore Pro – Mini-PC thế hệ thứ 3
- MTouch Plus – Màn hình cảm ứng thế hệ thứ 3
- Camera PTZ USB UVC86
- Cảm biến phòng họp RoomSensor
- Loa MSpeaker II (tùy chọn)
- Micro mảng VCM35 (tùy chọn)
- Micro không dây Wi-Fi VCM36-W (tùy chọn)
- Micro trần mảng VCM38 (tùy chọn)
- Micro không dây DECT CPW65 (tùy chọn)
- Bộ chia sẻ nội dung không dây WPP30 (tùy chọn)
- Bộ xử lý Intel® Core i5 thế hệ thứ 11
- Bộ nhớ: 8 GB (2 x 4GB)
- Ổ lưu trữ: SSD 128 GB
- Màn hình IPS viền siêu mỏng 11.6 inch
- Camera PTZ cảm biến 4K
- Camera PTZ với khả năng zoom HD 20.4x (12x quang học, 1.7x kỹ thuật số)
- Tự động đóng khung (Auto-framing)
- Theo dõi người phát biểu (Speaker Tracking)
Các yếu tố cần xem xét khi thiết kế sơ đồ phòng họp với Yealink MVC860
Để tạo ra một phòng họp chuẩn với Yealink MVC860, cần xem xét các yếu tố như kích thước phòng, số lượng người tham gia, vị trí thiết bị và khả năng tích hợp công nghệ. Dưới đây là các yếu tố chính:
- Kích thước phòng và số lượng người tham gia: Yealink MVC860 được thiết kế cho các phòng họp vừa và lớn (50-100 m², 12-20 người). Điều này yêu cầu không gian đủ rộng để đảm bảo mọi người tham gia đều nằm trong góc nhìn của camera và phạm vi thu âm của micro.
- Bố cục bàn họp: Các kiểu bố trí phổ biến bao gồm hình chữ U, hình chữ nhật hoặc dạng hội trường, tùy thuộc vào mục đích sử dụng (họp nội bộ, thuyết trình hoặc hội nghị đa bên).
- Vị trí thiết bị: Đặt camera, micro, loa và màn hình ở vị trí tối ưu để đảm bảo chất lượng hình ảnh và âm thanh.
- Quản lý dây cáp: Sử dụng giải pháp quản lý cáp của MCore (tích hợp dữ liệu và nguồn qua cáp CAT5e) để giảm thiểu lộn xộn và tăng tính thẩm mỹ.
- Âm thanh và ánh sáng: Đảm bảo phòng họp có âm thanh tốt (sử dụng vật liệu cách âm) và ánh sáng phù hợp để camera UVC86 hoạt động hiệu quả.
Sơ đồ bố trí phòng họp chuẩn với Yealink MVC860
Dưới đây là hướng dẫn chi tiết về cách bố trí phòng họp chuẩn với Yealink MVC860, bao gồm các sơ đồ mẫu cho các loại phòng họp khác nhau.
Sơ đồ giải pháp tích hợp âm thanh có dây cho phòng lớn Yealink MVC860
Khám phá giải pháp Microsoft Teams Room MVC860 với hệ thống âm thanh có dây tích hợp, được thiết kế dành cho các phòng họp lớn. Cấu hình này mang đến chất lượng âm thanh rõ ràng và trải nghiệm hội nghị truyền hình mượt mà, giúp nâng cao hiệu quả cộng tác.
- Loại phòng: Phòng tiêu chuẩn
- Nhà cung cấp dịch vụ: Microsoft Teams
- Bộ thiết bị chính: MVC860-C5-710

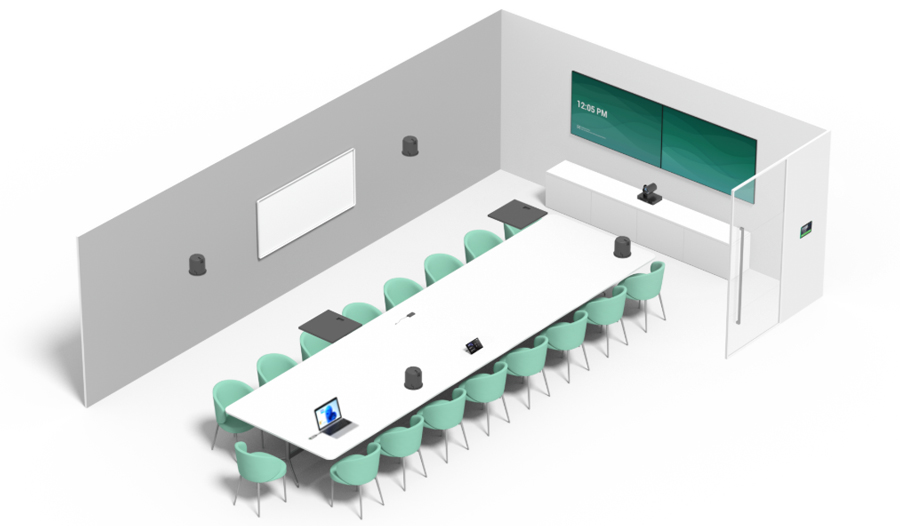

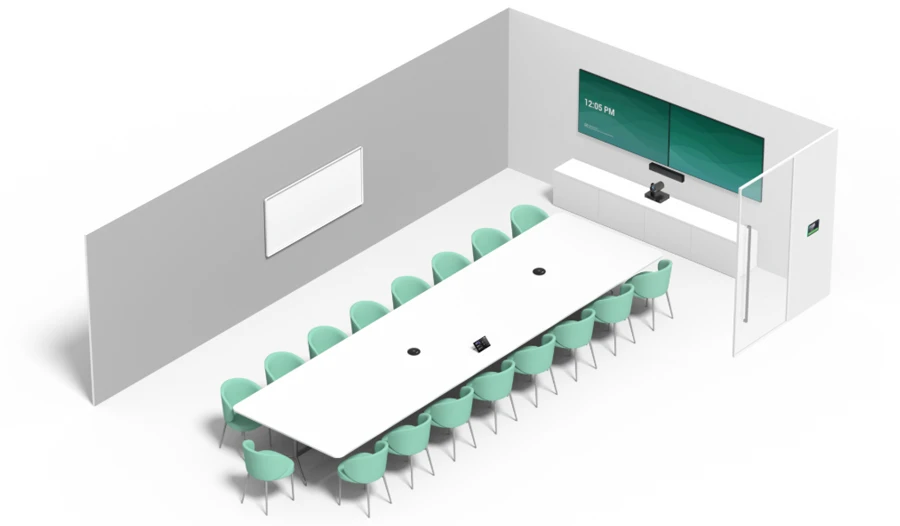

Sơ đồ 3D

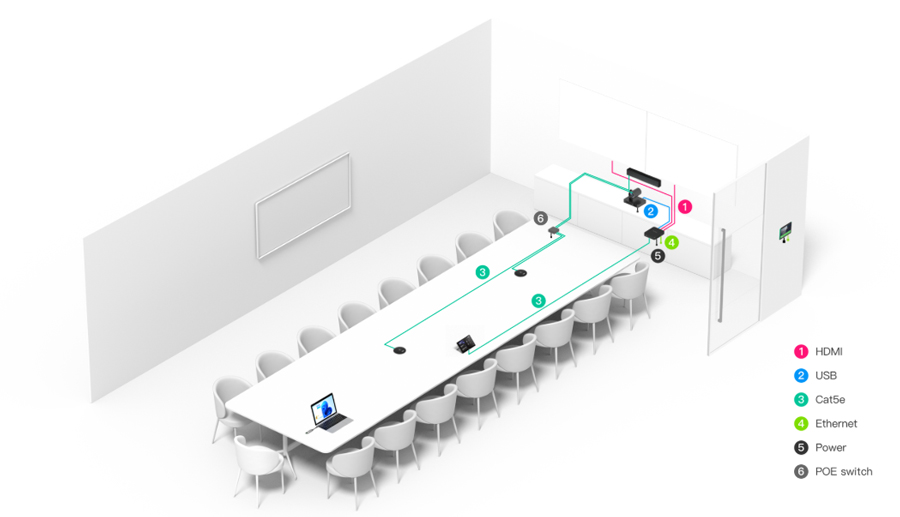

Sơ đồ đấu dây

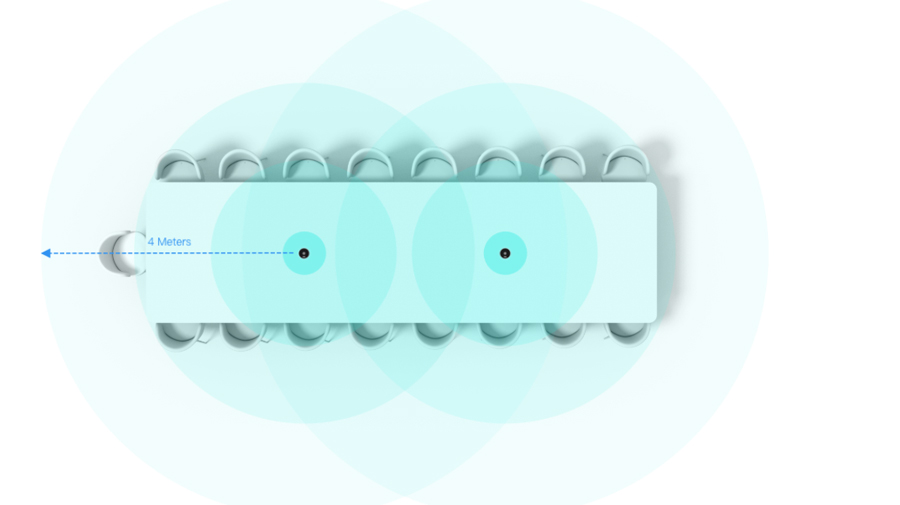

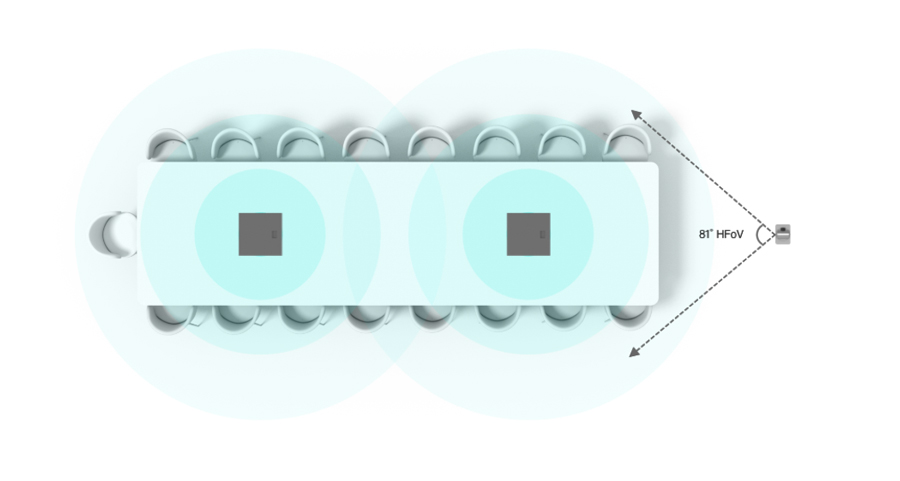

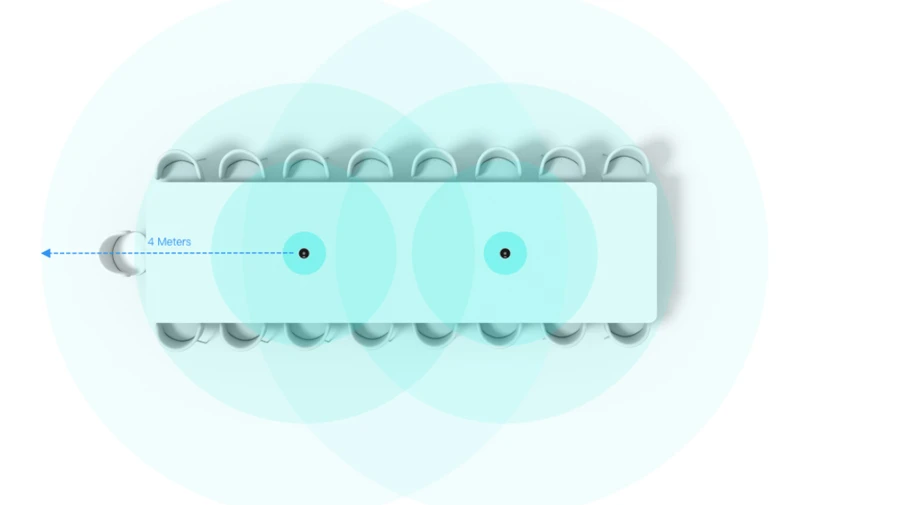

Sơ đồ cảnh thực tế
Danh sách sản phẩm
| Hình ảnh | SKU | Part Number | Loại | MÔ TẢ | Số lượng |
|---|---|---|---|---|---|

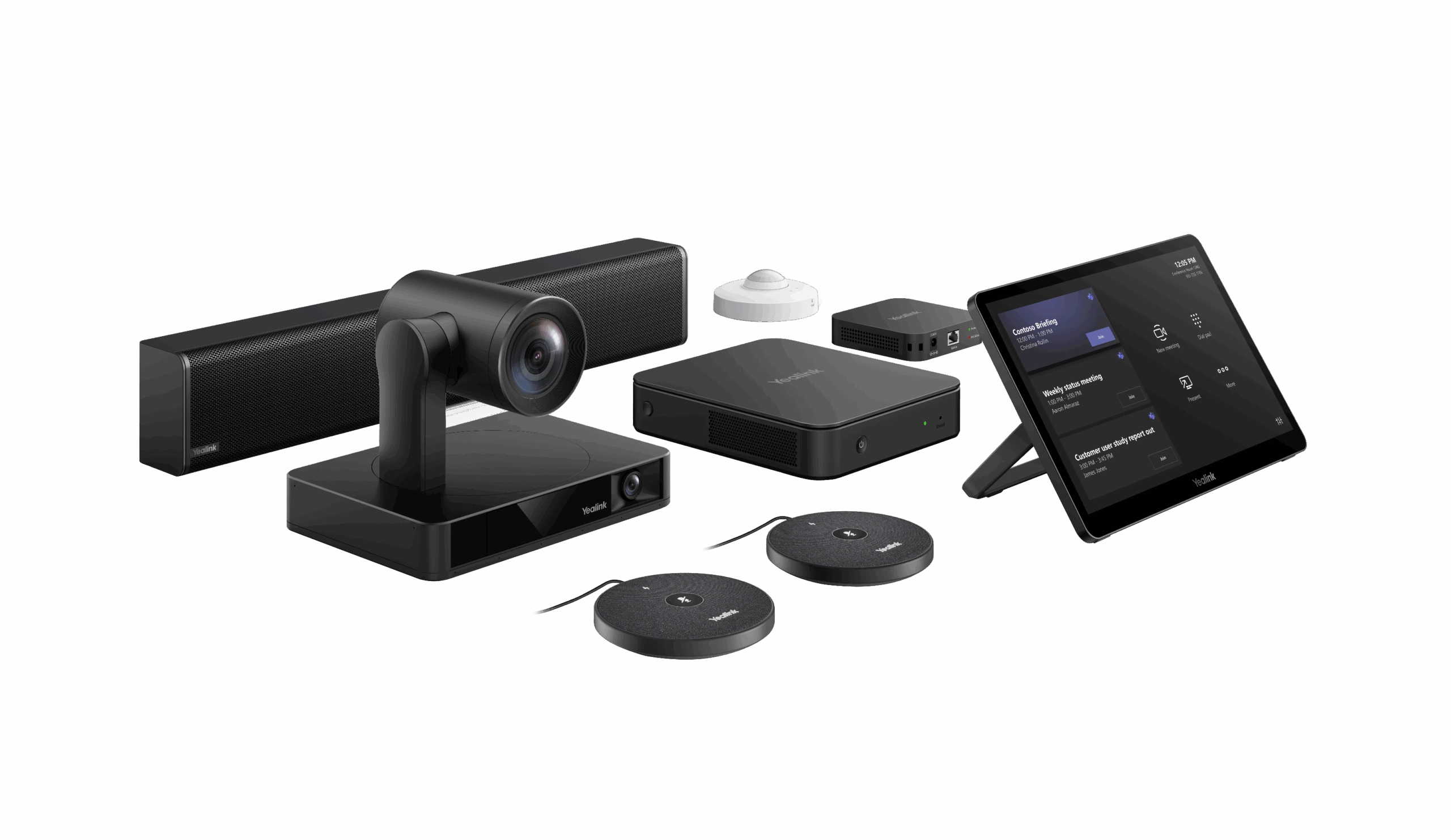

 | MVC860-C5-710 | 1106897 | Teams Room on Windows | Hệ thống Microsoft Teams Rooms nguyên bản dành cho các phòng họp vừa và lớn – 1x camera thông minh hai mắt UVC86 PTZ 4K, zoom quang học 12X, điều khiển từ xa VCR20, bộ đổi nguồn, giá treo tường và dây cáp; – Bộ Yealink MCoreKit-C5 (bao gồm mini-PC MCore Pro, màn hình cảm ứng MTouch Plus và cảm biến RoomSensor), bộ đổi nguồn, dây cáp và giá treo tường; – 2x micro mảng VCM35; – 1x loa Yealink MSpeaker II, bộ đổi nguồn và dây cáp; – 1x bộ chuyển mạch PoE RCH40 dùng cho kết nối âm thanh, kèm bộ đổi nguồn và dây cáp; – Mini-PC được cài sẵn hệ điều hành Windows 11 IoT Enterprise và bản quyền, ứng dụng – Microsoft Teams Rooms cùng plugin điều khiển camera Yealink; – Bao gồm bảo hành phần cứng 2 năm. | x 1 |

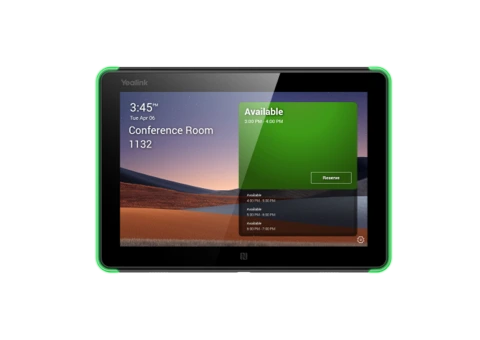

 | RoomPanel | 1303117 | Màn hình lập lịch 8 inch | Màn hình đặt lịch 8 inch chạy hệ điều hành Android – 1x Yealink RoomPanel (phiên bản dùng chung) – 1x bộ đổi nguồn – Bộ giá đỡ nghiêng 20° gắn tường hoặc kính – Bộ gá gắn âm tường hoặc kính – Bộ gá gắn bề mặt cho hộp điện tiêu chuẩn Mỹ 2-gang – Bao gồm bảo hành phần cứng 2 năm | x 1 |

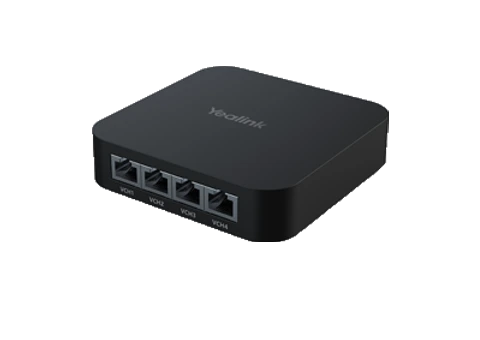

 | RCH40 E2 | 1303166 | POE Switch | Dùng để kết nối nhiều camera/micro/loa – 1x bộ chuyển mạch PoE 4 cổng – 1x bộ đổi nguồn – Bao gồm bảo hành phần cứng 2 năm | x 1 |
Giao diện tích hợp âm thanh DSP của bên thứ ba Yealink MVC860
Tối ưu hóa các giải pháp Teams Room quy mô lớn với Yealink MVC860, tích hợp âm thanh DSP của bên thứ ba cho chất lượng âm thanh cao cấp và khả năng cộng tác liền mạch.
- Loại phòng: Phòng họp lớn
- Nhà cung cấp dịch vụ: Microsoft Teams
- Bộ thiết bị chính: MVC860-C5-000
Sơ đồ 3D

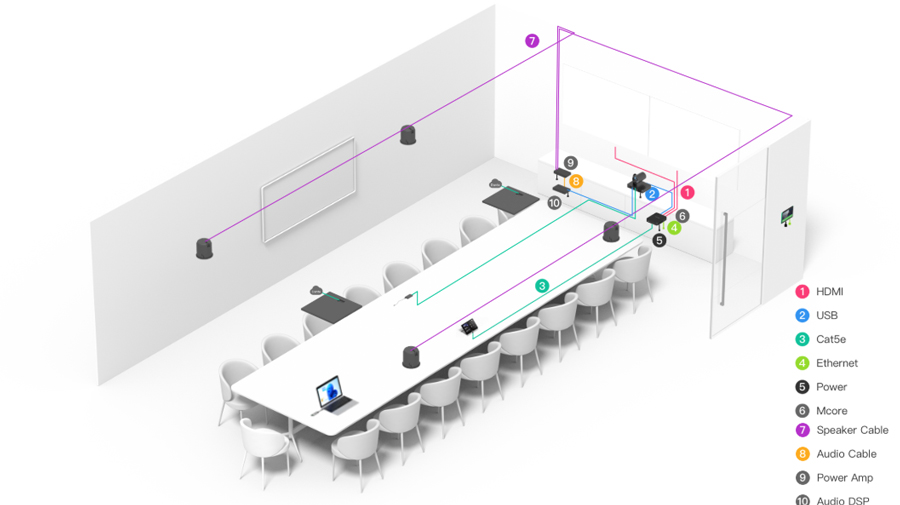

Sơ đồ đấu dây

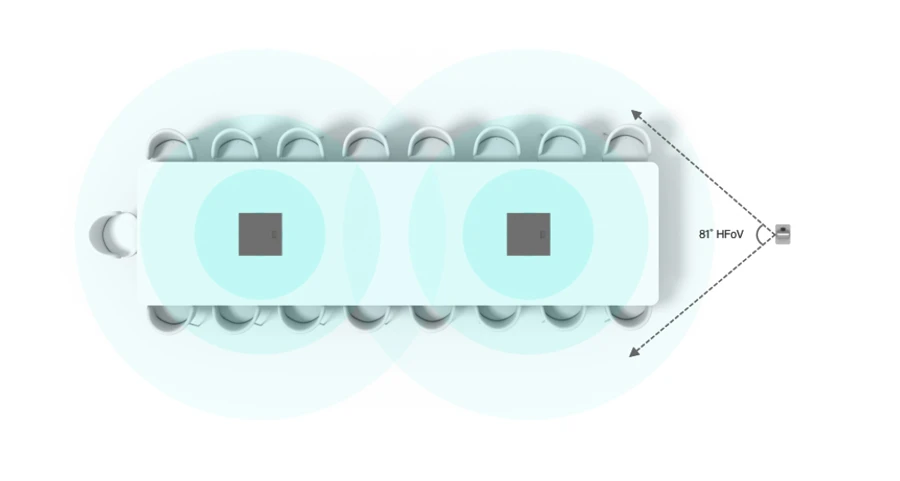

Sơ đồ cảnh thực tế
Danh sách sản phẩm
| Hình ảnh | SKU | Part Number | Loại | MÔ TẢ | Số lượng |
|---|---|---|---|---|---|
| MVC860-C5-710 | 1106897 | Teams Room on Windows | Hệ thống Microsoft Teams Rooms nguyên bản dành cho các phòng họp vừa và lớn – 1x camera thông minh hai mắt UVC86 PTZ 4K, zoom quang học 12X, điều khiển từ xa VCR20, bộ đổi nguồn, giá treo tường và dây cáp; – Bộ Yealink MCoreKit-C5 (bao gồm mini-PC MCore Pro, màn hình cảm ứng MTouch Plus và cảm biến RoomSensor), bộ đổi nguồn, dây cáp và giá treo tường; – 2x micro mảng VCM35; – 1x loa Yealink MSpeaker II, bộ đổi nguồn và dây cáp; – 1x bộ chuyển mạch PoE RCH40 dùng cho kết nối âm thanh, kèm bộ đổi nguồn và dây cáp; – Mini-PC được cài sẵn hệ điều hành Windows 11 IoT Enterprise và bản quyền, ứng dụng – Microsoft Teams Rooms cùng plugin điều khiển camera Yealink; – Bao gồm bảo hành phần cứng 2 năm. | x 1 |
| RoomPanel | 1303117 | Màn hình lập lịch 8 inch | Màn hình đặt lịch 8 inch chạy hệ điều hành Android – 1x Yealink RoomPanel (phiên bản dùng chung) – 1x bộ đổi nguồn – Bộ giá đỡ nghiêng 20° gắn tường hoặc kính – Bộ gá gắn âm tường hoặc kính – Bộ gá gắn bề mặt cho hộp điện tiêu chuẩn Mỹ 2-gang – Bao gồm bảo hành phần cứng 2 năm | x 1 |
 | DSP Audio | DSP Audio | Giải pháp âm thanh DSP được chứng nhận của Microsoft | x 1 | |

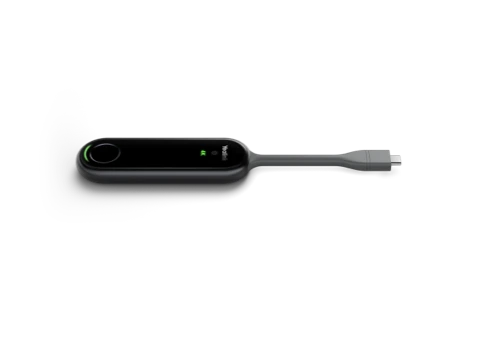

 | WPP30 | 1303112 | Chia sẻ nội dung không dây | – 1x Thiết bị chia sẻ nội dung không dây WPP30 – Bao gồm bảo hành phần cứng 2 năm | x 1 |

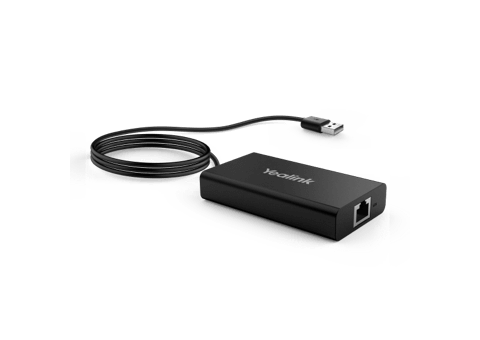

 | MVC-BYOD-Extender | 1303113 | BYOD-Extender | Bộ mở rộng BYOD cho Phòng Teams và Phòng Zoom – 1 Bộ mở rộng BYOD – 1 Cáp CAT5e dài 7,5m – Bao gồm bảo hành phần cứng 2 năm | x 1 |

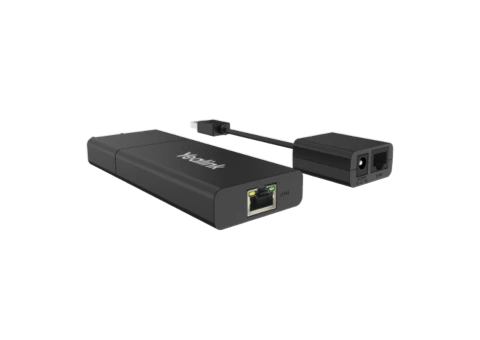

 | USB2CAT5E-EXT | Bộ mở rộng USB qua cáp CAT5E lên đến 40 mét – 1 bộ thu USB sang CAT5e – 1 bộ phát USB sang CAT5e – 1 bộ chuyển đổi nguồn – Bao gồm bảo hành phần cứng 2 năm | x 1 |
Bố trí phòng họp hình chữ U với Yealink MVC860 và giải pháp âm thanh trần
Tối ưu hóa chức năng Teams Room trong thiết lập hội nghị hình chữ U với MVC860, tích hợp âm thanh trần để tăng cường độ rõ nét và giao tiếp liền mạch.
- Loại phòng: Phòng họp hình chữ U
- Nhà cung cấp dịch vụ: Microsoft Teams
- Bộ thiết bị chính: MVC860-C5-000

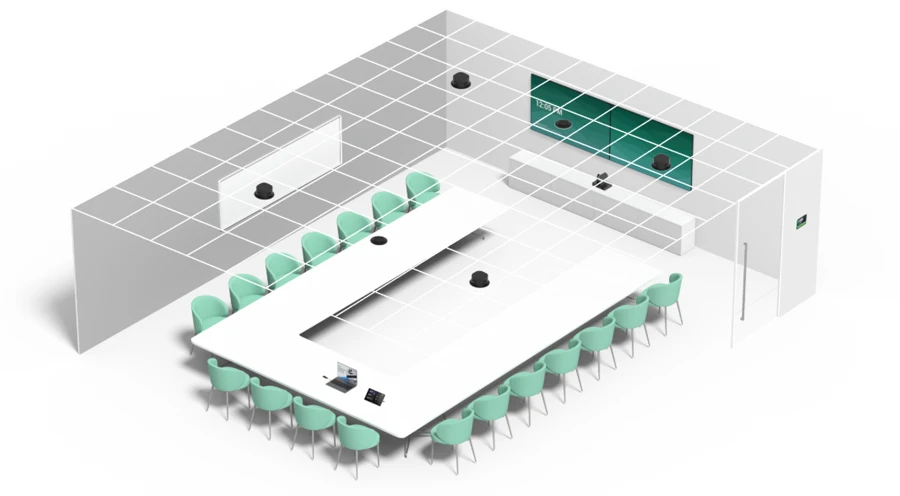

Sơ đồ 3D

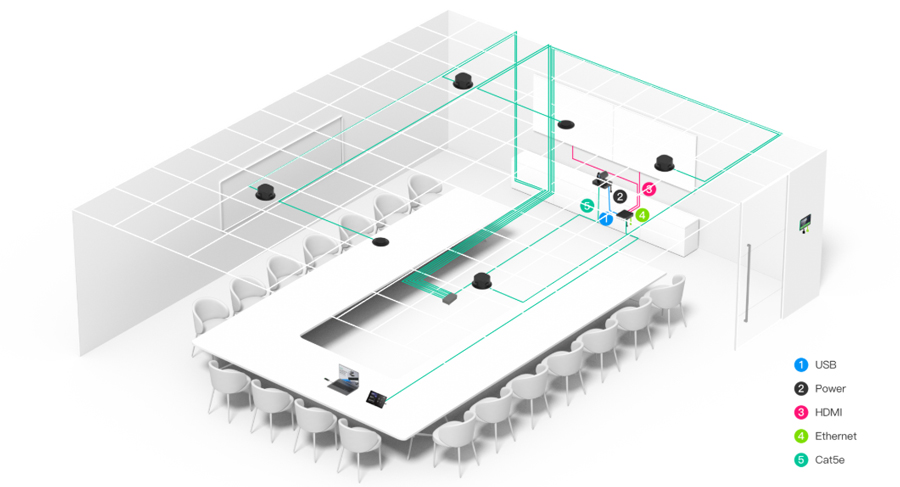

Sơ đồ đấu dây

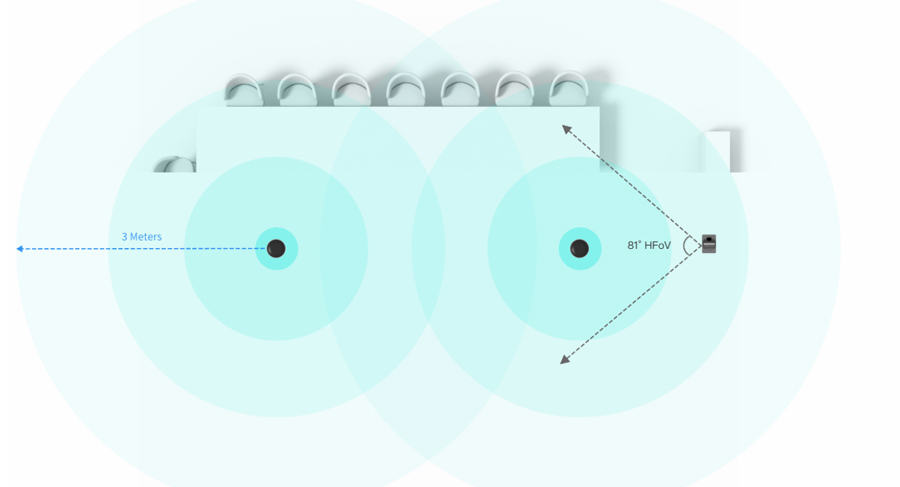

Sơ đồ cảnh thực tế
Danh sách sản phẩm
| Hình ảnh | SKU | Part Number | Loại | Mô tả | Số lượng |
|---|---|---|---|---|---|

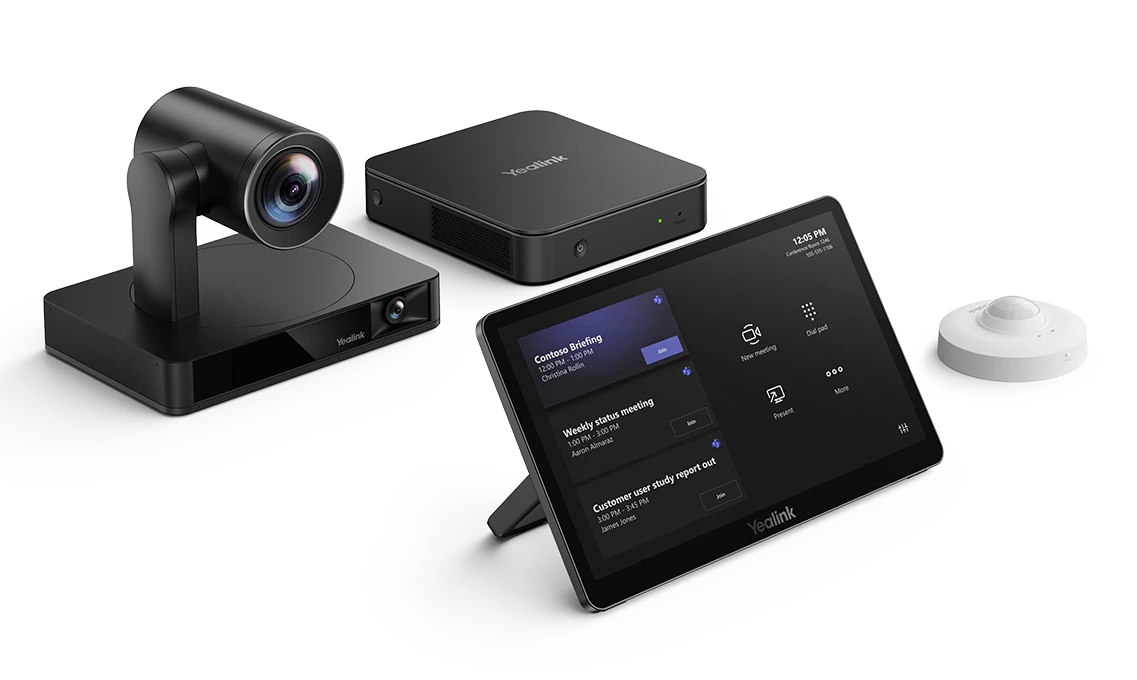

 | MVC860-C5-000 | 1106984 | Teams Room on Windows | Hệ thống Microsoft Teams Rooms gốc dành cho phòng họp cỡ vừa và lớn – 1 camera thông minh PTZ quang học 4K UVC86 12X, điều khiển từ xa VCR20, bộ đổi nguồn, giá đỡ treo tường và cáp; – Yealink MCoreKit-C5 (bao gồm mini-PC MCore Pro, MTouch Plus và RoomSensor), bộ đổi nguồn, cáp và giá đỡ treo tường; – Máy tính mini-PC được cài đặt sẵn hệ điều hành Windows 11 IoT Enterprise và bản quyền, ứng dụng Microsoft Teams Rooms, cũng như Yealink Camera Control Plug-in; – Bao gồm bảo hành phần cứng 2 năm. | x 1 |
| RoomPanel | 1303117 | Màn hình đặt lịch 8 inch | Màn hình đặt lịch 8 inch chạy hệ điều hành Android – 1x Yealink RoomPanel (phiên bản dùng chung) – 1x bộ đổi nguồn – Bộ gá nghiêng 20° gắn tường hoặc kính – Bộ gá gắn âm tường hoặc kính – Bộ gá gắn bề mặt cho hộp điện tiêu chuẩn Mỹ 2-gang – Bảo hành phần cứng 2 năm | x 1 |

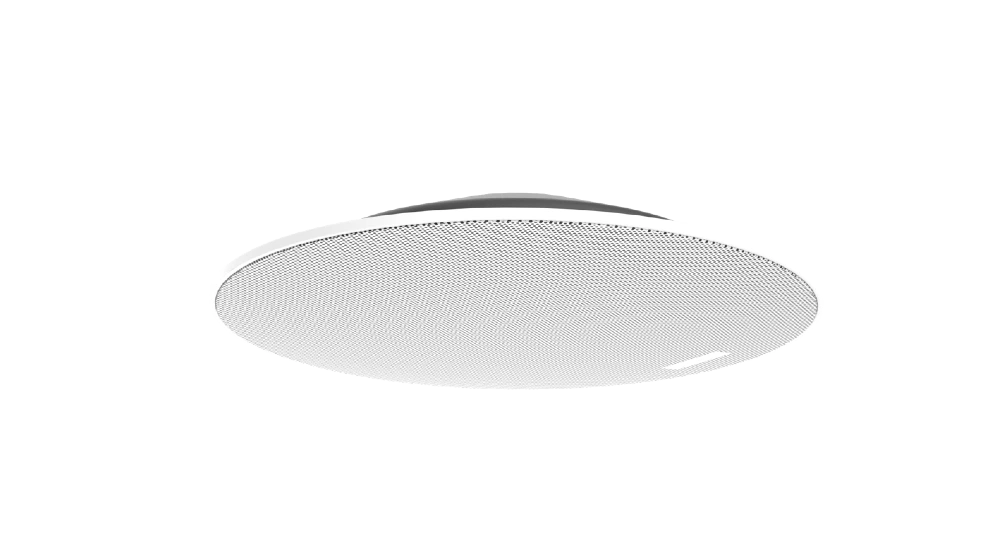

 | CM20 | 1303095 | Ceiling Mic | – 1x micro trần SkySound CM20 – 1x nắp lưới trắng – 1x nắp lưới đen – 1x bộ gá lắp trần – 1x nắp chống bụi – Bảo hành phần cứng 2 năm | x 2 |

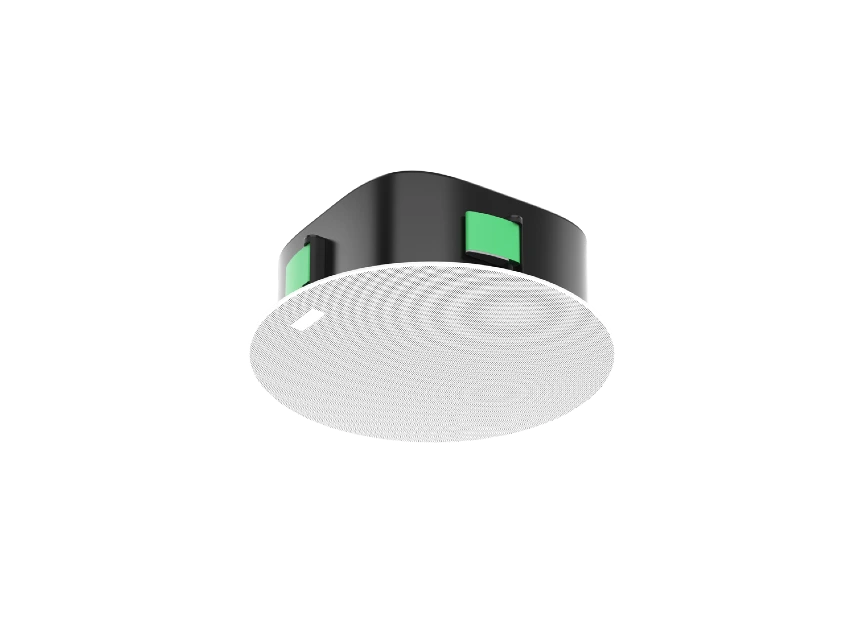

 | CS10 | 1303094 | Ceiling Speaker | – 1x loa trần SkySound CS10 – 1x nắp lưới trắng – 1x bộ gá lắp trần – 1x nắp chống bụi – Bảo hành phần cứng 2 năm | x 4 |
| WPP30 | 1303112 | Chia sẻ nội dung không dây | – 1 x Pod chia sẻ nội dung không dây WPP30 – Bao gồm bảo hành phần cứng 2 năm | x 1 |
 | PSU-PD65W-USBC/USBC(1.5M) | Bộ đổi nguồn PD dùng cho MTouch Plus và BYOD-BOX – 1x bộ đổi nguồn PD 65W kèm cáp USB-C dài 1.5m | x 1 | ||
| RCH40 E2 | 1303166 | POE Switch | Dùng để kết nối nhiều camera/micro/loa – 1x bộ chuyển mạch PoE 4 cổng – 1x bộ đổi nguồn – Bảo hành phần cứng 2 năm | x 2 |
Các câu hỏi thường gặp về Yealink MVC860
1. Yealink MVC860 được thiết kế cho mục đích gì?
Yealink MVC860 được thiết kế chuyên dụng cho các phòng họp vừa và lớn, mang đến trải nghiệm Microsoft Teams Rooms tích hợp với hiệu suất video và âm thanh thông minh.
2. Có thể sử dụng nhiều hơn một bảng điều khiển MTouch Plus không?
Có. MTouch Plus hỗ trợ điều khiển đồng bộ nhiều bảng điều khiển, do đó nhiều người dùng có thể vận hành giao diện cuộc họp cùng lúc — một tính năng đặc biệt hữu ích trong các thiết lập hội nghị lớn hơn hoặc chia nhỏ.
3. Những tùy chọn micro nào được hỗ trợ?
MVC860 hỗ trợ cả micro có dây (VCM35, VCM38) hoặc không dây (VCM36-W, CPW65) để thu âm, đặt trên bàn làm việc, lắp đặt trên trần nhà và các tình huống triển khai phòng họp đa dạng khác.
4. MVC860 có hỗ trợ BYOD (Thiết bị cá nhân mang theo) không?
Có. MVC860 cung cấp giải pháp BYOD linh hoạt bằng cách hỗ trợ trình chiếu không dây Yealink WPP30 và các công cụ chia sẻ màn hình của bên thứ ba. Chỉ cần cắm hoặc ghép nối thiết bị của bạn để chia sẻ nội dung ngay lập tức ở độ phân giải 1080P/30fps, cho phép trải nghiệm họp mượt mà và hiệu quả mà không cần thiết lập phức tạp.
Kết luận
Việc thiết kế sơ đồ bố trí phòng họp chuẩn với Yealink MVC860 không chỉ đảm bảo hiệu suất tối ưu mà còn mang lại trải nghiệm hội nghị trực tuyến chuyên nghiệp và hiệu quả. Với các thành phần như camera UVC86, micro linh hoạt, và bảng điều khiển MTouch Plus, Yealink MVC860 là lựa chọn lý tưởng cho các phòng họp vừa và lớn. Bằng cách tuân theo các hướng dẫn bố trí trên, bạn có thể tạo ra một không gian làm việc thông minh, đáp ứng mọi nhu cầu hội nghị trong năm 2025.
