Cách sử dụng gateway VoIP GSM/3G/4G Yeastar TG Series

Cách sử dụng gateway VoIP GSM/3G/4G Yeastar TG Series

Cảm ơn bạn đã chọn gateway VoIP GSM/3G/4G Yeastar TG Series.

Hướng dẫn này sẽ giúp bạn tìm hiểu cách vận hành và quản lý gateway TG của bạn. Trong hướng dẫn này, chúng tôi mô tả mọi chi tiết về chức năng và cấu hình của gateway TG series. Chúng tôi bắt đầu bằng cách giả định rằng bạn quan tâm đến cổng chuỗi TG và quen thuộc với mạng và các lĩnh vực CNTT khác.

Hướng dẫn này giải thích cách định cấu hình các cổng dòng Yeastar TG sau:

An toàn khi làm việc với điện

  • Không sử dụng bộ đổi nguồn của bên thứ 3.
  • Không bật nguồn thiết bị trong khi cài đặt.
  • Không làm việc trên thiết bị, kết nối hoặc ngắt kết nối cáp khi có sét đánh.

Tổng quan về Yeastar TG Series

Gateway VoIP Yeastar TG200

Bảng điều khiển phía trước TG200

Tổng quan về Yeastar TG Series
STTTính năngMô tả
(1)Nút resetNhấn và giữ trong 10 giây để khôi phục cài đặt gốc
(2)Đèn LED nguồnCho biết trạng thái nguồn.
– On: nguồn được bật.
– Off: nguồn bị tắt.
(3)RUN LEDCho biết trạng thái hệ thống.
– Nhấp nháy: hệ thống đang hoạt động bình thường.
– Static Green / Off: hệ thống gặp sự cố.
(4)LAN PortCổng Ethernet RJ45 thích ứng 10/100.
(5)Đèn LED mô-đun di độngCho biết trạng thái mô-đun di động.
– Màu xanh lá cây tĩnh: mô-đun và thẻ SIM được lắp vào đang hoạt động bình thường.
– Nháy chậm: không phát hiện thấy thẻ SIM hoặc cổng hoạt động không bình thường.
– Nhấp nháy nhanh: có cuộc gọi đang diễn ra trên cổng.
– Tắt: không có mô-đun nào được lắp vào hoặc mô-đun bị hỏng.
(6)Khe cắm thẻ SIMGắn thẻ SIM vào khe cắm thẻ SIM.

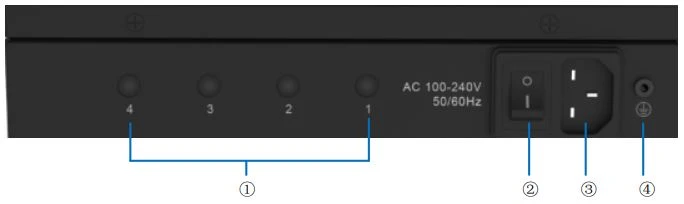

Bảng điều khiển phía sau gateway TG200

Bảng điều khiển phía sau gateway TG200
STTTính năngMô tả
(1)Đầu nối ăng tenKết nối với Ăng ten GSM / 3G / 4G. Cổng 3 và Cổng 4 không hợp lệ.
(2)Công tắc điệnNhấn nút này để bật / tắt thiết bị.
(3)Giao diện nguồnKết nối nguồn điện được cung cấp với cổng
(4)Grounding EarthBảo vệ nhân viên và thiết bị.

Gateway VoIP Yeastar TG400

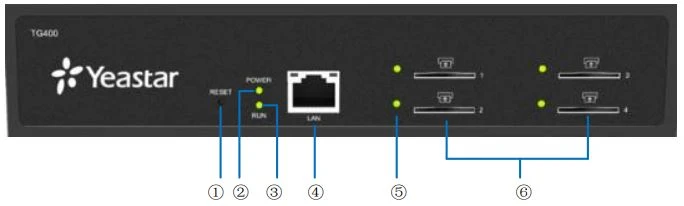

Bảng điều khiển phía trước gateway TG400

Bảng điều khiển phía trước gateway TG400
STTTính năngMô tả
(1)Nút resetNhấn và giữ trong 10 giây để khôi phục cài đặt gốc
(2)Power LEDCho biết trạng thái nguồn.
– On: nguồn được bật.
– Off: nguồn bị tắt.
(3)RUN LEDCho biết trạng thái hệ thống.
– Nhấp nháy: hệ thống đang hoạt động bình thường.
– Static Green / Off: hệ thống gặp sự cố.
(4)LAN PortCổng Ethernet RJ45 thích ứng 10/100.
(5)Đèn LED mô-đun di độngCho biết trạng thái mô-đun di động.
– Màu xanh lá cây tĩnh: mô-đun và thẻ SIM được lắp vào đang hoạt động bình thường.
– Nháy chậm: không phát hiện thấy thẻ SIM hoặc cổng hoạt động không bình thường.
– Nhấp nháy nhanh: có cuộc gọi đang diễn ra trên cổng.
– Tắt: không có mô-đun nào được lắp vào hoặc mô-đun bị hỏng.
(6)Khe cắm thẻ SIMGắn thẻ SIM vào khe cắm thẻ SIM.

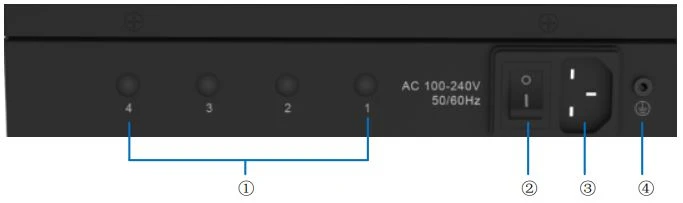

Bảng điều khiển phía sau gateway TG400

Bảng điều khiển phía sau gateway TG400
STTTính năngMô tả
(1)Đầu nối ăng tenKết nối với Ăng-ten GSM / 3G / 4G
(2)Công tắc điệnNhấn nút này để bật / tắt thiết bị.
(3)Giao diện NguồnKết nối nguồn điện được cung cấp với cổng.
(4)Grounding EarthProtects the personnel and the equipment.

Gateway VoIP Yeastar TG800

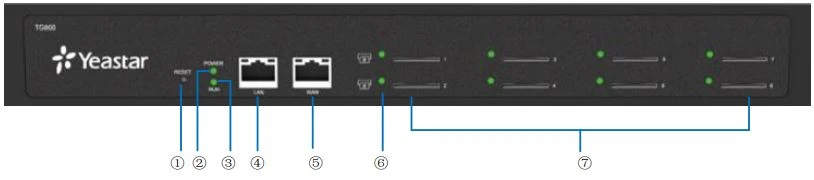

Bảng điều khiển phía trước gateway TG800

Bảng điều khiển phía trước gateway TG800
STTTính năngMô tả
(1)Nút resetNhấn và giữ trong 10 giây để khôi phục cài đặt gốc
(2)Power LEDCho biết trạng thái nguồn.
– On: nguồn được bật.
– Off: nguồn bị tắt.
(3)RUN LEDCho biết trạng thái hệ thống.
– Màu xanh lá cây nhấp nháy: hệ thống đang hoạt động bình thường.
– Static Green / Off: hệ thống gặp sự cố.
(4)LAN PortCổng Ethernet RJ45 thích ứng 10/100.
(5)WAN PortCổng Ethernet RJ45 thích ứng 10/100.
(6)Đèn LED mô-đun di độngCho biết trạng thái mô-đun di động.
– Màu xanh lá cây tĩnh: mô-đun và thẻ SIM được lắp vào đang hoạt động bình thường.
– Nháy chậm: không phát hiện thấy thẻ SIM hoặc cổng hoạt động không bình thường.
– Nhấp nháy nhanh: có một cuộc gọi đang diễn ra trên cổng.
– Tắt: không có mô-đun nào được lắp vào hoặc mô-đun bị hỏng.
(7)Khe cắm thẻ SIMGắn thẻ SIM vào khe cắm thẻ SIM.

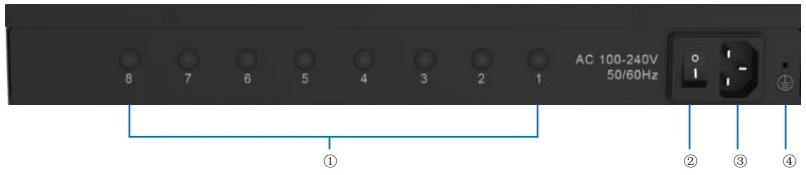

Bảng điều khiển phía sau gateway TG800

Bảng điều khiển phía sau gateway TG800
STTTính năngmô tả
(1)Đầu nối ăng tenKết nối với Ăng ten GSM / 3G / 4G.
(2)Công tắc điệnNhấn nút này để bật / tắt thiết bị.
(3)Giao diện nguồnKết nối nguồn điện được cung cấp với cổng.
(4)Grounding EarthProtects the personnel and the equipment.

Gateway VoIP Yeastar TG1600

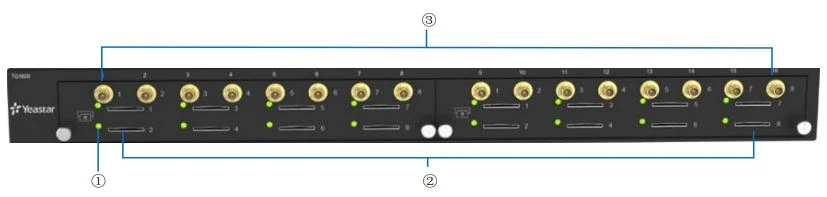

Bảng điều khiển phía trước gateway TG1600

Bảng điều khiển phía trước gateway TG1600
STTTính năngMô tả
(1)Đèn LED mô-đun di độngCho biết trạng thái mô-đun di động.
– Màu xanh lá cây tĩnh: mô-đun và thẻ SIM được lắp vào đang hoạt động bình thường.
– Nháy chậm: không phát hiện thấy thẻ SIM hoặc cổng hoạt động không bình thường.
– Nhấp nháy nhanh: có cuộc gọi đang diễn ra trên cổng.
– Tắt: không có mô-đun nào được lắp vào hoặc mô-đun bị hỏng.
(2)Khe cắm thẻ SIMGắn thẻ SIM vào khe cắm thẻ SIM.
(3)Đầu nối ăng tenKết nối với Ăng ten GSM / 3G / 4G.

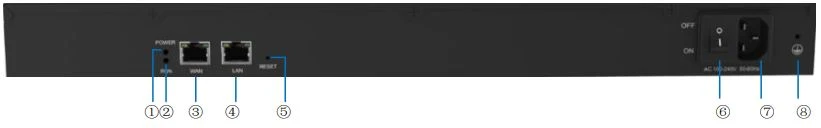

Bảng điều khiển phía sau gateway TG1600

Bảng điều khiển phía sau gateway TG1600
STTTính năngmô tả
(1)Đèn LED nguồnCho biết trạng thái nguồn.
– On: nguồn được bật.
– Off: nguồn bị tắt.
(2)RUN LEDCho biết trạng thái hệ thống.
– Màu xanh lá cây nhấp nháy: hệ thống đang hoạt động bình thường.
– Static Green / Off: hệ thống gặp sự cố.
(3)WAN PortCổng Ethernet RJ45 thích ứng 10/100.
(4)LAN PortCổng Ethernet RJ45 thích ứng 10/100.
(5)Nút resetNhấn và giữ trong 10 giây để khôi phục cài đặt gốc
(6)Công tắc điệnNhấn nút này để bật / tắt thiết bị.
(7)Giao diện nguồnKết nối nguồn điện được cung cấp với cổng.
(8)Grounding EarthProtects the personnel and the equipment.

Cài đặt phần cứng gateway VoIP GSM/3G/4G Yeastar TG Series

Nội dung gói

Kiểm tra nội dung gói trước khi bạn bắt đầu bước lên TG gateway.

ItemTG200TG400TG800TG1600
TG Gateway1111
Dây điện1111
Thẻ bảo hành1111
Hướng dẫn nhanh1111
Cáp mạng1111
Antenna24 hoặc 1 bộ chia ăng ten8 hoặc 2 bộ tách ăng ten16 hoặc 4 bộ tách ăng ten
Mounting ear3322
Vít9988
Grounding stud and nut1111
Rubber feet4444

Tuyên bố từ chối trách nhiệm an toàn và cảnh báo cài đặt

Để tránh tai nạn bất ngờ, thương tích cá nhân hoặc hư hỏng thiết bị, hãy đọc các tuyên bố từ chối trách nhiệm an toàn và cảnh báo cài đặt.

Power

  • Chỉ sử dụng dây nguồn được cung cấp cùng với cổng Yeastar TG.
  • Đảm bảo rằng điện áp cung cấp phù hợp với thông số kỹ thuật được chỉ ra trên bảng điều khiển phía sau của thiết bị.
  • Để tránh tai nạn điện, không mở hoặc tháo nắp cổng TG khi nó đang hoạt động cũng như tắt nguồn.
  • Trước khi vệ sinh cổng TG, hãy cắt nguồn điện.

Môi trường

Lắp đặt cổng Yeastar TG ở vị trí sạch sẽ, không bị rung, sốc điện và nhiệt độ / độ ẩm quá cao. Nhiệt độ hoạt động nên được giữ dưới 104 ° F (40 ° C).

Chèn / Tháo thẻ SIM

Cổng Yeastar TG hỗ trợ cắm nóng thẻ SIM. Bạn có thể lắp và tháo thẻ SIM của mình trực tiếp vào TG gateway mà không cần tắt nguồn thiết bị.

Các bước thực hiện:

  1. Trước tiên, hãy lắp thẻ SIM với góc nghiêng vào trong và vùng tiếp xúc hướng xuống dưới.
    Trước tiên, hãy lắp thẻ SIM với góc nghiêng vào trong và vùng tiếp xúc hướng xuống dưới.
  2. Nhấn thẻ SIM để tháo thẻ SIM.
    Nhấn thẻ SIM để tháo thẻ SIM.

Cài đặt Máy tính để bàn

Cảnh báo

  • Hãy đặt khoảng trống 5 ~ 10cm xung quanh thiết bị để không khí lưu thông.
  • Vui lòng tránh bất kỳ vật nặng nào đặt lên thiết bị.

Các bước thực hiện

  1. Đặt TG gateway trên một nền tảng ổn định.
  2. Gỡ bỏ lớp giấy dán dính ở chân cao su.

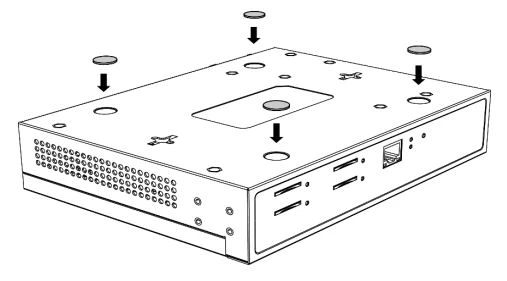

  3. Lật ngược thiết bị và gắn các chân cao su đi kèm vào các khu vực lõm ở phía dưới ở mỗi góc của thiết bị.
    Lật ngược thiết bị và gắn các chân cao su đi kèm vào các khu vực lõm ở phía dưới ở mỗi góc của thiết bị.

Kết nối Anten

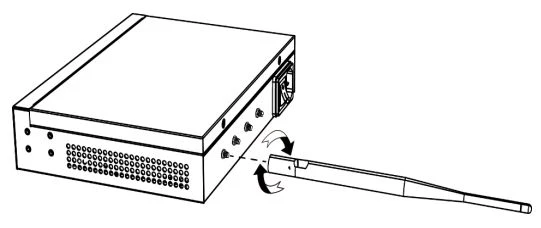

  1. Kết nối ăng-ten bên ngoài trên trang web có tín hiệu không dây tốt. Xoay ăng-ten vào đầu nối ăng-ten.
    Kết nối ăng-ten bên ngoài trên trang web có tín hiệu không dây tốt. Xoay ăng-ten vào đầu nối ăng-ten.

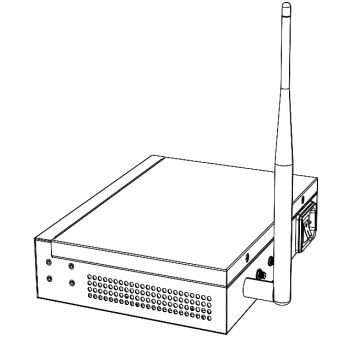

  2. Điều chỉnh góc của ăng-ten.
    Điều chỉnh góc của ăng-ten.

Cài đặt Rack

Cảnh báo:

Cẩn thận để không làm rơi bất kỳ thành phần nào. Làm rơi các bộ phận có thể làm hỏng chúng hoặc gây thương tích.

Các bước thực hiện:

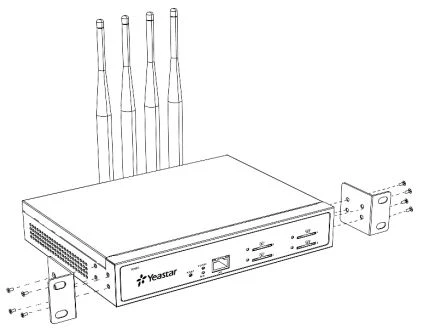

  1. Cố định các giá đỡ ở bên trái và bên phải của TG gateway bằng 4 vít.
    Cố định các giá đỡ ở bên trái và bên phải của TG gateway bằng 4 vít.

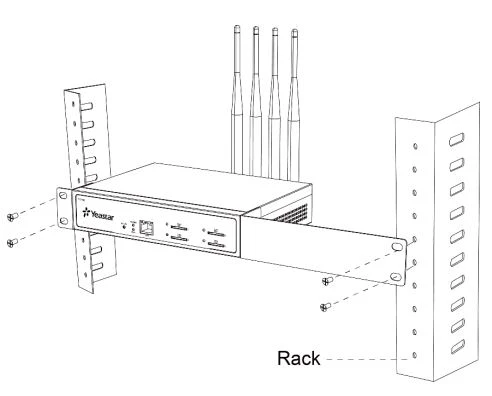

  2. Đặt cổng TG vào giá 19 inch và cố định cả hai giá đỡ vào giá bằng thiết bị gắn độc quyền của giá.
    Đặt cổng TG vào giá 19 inch và cố định cả hai giá đỡ vào giá bằng thiết bị gắn độc quyền của giá.

Ground Connection

Cảnh báo:

  • Tiếp đất thích hợp (kết nối với đất) là rất quan trọng để giảm nguy cơ điện giật cho người sử dụng hoặc bảo vệ cổng TG khỏi tác động xấu của nhiễu bên ngoài trong trường hợp sét đánh.
  • Phải thực hiện kết nối cố định giữa mặt đất và đầu cuối mặt đất của cổng TG.

Các bước thực hiện:

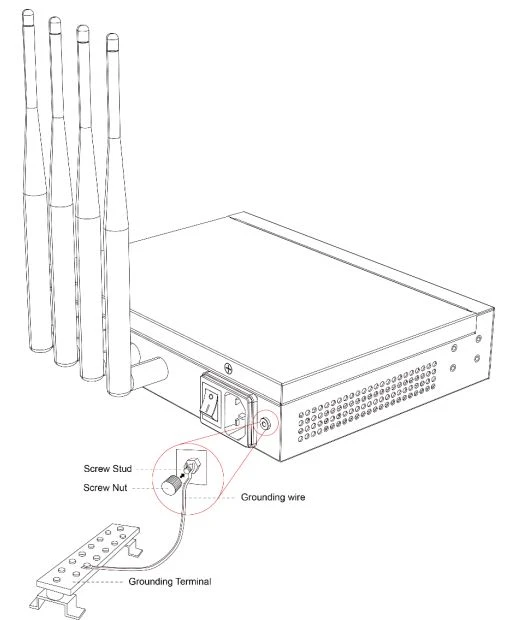

  1. Vặn chặt đinh vít được cung cấp vào cổng Nối đất trên TG gateway.
  2. Cắm dây tiếp đất (do người dùng cung cấp).
  3. Vặn chặt đai ốc được cung cấp.
  4. Gắn dây nối đất vào đầu nối đất.
    Gắn dây nối đất vào đầu nối đất.

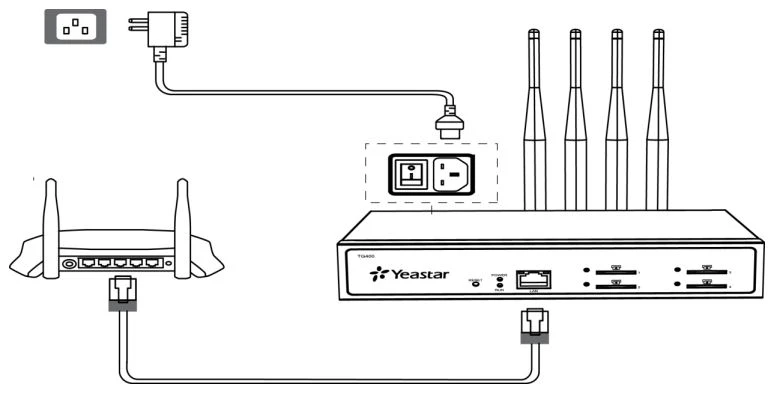

Kết nối Gateway của bạn

Các bước thực hiện:

  1. Kết nối một đầu của cáp mạng với cổng LAN của TG gateway và đầu kia với bất kỳ cổng nào của bộ định tuyến / bộ chuyển mạch mạng LAN của công ty bạn.
  2. Cắm dây nguồn được cung cấp vào ổ cắm điện trên TG gateway và đầu còn lại vào ổ cắm điện tiêu chuẩn trên tường. Chờ hệ thống khởi động cho đến khi đèn LED RUN bắt đầu nhấp nháy.
Kết nối Gateway của bạn

Bắt đầu

Đăng nhập Giao diện Người dùng Web

Yeastar TG gateway cung cấp giao diện cấu hình dựa trên web, bạn có thể quản lý thiết bị bằng cách đăng nhập vào giao diện Web. Kiểm tra các giá trị mặc định của nhà máy bên dưới:

  • Địa chỉ IP: http://192.168.5.150
  • Tên người dùng: admin
  • Mật khẩu mặc định: password

Các bước thực hiện:

Đảm bảo rằng máy tính của bạn được kết nối với cùng một mạng với TG gateway.

  1. Khởi động trình duyệt web trên PC của bạn, nhập địa chỉ IP, nhấn Enter trên bàn phím của bạn.
  2. Nhập tên người dùng và mật khẩu của bạn, nhấp vào Login.

Bảng cấu hình web

Có 4 phần chính trên Bảng cấu hình web để người dùng kiểm tra trạng thái của cổng TG và định cấu hình nó.

  • Status: Kiểm tra Trạng thái hệ thống, Trạng thái cổng, Trạng thái đường trục, Trạng thái mạng và kiểm tra nhật ký cuộc gọi, nhật ký hệ thống.
  • System: Định cấu hình Cài đặt mạng, Cài đặt liên quan đến bảo mật, Ngày và giờ hệ thống, Mật khẩu, Sao lưu và khôi phục, v.v.
  • SMS: Gửi tin nhắn SMS và quản lý hộp thư đến và hộp, v.v.
  • Gateway: Định cấu hình các cổng di động, cài đặt VoIP và cài đặt Định tuyến, v.v.
  • Logout: Đăng xuất cổng TG.

Ghi chú:

Sau khi lưu các thay đổi, hãy nhớ nhấp vào Áp dụng Thay đổi ở góc trên bên phải của Web GUI để thay đổi có hiệu lực.

Quản lý mô-đun di động

Định cấu hình cấu hình mô-đun di động

Bạn có thể đặt tên cho mô-đun di động để giúp bạn xác định các mô-đun của mình trên TG gateway. Sau khi lắp thẻ SIM vào mô-đun di động, bạn có thể đặt số di động của mô-đun làm số thẻ SIM để giúp bạn nhớ số thẻ SIM.

Các bước thực hiện:

  1. Điều hướng đến Gateway > Mobile List > Mobile List, chọn Mô-đun mong muốn, nhấp vào 107 TG Series
  2. Trong phần General, nhập tên vào Trunk Name.
  3. Nhập số thẻ SIM vào Mobile Number.
  4. Nhấp vào SaveApply Changes.

Bật / Tắt Mô-đun Di động

Theo mặc định, các mô-đun di động được bật để thực hiện các cuộc gọi đi. Nếu bạn muốn không cho phép mô-đun di động thực hiện cuộc gọi đi, bạn có thể tắt mô-đun này.

  1. Điều hướng đến Gateway > Mobile List > Mobile List, chọn mô-đun mong muốn, nhấp vào Outbound Status. Trạng thái gửi đi được thay đổi.

Điều chỉnh âm lượng mô-đun di động

  1. Điều hướng đến Gateway> Mobile List> Mobile List, chọn mô-đun mong muốn, nhấp vào 107 TG Series
  2. Trên phần General, thay đổi Rx VolumeTx Volume.
    • Rx Volume: khối lượng nhận được của module.
    • Tx Volume: khối lượng truyền của module.
  3. Nhấp vào SaveApply Changes.

Nếu quý khách hàng cần hỗ trợ gì thêm vui lòng liên hệ 1900099978.
