Hướng dẫn sử dụng Yealink UVC40 chi tiết nhất

Hướng dẫn sử dụng Yealink UVC40 chi tiết nhất

Yealink UVC40 được thiết kế sử dụng hiệu quả cho các phòng họp nhỏ và tập trung. Webcam UVC40 chiếm ít không gian hơn và giảm thiểu sự lộn xộn của cáp, sẵn sàng cho hội nghị truyền hình chỉ với cáp USB và giá đỡ treo tường. Chỉ cần gắn thiết bị bên dưới màn hình TV, trên tường hoặc mặt bàn và cắm thiết bị vào PC của bạn và sẵn sàng cho cuộc họp. Trong bài viết dưới đây, chúng tôi hướng dẫn chi tiết cách sử dụng Yealink UVC40 cho khách hàng sử dụng dễ dàng.

Điểm cuối hội nghị truyền hình USB Yealink UVC40

1. Nội dung gói

  • Yealink UVC 40
    Yealink UVC 40
  • Điều khiển từ xa VCR20
    Điều khiển từ xa VCR20
  • Pin AAA × 2
    Pin AAA × 2
  • Cáp USB 7m
    Cáp USB 7m
  • Cáp Tie×5
    Cable Tie

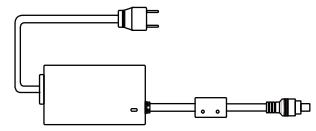

  • Bộ chuyển đổi điện
    Bộ chuyển đổi điện

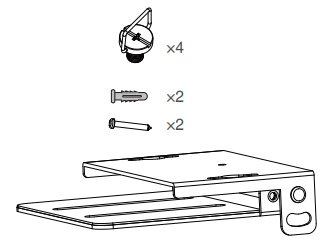

  • Giá đỡ và Phụ kiện
    Giá đỡ và Phụ kiện
  • Tấm đệm silicon × 2
    Tấm đệm silicon × 2
  • Hướng dẫn nhanh
    Hướng dẫn nhanh
    • Chúng tôi khuyên bạn nên sử dụng các phụ kiện do Yealink cung cấp hoặc phê duyệt. Việc sử dụng các phụ kiện của bên thứ ba không được phê duyệt có thể làm giảm hiệu suất.
    • Chỉ sử dụng bộ đổi nguồn gốc Yealink (48V / 0,7A) để sạc điểm cuối. Việc sử dụng bộ đổi nguồn của bên thứ ba có thể gây hỏng điểm cuối.
    • Cáp USB trong gói MVC400 / ZVC400 dài 2,5 mét.

2. Cách cài đặt Yealink UVC40

2.1. Đặt trên bề mặt phẳng

Cách cài đặt Yealink UVC40

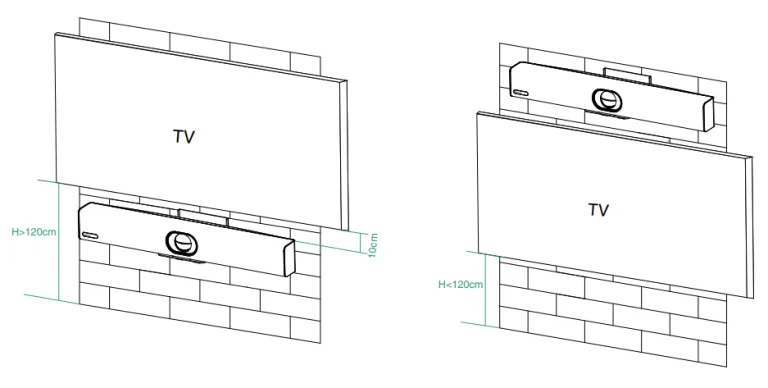

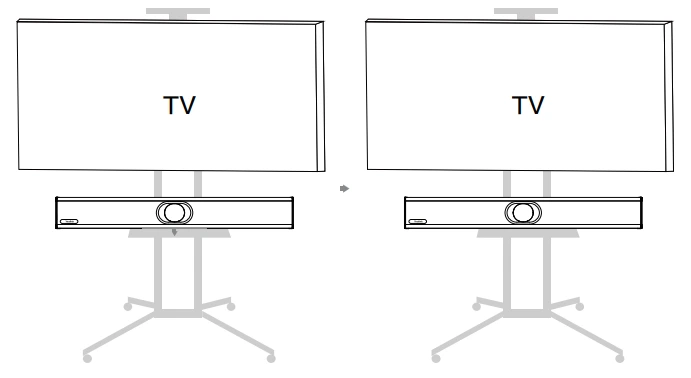

2.2. Gắn dưới TV

UVC 40
  • Gắn UVC40 bên dưới TV khi chiều cao lắp đặt của TV cao hơn 120cm.
  • Gắn UVC40 lên trên TV khi chiều cao lắp đặt của TV thấp hơn 120cm.

2.3. Gắn trên tường

Sử dụng giá đỡ để gắn điểm cuối của bạn lên tường. Chiều cao lắp đặt ảnh hưởng đến chế độ xem camera của bạn. Chiều cao khuyến nghị là 1,1m so với mặt đất.

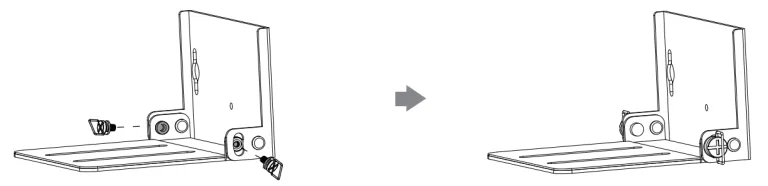

  1. Lắp ráp giá đỡ
    Gắn trên tường
  2. Gắn UVC40 vào tường

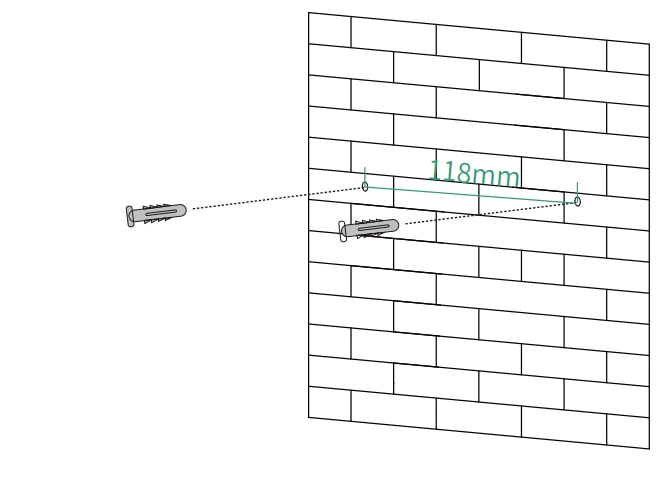

    • Độ sâu lỗ: 30mm Đường kính lỗ: 6mm
      Độ sâu lỗ: 30mm Đường kính lỗ: 6mm

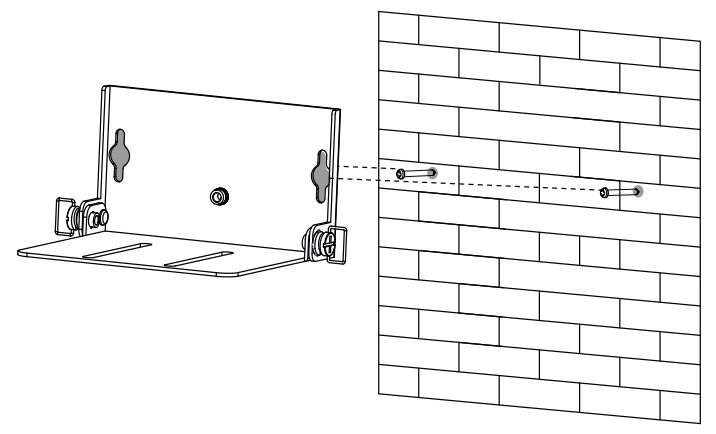

    • Vít T4 × 30
      Vít T4 × 30

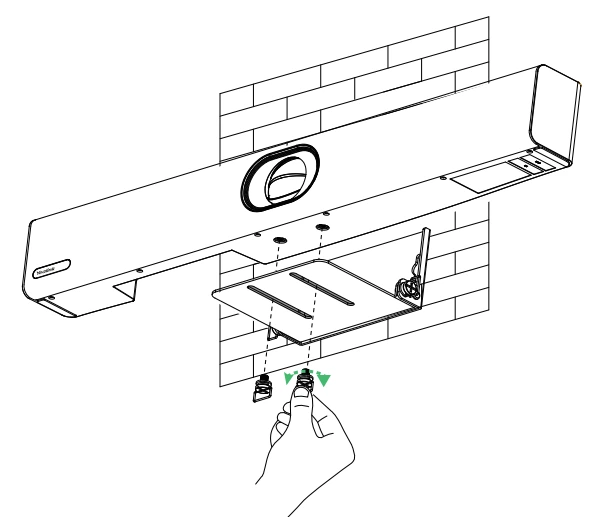

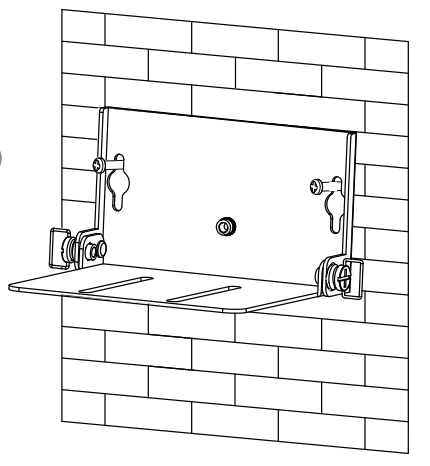

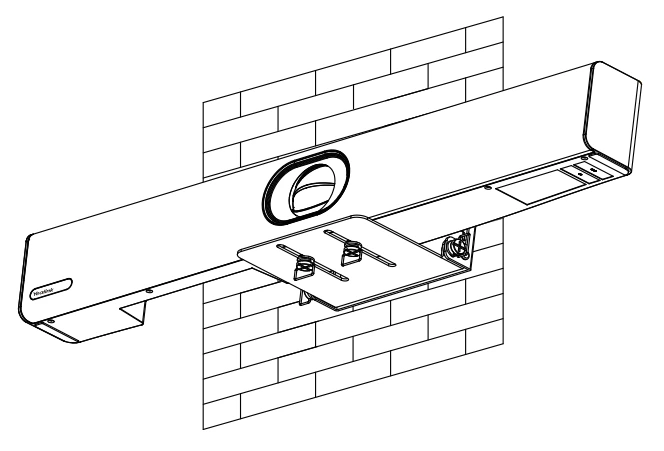

    • UVC 40
    • UVC 40
    • UVC 40

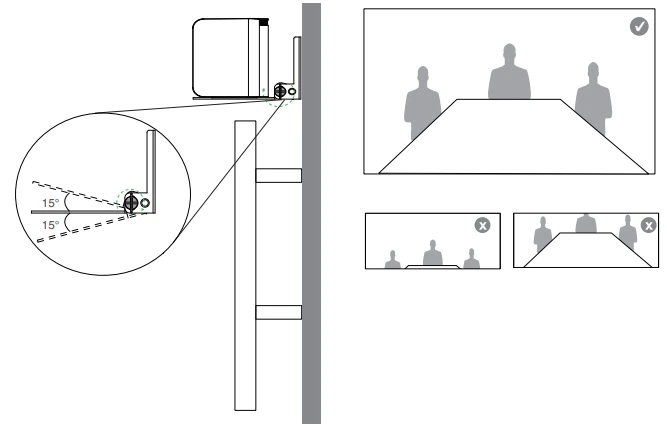

    • Điều chỉnh độ nghiêng của máy ảnh
      Điều chỉnh độ nghiêng của máy ảnh

2.4. Điều khiển từ xa và cài đặt dây cáp

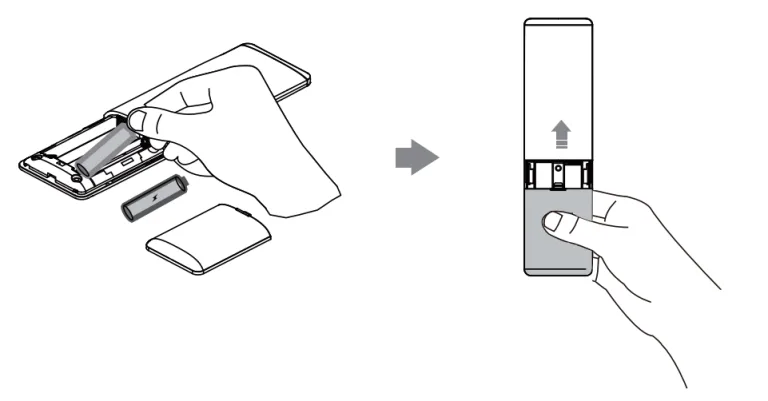

Cài đặt điều khiển từ xa
Cài đặt điều khiển từ xa

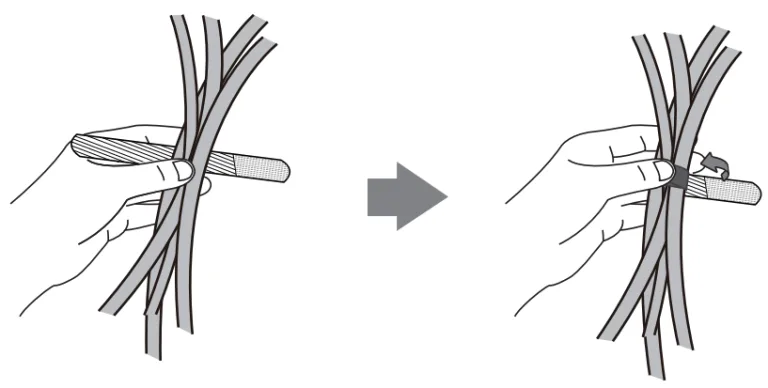

Cài đặt dây cáp
Cài đặt dây cáp

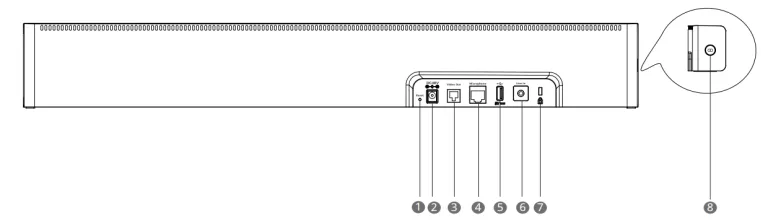

3. Hướng dẫn về giao diện phần cứng

Hướng dẫn về giao diện phần cứng
  1. Đặt lại: đặt lại UVC40 về mặc định ban đầu.
  2. DC48V: kết nối với bộ đổi nguồn.
  3. Video Out: kết nối với PC làm đầu ra video.
  4. Micrô: kết nối với micrô (đối với exmaple, VCM34).
  5. USB: cắm DD10 để kết nối với CPW90 nếu cần.
  6. Line In: kết nối đầu nối âm thanh 3,5 mm để sử dụng UVC40 làm thiết bị đầu ra âm thanh.
  7. Khe bảo mật: kết nối cáp bảo mật đa năng với UVC40 để bạn có thể khóa UVC40 xuống.
  8. Phím ghép nối: bấm phím ghép nối để ghép nối micrô không dây CPW90.

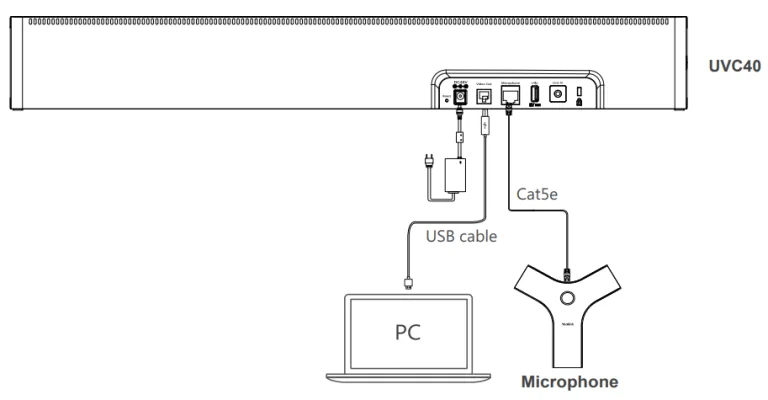

4. Cách kết nối Yealink UVC40

kết nối Yealink UVC40
  • Ưu tiên của kênh đầu vào âm thanh là; Micrô (VCM34)> USB (CPW90).
  • Cáp phải được thay thế ngay lập tức nếu vỏ của nó bị hỏng.

Các chỉ báo LED trên Yealink UVC4

Trạng thái đèn LEDSự miêu tả
TắtUVC40 không được kết nối đúng cách với PC mini.
Màu xanh lá cây nhấp nháyCó một cuộc gọi đến.
Màu xanh lá cây đặcUVC40 đang hoạt động.
Màu đỏ đặcUVC40 bị tắt tiếng.
Cam đặcUVC40 đang khởi chạy hoặc ở chế độ ngủ.
Nhấp nháy màu camUVC40 đang nâng cấp firmware.
Nhấp nháy màu đỏ và xanh lá cây xen kẽUVC40 được ghép nối với CPW90
Nhấp nháy màu đỏUVC40 đang ở chế độ khôi phục và firmware chưa được nâng cấp.
