Cách lắp đặt camera họp trực tuyến Logitech Rally Plus

Cách lắp đặt camera họp trực tuyến Logitech Rally Plus

Logitech Rally Plus là hệ thống camera hội nghị truyền hình PTZ Ultra HD cho phòng họp trực tuyến. Một sản phẩm tuyệt vời kết hợp tất cả các tính năng cần thiết cho cuộc họp từ xa. Hệ thống này mang đến chất lượng hình ảnh rõ nét nhờ vào các công nghệ tiên tiến độc quyền từ hãng Logitech.

Trong bài viết dưới đây chúng tôi hướng dẫn cách lắp đặt camera họp trực tuyến Logitech Rally Plus chi tiết nhất từ A-Z, thao tác đơn giản và dễ thực hiện.

Logitech Rally Plus bao gồm những gì

Logitech Rally Plus bao gồm các thiết bị chính như:

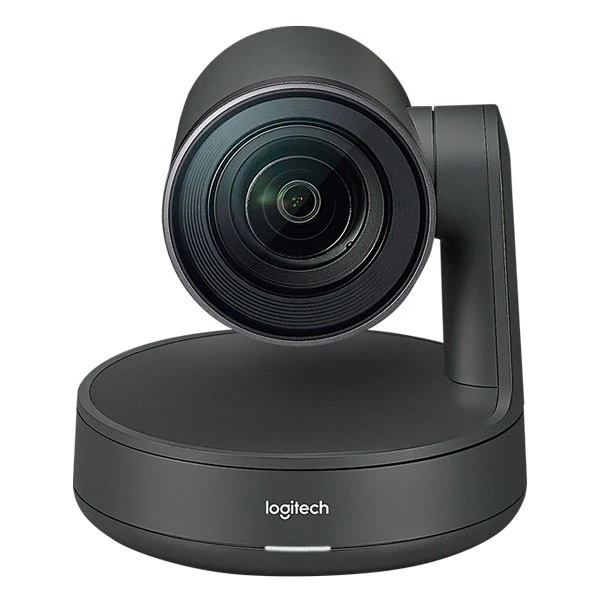

1. Camera Rally

Bộ thiết bị hội nghị Logitech Rally Plus

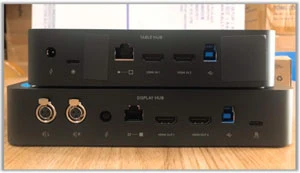

2. Display Hub-Table Hub

Hub màn hình Rally

3. Loa Rally (x2)

Loa Rally (x2)

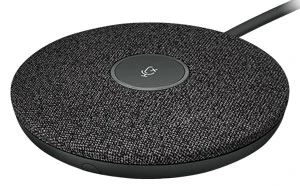

4. Rally Mic Pod (x2)

Rally Mic Pod

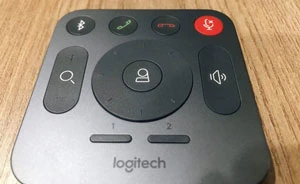

5. Điều khiển từ xa

Điều khiển từ xa

6. Dây/ Nguồn

  • Hub Camera tới màn hình: 2m USB 3.1 Loại C tới USB Loại C 3.1
  • Máy tính phòng hội nghị tới Hub trên bàn hoặc màn hình: 2m USB 3.1 Loại A tới USB Loại B
  • Hub màn hình tới Hub trên bàn: Dây Ethernet CAT6A dài 5m (hỗ trợ các dây CAT6 của khách hàng lên tới 50 m)
  • Hub màn hình tới Người nói (x2): 2,95m Mini XLR (hỗ trợ dây kéo dài của khách hàng lên tới 3m)
  • Máy tính phòng hội nghị tới màn hình (x2): 2m HDMI A
  • Mic Pod: 2,95m Được đi dây cứng tới đầu nối 12 chân
  • Ổ cắm điện tới nguồn cấp điện (x2): 1m
  • Nguồn điện tới Hub trên bàn / Hub màn hình (x2): 1,5m

Cách lắp đặt camera họp trực tuyến Logitech Rally Plus

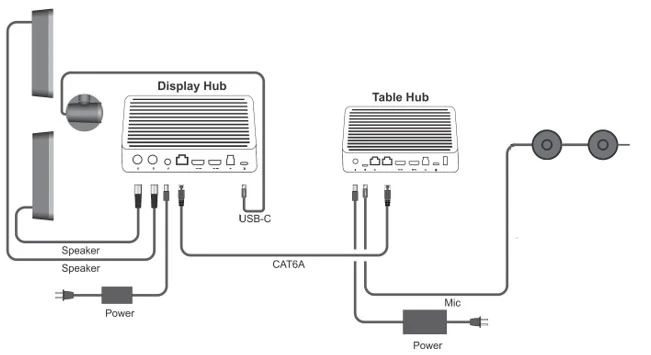

1. Sơ đồ lắp đặt Logitech Rally Plus

Sơ đồ lắp đặt Logitech Rally Plus

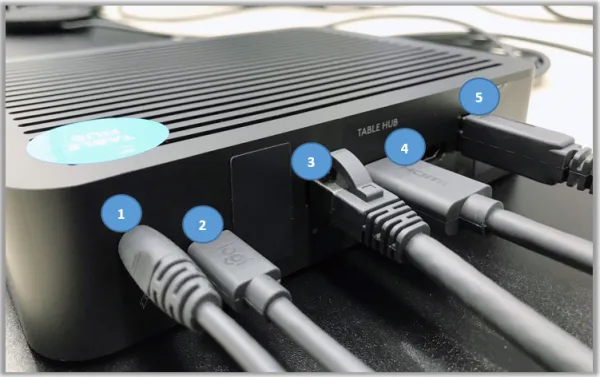

2. Trên Table Hub

Trên Table Hub

Thực hiện cắm các dây kết nối:

1_Nguồn

2_Mic

3_Cổng RJ45 kết nối Display Hub và Table Hub

4_HDMI (2 port) in

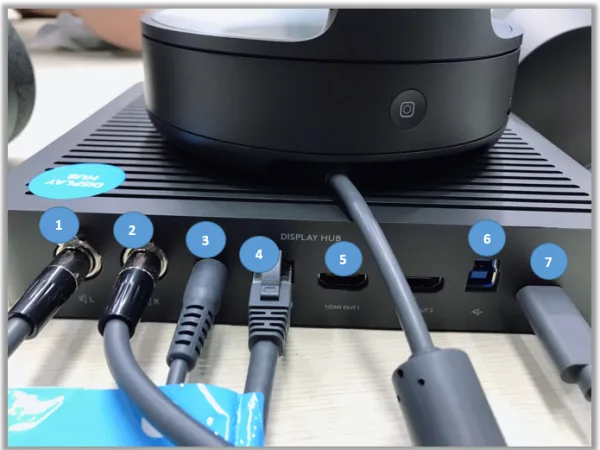

3. Trên Display Hub

Trên Display Hub

Thực hiện cắm các dây kết nối:

1+2_Kết nối với loa

3_Nguồn

4_Cổng RJ45 kết nối Display Hub và Table Hub

5_HDMI ( 2 port) out

6_Cổng USB kết nối PC

7_Cổng kết nối Camera

4. Phương pháp lắp đặt Logitech Rally Plus

Khi lắp đặt Logitech Rally Plus, bạn có 2 cách để kết nối màn hình.

  • Máy tính kết nối đến Display Hub.
  • Máy tính kết nối đến Table Hub.

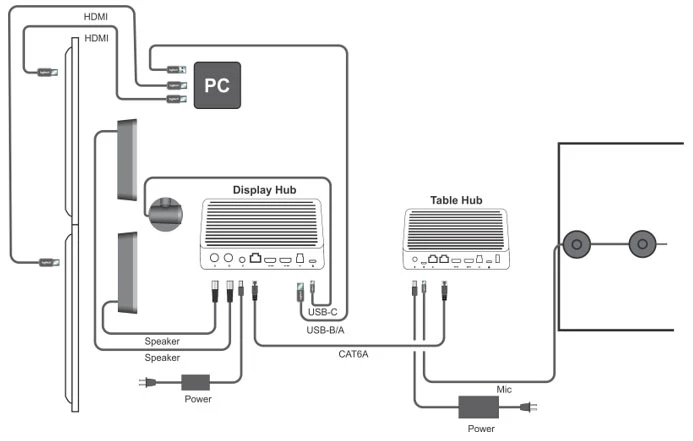

Mô hình PC kết nối trực tiếp với Display Hub.

Được ứng dụng với khách hàng trang bị sẵn PC chuyên dụng cho dịch vụ Meeting của Doanh nghiệp. Thường gắn cố định sau màn hình TV.

Mô hình PC kết nối trực tiếp với Display Hub.

Theo mô hình này, PC kết nối đến Display Hub và hình ảnh sẽ được xuất trực tiếp từ PC ra 2 Display thông qua 2 cổng HDMI trên PC.

Bước 1: Cắm cổng USB-B/A từ Display Hub đến PC.

Bước 2: Cắm cổng HDMI in của PC đến cổng HDMI out của màn chiếu.

Bước 3: Kết nối các cổng còn lại y như hình đã hiển thị.

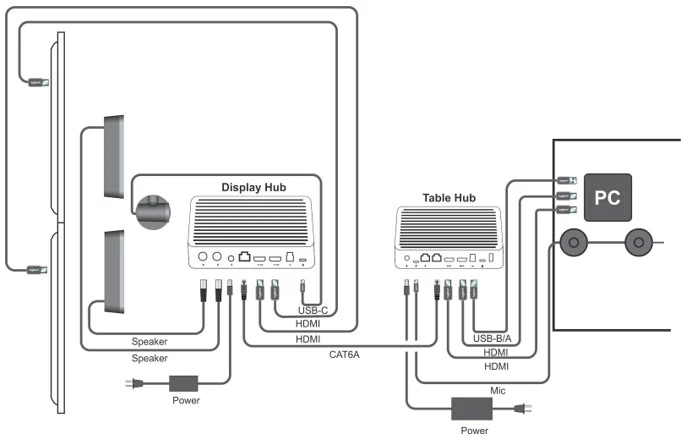

Mô hình PC kết nối đến Table Hub

Được ứng dụng cho PC đặc tại vị trí bàn họp, Máy tính thường dùng cá nhân của người tham gia họp. Thường máy tính không cố định, sử dụng nhiều loại máy khác nhau.

Mô hình PC kết nối đến Table Hub

Theo mô hình này, PC được kết nối đến Table Hub thông qua 2 cổng HDMI. Từ PC đến HDMI port trên Table Hub, và từ Display Hub sẽ xuất hình ra 2 Display từ 2 cổng HDMI Port tương ứng.

Bước 1: Cắm cổng USB-B/A từ Table Hub đến PC.

Bước 2: Cắm 2 cổng HDMI in của Table Hub với PC với nhau.

Bước 3: Cắm 2 cổng HDMI out của Display Hub với màn chiếu với nhau.

Bước 4: Cắm các cổng còn lại y như hình đã hiển thị.

Hotline hỗ trợ kỹ thuật 1900099978.
